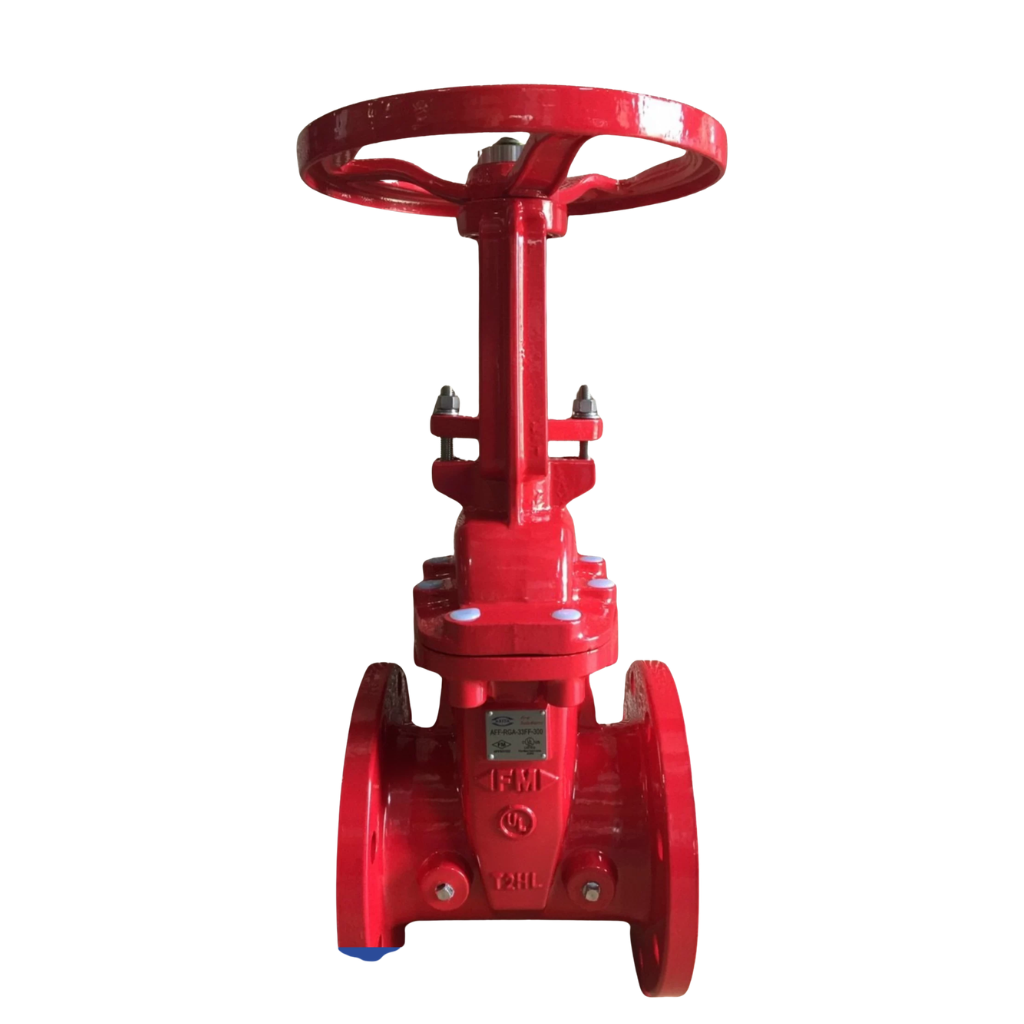

Van cổng ty nổi UL/FM Arita

Giới thiệu sản phẩm van cổng ty nổi UL/FM Arita

Van cổng ty nổi UL/FM Arita là dòng van cổng chuyên dùng trong hệ thống phòng cháy chữa cháy, hệ thống sprinkler, trạm bơm chữa cháy và các tuyến ống cấp nước cứu hỏa. Sản phẩm được dùng để đóng hoặc mở dòng nước trong đường ống, thường lắp tại những vị trí quan trọng cần kiểm soát trạng thái van rõ ràng.

Điểm nổi bật của dòng van này là thiết kế ty nổi. Khi mở van, phần ty van sẽ nhô lên phía trên tay quay; khi đóng van, ty van hạ xuống. Nhờ đó, người vận hành có thể quan sát trực quan trạng thái van đang mở, đóng hoặc mở một phần mà không cần tháo kiểm tra bên trong. Đây là ưu điểm rất quan trọng trong hệ thống PCCC, vì việc van bị đóng nhầm hoặc mở chưa hết có thể ảnh hưởng trực tiếp đến khả năng cấp nước chữa cháy.

Van cổng ty nổi UL/FM Arita thuộc nhóm sản phẩm chuyên dụng của thương hiệu van Arita. Ngoài dòng van chữa cháy, khách hàng có thể tham khảo thêm nhiều dòng van khác như van bướm, van bi, van một chiều, lọc Y, van xả khí và van điều khiển để lựa chọn đồng bộ cho hệ thống đường ống.

So với van cổng gang thông thường, van cổng ty nổi UL/FM Arita phù hợp hơn với các công trình yêu cầu tiêu chuẩn PCCC, hồ sơ kỹ thuật rõ ràng và khả năng kiểm tra trạng thái van thuận tiện. Đây là lựa chọn thích hợp cho nhà xưởng, chung cư, trung tâm thương mại, kho hàng, khu công nghiệp, tầng hầm, phòng bơm chữa cháy và các vị trí van cần giám sát thường xuyên.

Cấu tạo & vật liệu

Van cổng ty nổi UL/FM Arita có cấu tạo chắc chắn, phù hợp với môi trường nước sạch trong hệ thống PCCC. Các bộ phận chính gồm thân van, nắp van, đĩa van, trục ty nổi, gioăng làm kín, tay quay và bộ phận làm kín trục.

• Thân van: Làm từ gang cầu, bên trong và bên ngoài thường được phủ epoxy để hạn chế gỉ sét, tăng khả năng chống ăn mòn và phù hợp với môi trường ẩm.
• Nắp van: Gang cầu phủ epoxy, liên kết với thân van bằng bulong chắc chắn.
• Đĩa van: Gang cầu bọc cao su EPDM, giúp van đóng kín tốt và hạn chế rò rỉ khi khóa nước.
• Trục ty nổi: Thường sử dụng inox hoặc thép không gỉ, có khả năng chuyển động lên xuống khi vận hành.
• Gioăng làm kín: EPDM hoặc vật liệu phù hợp theo từng model, giúp hạn chế rò rỉ tại các vị trí làm kín.
• Tay quay: Dùng để vận hành đóng mở van bằng tay.
• Bộ phận làm kín trục: Hạn chế rò rỉ nước tại khu vực trục khi hệ thống có áp lực.

Nhờ sử dụng thân gang cầu phủ epoxy kết hợp đĩa bọc EPDM, van có khả năng làm kín tốt, độ bền ổn định và phù hợp với hệ thống PCCC cần vận hành lâu dài.

Nguyên lý hoạt động cơ bản

Van cổng ty nổi UL/FM Arita hoạt động bằng cách xoay tay quay để điều khiển trục van và đĩa van. Khi xoay tay quay theo chiều mở, trục ty nổi sẽ dần nhô lên, đồng thời đĩa van được nâng khỏi đường dòng chảy. Khi van mở hoàn toàn, nước có thể đi qua thân van với tiết diện lớn, giúp giảm cản trở dòng chảy.

Khi xoay tay quay theo chiều đóng, trục ty nổi hạ xuống và đĩa van đi xuống vị trí làm kín. Lúc này, dòng nước bị chặn lại, giúp cô lập tuyến ống hoặc khu vực cần bảo trì.

Ưu điểm lớn của cơ cấu ty nổi là người vận hành có thể quan sát trạng thái đóng mở bằng mắt thường. Nếu ty van nhô cao, van đang mở; nếu ty van hạ xuống, van đang đóng. Điều này giúp quá trình kiểm tra hệ thống PCCC nhanh hơn, đặc biệt tại các vị trí van quan trọng trong phòng bơm, tuyến ống chính hoặc cụm sprinkler.

Thông số kỹ thuật

Ưu – nhược điểm

Ưu điểm

• Phù hợp cho hệ thống phòng cháy chữa cháy yêu cầu tiêu chuẩn UL/FM.
• Thiết kế ty nổi giúp quan sát trạng thái đóng mở trực quan hơn.
• Hạn chế rủi ro van bị đóng nhầm hoặc mở chưa hết mà không phát hiện.
• Thân gang cầu chắc chắn, phù hợp với hệ thống áp lực.
• Lớp phủ epoxy giúp hạn chế gỉ sét và tăng độ bền khi lắp trong môi trường ẩm.
• Đĩa van bọc EPDM giúp tăng khả năng làm kín khi đóng van.
• Phù hợp với phòng bơm, tuyến ống chính và các vị trí cần kiểm tra trạng thái thường xuyên.
• Hỗ trợ tốt cho công trình cần hồ sơ kỹ thuật, catalog, CO/CQ và chứng nhận phục vụ nghiệm thu.

Nhược điểm

• Cần nhiều không gian phía trên hơn so với van cổng ty chìm.
• Phần ty van nhô lên khi mở nên cần tránh lắp tại vị trí quá thấp hoặc sát trần.
• Không phù hợp để điều tiết lưu lượng trong thời gian dài.
• Cần bảo vệ phần ty nổi khỏi va chạm cơ học hoặc bụi bẩn nếu lắp ở vị trí hở.
• Giá thành thường cao hơn van cổng gang thông thường do dùng cho hệ thống chữa cháy.

So sánh với các loại van khác

Nếu hệ thống cần kiểm tra trạng thái đóng mở rõ ràng, van cổng ty nổi UL/FM Arita là lựa chọn phù hợp. Nếu vị trí lắp đặt bị hạn chế chiều cao, có thể cân nhắc van cổng ty chìm UL/FM. Nếu cần van gọn, thao tác nhanh và tiết kiệm không gian theo chiều dài lắp đặt, van bướm UL/FM có thể phù hợp hơn ở một số tuyến ống.

Ứng dụng thực tế theo ngành

Van cổng ty nổi UL/FM Arita được sử dụng nhiều trong các hệ thống PCCC tại công trình dân dụng, thương mại và công nghiệp. Nhờ khả năng quan sát trạng thái đóng mở trực quan, sản phẩm rất phù hợp với những vị trí cần kiểm tra thường xuyên hoặc yêu cầu quản lý trạng thái van nghiêm ngặt.

• Hệ thống PCCC nhà xưởng, khu công nghiệp.
• Trạm bơm chữa cháy trong tầng hầm hoặc phòng kỹ thuật.
• Hệ thống sprinkler trong chung cư, khách sạn, trung tâm thương mại.
• Đường ống cấp nước cứu hỏa ngoài nhà.
• Tuyến ống chính cần kiểm soát trạng thái đóng mở rõ ràng.
• Khu vực cụm van, phòng bơm hoặc phòng kỹ thuật dễ quan sát.
• Hệ thống PCCC cho kho hàng, nhà máy, khu logistics.

Trong thực tế, van cổng ty nổi thường được ưu tiên tại các vị trí mà người vận hành cần nhìn nhanh để biết van đang mở hay đóng. Đây là lợi thế lớn trong quá trình kiểm tra định kỳ hệ thống chữa cháy, vì trạng thái van có thể ảnh hưởng trực tiếp đến khả năng cấp nước khi có sự cố.

Lưu ý chọn lựa & bảo trì

Khi lựa chọn

Khi chọn van cổng ty nổi UL/FM Arita, cần xác định đúng kích cỡ đường ống, áp lực làm việc, kiểu kết nối và yêu cầu tiêu chuẩn của hệ thống PCCC. Không nên chỉ chọn theo DN vì mỗi model có thể khác nhau về áp lực, chiều dài thân van, tiêu chuẩn mặt bích, kiểu kết nối và hồ sơ chứng nhận.

Ngoài ra, cần kiểm tra không gian phía trên vị trí lắp đặt. Vì ty van sẽ nhô lên khi mở, khu vực lắp van phải có đủ khoảng trống để ty chuyển động hết hành trình. Nếu lắp ở vị trí quá sát trần, dưới sàn kỹ thuật thấp hoặc trong hố van hẹp, van có thể khó vận hành và khó bảo trì.

Với các công trình yêu cầu nghiệm thu PCCC, cần đối chiếu kỹ model van với bản vẽ thiết kế, catalog, chứng nhận UL/FM, CO/CQ và các yêu cầu kỹ thuật liên quan.

Trong quá trình lắp đặt

Trước khi lắp đặt, cần kiểm tra mặt bích, gioăng, bulong, khoảng cách lắp đặt và hướng bố trí tay quay. Đường ống cần được căn chỉnh thẳng, tránh dùng van để kéo lệch tuyến ống vì có thể làm thân van chịu lực không đều.

Khi siết bulong mặt bích, nên siết đều theo từng cặp đối xứng để lực ép phân bố đều quanh gioăng. Với van kích cỡ lớn, cần có gối đỡ đường ống phù hợp để hạn chế tải trọng dồn lên thân van.

Sau khi lắp đặt, cần vận hành thử đóng mở để kiểm tra tay quay có nhẹ, ty van có nhô lên hạ xuống bình thường và đĩa van có đóng mở hết hành trình hay không. Đồng thời cần kiểm tra các vị trí kết nối để phát hiện sớm hiện tượng rò nước.

Trong quá trình sử dụng

Van cổng ty nổi UL/FM Arita nên được sử dụng ở trạng thái mở hoàn toàn hoặc đóng hoàn toàn. Không nên dùng van để điều tiết lưu lượng trong thời gian dài vì có thể làm mòn đĩa van, ảnh hưởng đến độ kín và tuổi thọ sản phẩm.

Do phần ty van lộ ra ngoài khi mở, cần giữ khu vực này sạch, tránh va đập và tránh để vật cản ảnh hưởng đến hành trình ty. Khi kiểm tra định kỳ, người vận hành nên quan sát độ cao ty van, tình trạng tay quay, vị trí mặt bích và khả năng đóng mở của van.

Ngoài dòng van cổng ty nổi chuyên dùng cho hệ thống PCCC, Arita còn có nhiều dòng van cổng Arita khác dùng cho cấp nước, xử lý nước, nhà máy, khu kỹ thuật và hệ thống đường ống công nghiệp thông thường. Khách hàng có thể tham khảo thêm nhóm sản phẩm này để lựa chọn đúng kiểu van theo áp lực, kiểu ty, kết nối và vị trí lắp đặt.
