Giới thiệu van bướm Arita

Van bướm Arita là một trong những dòng van công nghiệp được sử dụng phổ biến trong nhiều hệ thống đường ống hiện nay. Sản phẩm được sản xuất bởi thương hiệu Arita đến từ Malaysia, nổi tiếng với các thiết bị van chất lượng ổn định, độ bền cao và phù hợp với nhiều công trình cấp thoát nước, HVAC, phòng cháy chữa cháy cũng như các hệ thống công nghiệp khác.

Với thiết kế dạng đĩa xoay trong thân van, van bướm Arita cho phép đóng mở dòng chảy nhanh chóng chỉ bằng thao tác xoay 90 độ. Nhờ cấu tạo gọn nhẹ, dễ lắp đặt và chi phí hợp lý, loại van này thường được lựa chọn cho các đường ống có kích thước trung bình và lớn. Ngoài ra, trong nhiều hệ thống kỹ thuật, van bướm còn được sử dụng kết hợp với các loại van khác như van cổng Arita để kiểm soát dòng chảy và đảm bảo hệ thống vận hành ổn định.

Các dòng van bướm của Arita thường được chế tạo từ vật liệu gang hoặc inox, kết hợp với gioăng làm kín EPDM hoặc NBR giúp đảm bảo độ kín và khả năng hoạt động bền bỉ trong nhiều môi trường khác nhau. Nhờ những ưu điểm này, van bướm Arita hiện được sử dụng rộng rãi trong các nhà máy, khu công nghiệp, hệ thống cấp nước đô thị và nhiều công trình xây dựng tại Việt Nam.

Phân loại van bướm Arita

Để phù hợp với nhiều hệ thống đường ống và nhu cầu vận hành khác nhau, van bướm Arita được sản xuất với nhiều kiểu vận hành và cấu tạo khác nhau. Mỗi loại van sẽ có những đặc điểm riêng, phù hợp với từng điều kiện sử dụng trong thực tế. Dưới đây là một số dòng van bướm Arita phổ biến hiện nay.

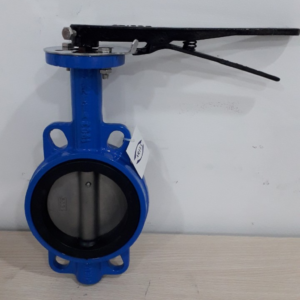

Van bướm tay gạt Arita

Van bướm tay gạt là dòng van được sử dụng phổ biến trong các hệ thống đường ống có kích thước nhỏ và trung bình. Van được trang bị tay gạt với nhiều nấc khóa, giúp người vận hành có thể điều chỉnh góc mở của đĩa van một cách linh hoạt.

Loại van này thường được sử dụng cho các đường ống từ DN50 đến DN200, phù hợp với các hệ thống cấp nước, hệ thống xử lý nước hoặc các đường ống công nghiệp thông thường. Nhờ cơ cấu vận hành đơn giản, van bướm tay gạt Arita có ưu điểm dễ sử dụng, chi phí thấp và ít phải bảo trì.

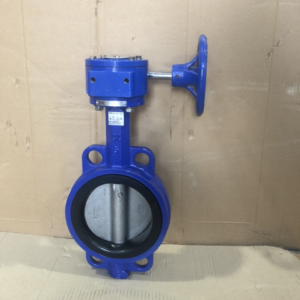

Van bướm tay quay Arita

Đối với các đường ống có kích thước lớn hơn, việc sử dụng tay gạt sẽ gặp nhiều khó khăn do lực vận hành lớn. Khi đó, van bướm tay quay sẽ là lựa chọn phù hợp hơn. Van được trang bị hộp số và tay quay giúp giảm lực tác động khi đóng mở van.

Van bướm tay quay Arita thường được sử dụng cho các đường ống có kích thước từ DN200 trở lên, đặc biệt trong các hệ thống cấp nước lớn, hệ thống xử lý nước thải hoặc các nhà máy công nghiệp.

Van bướm điều khiển điện Arita

Van bướm điều khiển điện là loại van được lắp thêm bộ truyền động điện để tự động đóng mở van. Khi nhận tín hiệu điều khiển từ hệ thống, bộ truyền động điện sẽ quay trục van và điều khiển đĩa van đóng hoặc mở theo yêu cầu.

Loại van này thường được sử dụng trong các hệ thống tự động hóa, nhà máy xử lý nước, hệ thống HVAC hoặc các dây chuyền sản xuất công nghiệp cần điều khiển van từ xa.

Van bướm điều khiển khí nén Arita

Van bướm khí nén sử dụng bộ truyền động khí nén để điều khiển hoạt động của van. Khi khí nén được cấp vào bộ truyền động, trục van sẽ quay và làm đĩa van đóng hoặc mở.

Ưu điểm của loại van này là tốc độ đóng mở nhanh, phù hợp với các hệ thống cần vận hành liên tục hoặc các dây chuyền sản xuất tự động. Trong nhiều hệ thống công nghiệp, van bướm khí nén thường được sử dụng cùng với các loại van khác như van bi Arita để đảm bảo khả năng kiểm soát lưu chất hiệu quả.

Cấu tạo của van bướm Arita

Van bướm Arita được thiết kế với cấu tạo tương đối đơn giản nhưng đảm bảo độ bền và khả năng làm kín tốt trong quá trình vận hành. Nhờ kết cấu gọn nhẹ và ít chi tiết chuyển động, loại van này có tuổi thọ cao và dễ bảo trì khi sử dụng trong các hệ thống đường ống công nghiệp. Một chiếc van bướm Arita thông thường sẽ bao gồm các bộ phận chính sau.

Thân van

Thân van là bộ phận bao bên ngoài, có nhiệm vụ bảo vệ toàn bộ các chi tiết bên trong và kết nối van với hệ thống đường ống. Thân van bướm Arita thường được chế tạo từ gang hoặc inox, giúp tăng khả năng chịu áp lực và chống ăn mòn trong quá trình sử dụng.

Thiết kế thân van thường theo kiểu wafer hoặc lug, giúp việc lắp đặt vào đường ống trở nên thuận tiện và tiết kiệm không gian.

Đĩa van

Đĩa van là bộ phận quan trọng nhất của van bướm, có nhiệm vụ trực tiếp đóng hoặc mở dòng chảy. Khi van vận hành, đĩa van sẽ xoay quanh trục để điều tiết lưu lượng lưu chất trong đường ống.

Đĩa van của Arita thường được làm từ inox hoặc gang mạ chống ăn mòn, giúp đảm bảo độ bền và hạn chế tình trạng rỉ sét khi làm việc trong môi trường nước hoặc hóa chất nhẹ.

Trục van

Trục van là bộ phận kết nối giữa đĩa van và bộ phận điều khiển. Khi tay gạt, tay quay hoặc bộ truyền động hoạt động, trục van sẽ quay và kéo theo đĩa van xoay theo.

Trục van thường được chế tạo từ thép không gỉ để đảm bảo độ cứng và khả năng chịu lực tốt.

Gioăng làm kín

Gioăng làm kín có nhiệm vụ đảm bảo độ kín giữa đĩa van và thân van khi van ở trạng thái đóng. Bộ phận này thường được làm từ các vật liệu đàn hồi như EPDM hoặc NBR.

Nhờ gioăng làm kín chất lượng cao, van bướm Arita có thể hạn chế tối đa tình trạng rò rỉ lưu chất trong quá trình vận hành.

Bộ phận điều khiển

Tùy theo từng dòng sản phẩm, van bướm Arita có thể được trang bị nhiều loại bộ điều khiển khác nhau như tay gạt, tay quay, bộ truyền động điện hoặc bộ truyền động khí nén.

Bộ phận này giúp người vận hành điều khiển quá trình đóng mở van một cách thuận tiện và phù hợp với từng loại hệ thống đường ống.

Nguyên lý hoạt động của van bướm Arita

Van bướm Arita hoạt động dựa trên cơ chế xoay đĩa van để điều tiết dòng chảy bên trong đường ống. Đây là một nguyên lý khá đơn giản nhưng mang lại hiệu quả cao, giúp van đóng mở nhanh và dễ vận hành trong nhiều hệ thống khác nhau.

Khi người vận hành tác động vào tay gạt, tay quay hoặc bộ truyền động (điện, khí nén), trục van sẽ quay và kéo theo đĩa van xoay theo. Đĩa van được đặt ở trung tâm thân van và gắn cố định với trục, vì vậy khi trục chuyển động thì đĩa van cũng xoay tương ứng.

Khi đĩa van xoay song song với hướng dòng chảy, lưu chất sẽ đi qua gần như tự do và van ở trạng thái mở hoàn toàn. Ngược lại, khi đĩa van xoay vuông góc với dòng chảy, đĩa sẽ chặn dòng lưu chất và van chuyển sang trạng thái đóng.

Một ưu điểm của cơ chế này là van chỉ cần xoay khoảng 90 độ để đóng hoặc mở hoàn toàn, giúp quá trình vận hành nhanh và tiết kiệm thời gian. Ngoài ra, nhờ cấu tạo đơn giản với ít chi tiết chuyển động, van bướm Arita có độ bền cao và ít xảy ra hư hỏng trong quá trình sử dụng.

Trong nhiều hệ thống công nghiệp, van bướm thường được lắp đặt ở các tuyến ống chính để điều tiết lưu lượng hoặc đóng mở dòng chảy khi cần thiết. Khi kết hợp cùng các loại van khác trong hệ thống, van bướm giúp đảm bảo khả năng kiểm soát lưu chất hiệu quả và duy trì sự ổn định cho toàn bộ hệ thống đường ống.

Thông số kỹ thuật của van bướm Arita

Van bướm Arita được thiết kế để phù hợp với nhiều hệ thống đường ống khác nhau, từ các công trình cấp thoát nước đến các hệ thống công nghiệp. Các thông số kỹ thuật của van thường được sản xuất theo tiêu chuẩn quốc tế, giúp đảm bảo khả năng lắp đặt đồng bộ và vận hành ổn định trong nhiều môi trường làm việc.

Dưới đây là các thông số kỹ thuật chung của dòng van bướm Arita.

Các thông số trên có thể thay đổi tùy theo từng model cụ thể của van bướm Arita. Khi lựa chọn sản phẩm cho hệ thống, người dùng cần kiểm tra kỹ các thông số về kích thước, áp lực làm việc và vật liệu để đảm bảo van phù hợp với điều kiện vận hành thực tế của đường ống.

Đặc điểm của van bướm Arita

Van bướm Arita được nhiều đơn vị thi công và kỹ sư lựa chọn nhờ thiết kế tối ưu cho các hệ thống đường ống công nghiệp. Dòng van này không chỉ có cấu tạo đơn giản mà còn mang lại hiệu quả vận hành cao trong nhiều điều kiện làm việc khác nhau. Dưới đây là những đặc điểm nổi bật của van bướm Arita.

Thiết kế gọn nhẹ, dễ lắp đặt

So với nhiều loại van công nghiệp khác như van cổng hoặc van cầu, van bướm có kết cấu gọn hơn và trọng lượng nhẹ hơn. Nhờ đó, việc vận chuyển và lắp đặt trở nên thuận tiện hơn, đặc biệt đối với các hệ thống đường ống có kích thước lớn.

Thiết kế wafer hoặc lug của van cũng giúp quá trình lắp đặt giữa hai mặt bích đường ống diễn ra nhanh chóng và tiết kiệm không gian.

Đóng mở nhanh và vận hành linh hoạt

Van bướm Arita chỉ cần xoay trục khoảng 90 độ là có thể đóng hoặc mở hoàn toàn dòng chảy. Điều này giúp quá trình vận hành trở nên nhanh chóng và thuận tiện hơn so với nhiều loại van khác.

Ngoài ra, van có thể được trang bị nhiều kiểu điều khiển khác nhau như tay gạt, tay quay, bộ truyền động điện hoặc khí nén để phù hợp với từng hệ thống.

Khả năng làm kín tốt

Van bướm Arita sử dụng gioăng làm kín bằng các vật liệu đàn hồi như EPDM hoặc NBR. Nhờ đó, van có thể đảm bảo độ kín cao khi đóng, hạn chế tình trạng rò rỉ lưu chất trong quá trình vận hành.

Khả năng làm kín tốt cũng giúp tăng hiệu quả vận hành của toàn bộ hệ thống đường ống.

Độ bền cao và ít bảo trì

Các bộ phận của van bướm Arita thường được chế tạo từ các vật liệu có độ bền cao như gang, inox hoặc thép không gỉ. Điều này giúp van có khả năng chống ăn mòn và hoạt động ổn định trong nhiều môi trường khác nhau.

Nhờ cấu tạo đơn giản với ít chi tiết chuyển động, van cũng ít gặp sự cố và không yêu cầu bảo trì quá thường xuyên trong quá trình sử dụng.

Phù hợp với nhiều hệ thống đường ống

Van bướm Arita có nhiều kích thước khác nhau, phổ biến từ DN50 đến DN600, phù hợp với nhiều loại hệ thống đường ống. Nhờ khả năng làm việc ổn định trong nhiều môi trường như nước sạch, nước thải hoặc khí nén, loại van này được ứng dụng rộng rãi trong các công trình dân dụng và công nghiệp.

Ứng dụng của van bướm Arita

Nhờ thiết kế gọn nhẹ, khả năng đóng mở nhanh và hoạt động ổn định trong nhiều điều kiện khác nhau, van bướm Arita được sử dụng rộng rãi trong nhiều hệ thống đường ống công nghiệp và dân dụng. Loại van này thường được lắp đặt tại các vị trí cần điều tiết lưu lượng hoặc đóng mở dòng chảy trong hệ thống.

Hệ thống cấp thoát nước

Trong các hệ thống cấp nước đô thị, khu dân cư hoặc các công trình xây dựng, van bướm Arita thường được lắp đặt trên các tuyến ống chính để kiểm soát lưu lượng nước. Nhờ cấu tạo đơn giản và khả năng đóng mở nhanh, van giúp việc vận hành hệ thống trở nên thuận tiện và hiệu quả hơn.

Hệ thống phòng cháy chữa cháy

Van bướm cũng được sử dụng phổ biến trong các hệ thống phòng cháy chữa cháy. Van thường được lắp đặt trên các đường ống cấp nước cho hệ thống sprinkler hoặc hệ thống chữa cháy, giúp kiểm soát và điều tiết nguồn nước khi cần thiết.

Hệ thống HVAC

Trong các hệ thống điều hòa không khí và làm mát trung tâm, van bướm Arita được sử dụng để điều chỉnh lưu lượng nước trong các đường ống dẫn nước lạnh hoặc nước nóng. Nhờ đó, hệ thống HVAC có thể hoạt động ổn định và đạt hiệu quả làm mát tối ưu.

Nhà máy xử lý nước

Van bướm Arita được sử dụng trong các nhà máy xử lý nước sạch hoặc nước thải để điều tiết dòng chảy giữa các bể xử lý. Với khả năng vận hành bền bỉ và ít bảo trì, loại van này phù hợp với các hệ thống hoạt động liên tục trong thời gian dài.

Các hệ thống công nghiệp

Ngoài các lĩnh vực trên, van bướm Arita còn được ứng dụng trong nhiều ngành công nghiệp khác như sản xuất thực phẩm, hóa chất, năng lượng hoặc các nhà máy sản xuất. Trong các hệ thống này, van bướm giúp kiểm soát dòng lưu chất trong đường ống và đảm bảo quá trình vận hành diễn ra ổn định.

Hướng dẫn lựa chọn van bướm Arita

Để lựa chọn được loại van bướm Arita phù hợp cho hệ thống đường ống, người dùng cần xem xét một số yếu tố quan trọng như kích thước đường ống, môi trường làm việc và phương thức vận hành. Việc lựa chọn đúng loại van không chỉ giúp hệ thống hoạt động ổn định mà còn kéo dài tuổi thọ của thiết bị.

Lựa chọn theo kích thước đường ống

Kích thước van là yếu tố đầu tiên cần xác định khi lựa chọn van bướm. Van phải có kích thước phù hợp với đường kính của đường ống để đảm bảo khả năng lắp đặt và lưu lượng dòng chảy.

Trong thực tế, các kích thước phổ biến của van bướm Arita thường nằm trong khoảng từ DN50 đến DN600. Đối với các hệ thống nhỏ và trung bình, các kích thước DN50, DN80 hoặc DN100 thường được sử dụng nhiều.

Lựa chọn theo môi trường sử dụng

Mỗi hệ thống đường ống sẽ có môi trường lưu chất khác nhau, vì vậy cần lựa chọn vật liệu van phù hợp.

Nếu hệ thống sử dụng nước sạch hoặc nước thải thông thường, van bướm thân gang là lựa chọn phổ biến nhờ chi phí hợp lý và độ bền cao. Trong khi đó, đối với các môi trường có tính ăn mòn hoặc yêu cầu vệ sinh cao, van bướm inox sẽ là lựa chọn phù hợp hơn.

Lựa chọn theo kiểu vận hành

Van bướm Arita có nhiều kiểu vận hành khác nhau để phù hợp với từng hệ thống.

Đối với các hệ thống nhỏ hoặc không yêu cầu tự động hóa, van tay gạt hoặc tay quay là lựa chọn phù hợp nhờ cấu tạo đơn giản và dễ sử dụng. Trong khi đó, các hệ thống tự động hóa hoặc các nhà máy công nghiệp thường sử dụng van bướm điều khiển điện hoặc khí nén để có thể đóng mở van từ xa và kiểm soát lưu lượng chính xác hơn.

Lựa chọn theo áp lực và nhiệt độ làm việc

Ngoài các yếu tố trên, người dùng cũng cần kiểm tra thông số áp lực và nhiệt độ làm việc của hệ thống. Van bướm Arita thường được thiết kế cho các hệ thống có áp lực PN10 hoặc PN16 và nhiệt độ làm việc từ -10°C đến khoảng 120°C.

Việc lựa chọn đúng thông số kỹ thuật sẽ giúp van hoạt động ổn định và đảm bảo an toàn cho toàn bộ hệ thống đường ống.

So sánh van bướm Arita với các dòng van Arita khác

Trong hệ thống thiết bị đường ống của thương hiệu Arita, mỗi loại van sẽ được thiết kế cho những mục đích sử dụng khác nhau. Việc hiểu rõ sự khác biệt giữa các dòng van sẽ giúp người dùng lựa chọn đúng loại thiết bị cho từng vị trí trong hệ thống.

Dưới đây là bảng so sánh giữa van bướm Arita và một số dòng van phổ biến khác của Arita.

Van bướm Arita thường được sử dụng tại các vị trí cần điều tiết lưu lượng hoặc đóng mở nhanh trong hệ thống đường ống. Với thiết kế gọn nhẹ và chi phí hợp lý, loại van này đặc biệt phù hợp cho các hệ thống có kích thước trung bình và lớn.

Trong khi đó, van cổng Arita thường được sử dụng tại các vị trí cần mở hoàn toàn dòng chảy để giảm tổn thất áp lực. Ngoài ra, van bi Arita lại được ưu tiên sử dụng ở các hệ thống yêu cầu độ kín cao và khả năng đóng mở nhanh.

Nhờ mỗi loại van có chức năng riêng, các dòng van Arita thường được sử dụng kết hợp trong cùng một hệ thống để đảm bảo quá trình vận hành ổn định và hiệu quả.

Lưu ý khi lắp đặt và sử dụng van bướm Arita

Để van bướm Arita hoạt động ổn định và đạt hiệu quả cao trong hệ thống đường ống, quá trình lắp đặt và sử dụng cần tuân thủ một số nguyên tắc kỹ thuật cơ bản. Việc lắp đặt đúng cách không chỉ giúp đảm bảo độ kín của van mà còn kéo dài tuổi thọ của thiết bị.

Kiểm tra van trước khi lắp đặt

Trước khi tiến hành lắp đặt, cần kiểm tra kỹ tình trạng của van để đảm bảo các bộ phận như thân van, đĩa van, trục van và gioăng làm kín không bị hư hỏng trong quá trình vận chuyển. Ngoài ra, cần xác định đúng kích thước và tiêu chuẩn kết nối của van để đảm bảo phù hợp với hệ thống đường ống.

Lắp đặt đúng vị trí và hướng dòng chảy

Khi lắp đặt van bướm, cần đảm bảo van được đặt đúng vị trí giữa hai mặt bích của đường ống và siết bulong đều để tránh làm lệch thân van. Trong quá trình lắp đặt, nên để đĩa van mở một góc nhỏ để tránh làm hỏng gioăng làm kín khi siết chặt bulong.

Đồng thời cần kiểm tra hướng dòng chảy của hệ thống để đảm bảo van hoạt động đúng theo thiết kế.

Không vận hành van quá áp lực cho phép

Mỗi loại van bướm Arita đều có giới hạn về áp lực và nhiệt độ làm việc. Khi sử dụng, cần đảm bảo hệ thống hoạt động trong phạm vi thông số kỹ thuật cho phép để tránh làm hỏng các bộ phận của van hoặc gây rò rỉ.

Thực hiện kiểm tra và bảo trì định kỳ

Sau một thời gian sử dụng, nên kiểm tra định kỳ các bộ phận của van như trục van, gioăng làm kín và bộ điều khiển. Việc bảo trì đúng thời điểm sẽ giúp phát hiện sớm các dấu hiệu hư hỏng và đảm bảo hệ thống vận hành ổn định trong thời gian dài.

Lựa chọn đúng loại van cho hệ thống

Ngoài việc lắp đặt đúng kỹ thuật, việc lựa chọn đúng loại van cho từng vị trí trong hệ thống cũng rất quan trọng. Trong nhiều hệ thống đường ống công nghiệp, van bướm thường được sử dụng kết hợp với các loại van khác để kiểm soát lưu chất hiệu quả và đảm bảo hệ thống hoạt động ổn định.

Câu hỏi thường gặp
