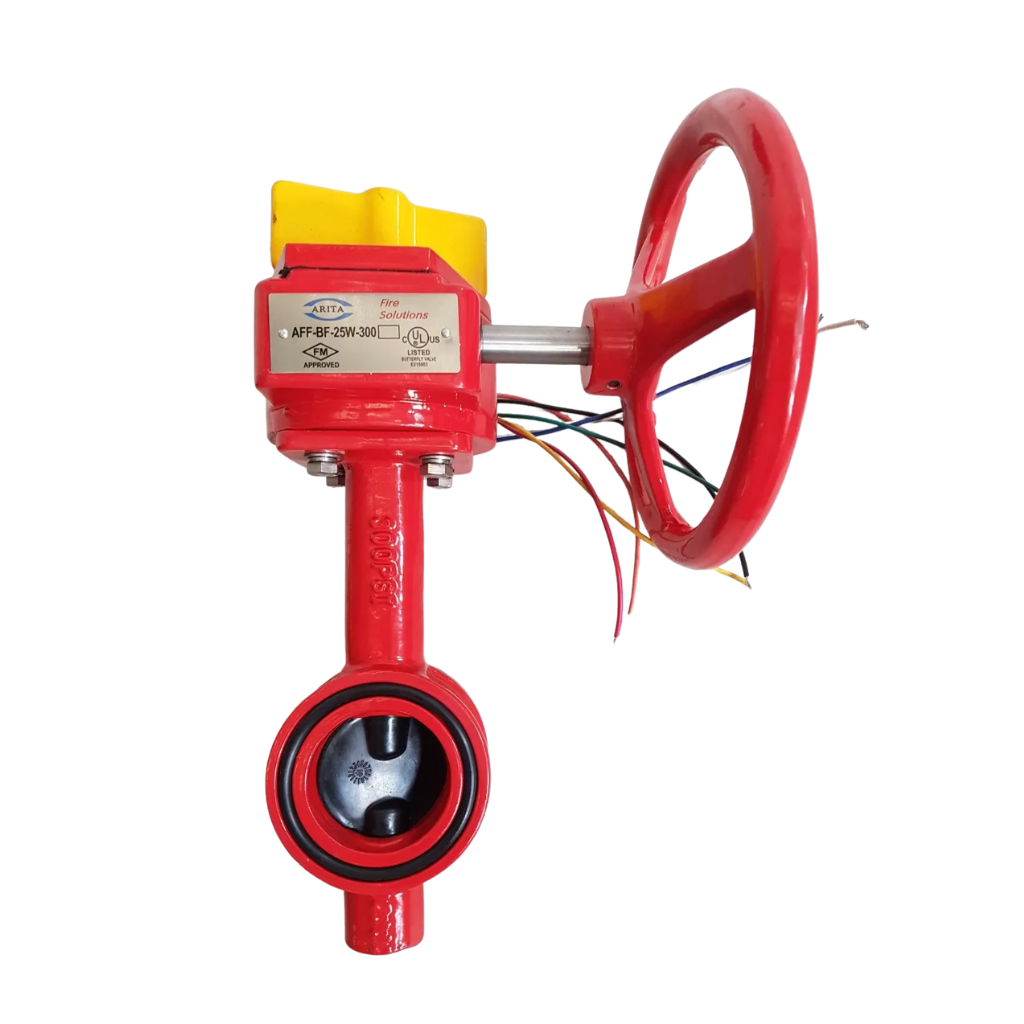

Van bướm UL/FM Arita

Giới thiệu sản phẩm van bướm UL/FM Arita

Van bướm UL/FM Arita là dòng van bướm chuyên dùng trong hệ thống phòng cháy chữa cháy, hệ thống sprinkler, trạm bơm chữa cháy và các tuyến ống cấp nước cứu hỏa. Sản phẩm được thiết kế để đáp ứng các công trình cần thiết bị có tiêu chuẩn rõ ràng, khả năng vận hành ổn định và hồ sơ kỹ thuật phục vụ nghiệm thu PCCC.

Van hoạt động bằng cách xoay đĩa van bên trong thân van. Khi đĩa van mở song song với chiều dòng chảy, nước có thể đi qua đường ống. Khi đĩa van xoay vuông góc với dòng chảy, van sẽ đóng lại và ngăn nước lưu thông. Nhờ thiết kế gọn, trọng lượng nhẹ hơn so với van cổng, van bướm UL/FM Arita rất phù hợp cho các vị trí cần tiết kiệm không gian lắp đặt.

Van bướm UL/FM Arita là một trong những dòng van chuyên dùng cho hệ thống PCCC thuộc nhóm sản phẩm nổi bật của thương hiệu van Arita. Ngoài dòng van chữa cháy, khách hàng có thể tham khảo thêm nhiều dòng van khác như van cổng, van bi, van một chiều, van điều khiển và các thiết bị đường ống để lựa chọn đồng bộ cho công trình.

So với van bướm gang thông thường, van bướm UL/FM Arita có lợi thế ở tiêu chuẩn sử dụng, lớp phủ epoxy, khả năng làm kín và độ phù hợp với hệ thống phòng cháy chữa cháy. Đây là lựa chọn thích hợp cho nhà xưởng, chung cư, trung tâm thương mại, kho hàng, khu công nghiệp, tầng hầm và phòng bơm chữa cháy.

Cấu tạo & vật liệu

Van bướm UL/FM Arita có cấu tạo đơn giản nhưng chắc chắn, phù hợp với môi trường nước sạch trong hệ thống chữa cháy. Các bộ phận chính gồm thân van, đĩa van, trục van, gioăng làm kín, hộp số tay quay và bộ phận hiển thị trạng thái đóng mở.

• Thân van: Làm từ gang cầu, bên ngoài được phủ epoxy giúp hạn chế gỉ sét, tăng khả năng chống ăn mòn và bảo vệ van trong môi trường ẩm.
• Đĩa van: Gang cầu bọc EPDM, là bộ phận trực tiếp xoay để đóng hoặc mở dòng nước.
• Trục van: Thường sử dụng inox hoặc thép không gỉ, giúp truyền lực từ tay quay đến đĩa van.
• Gioăng làm kín: EPDM, ôm sát thân van và đĩa van, giúp tăng độ kín khi van đóng.
• Hộp số tay quay: Giúp vận hành nhẹ hơn, đặc biệt với các kích cỡ lớn.
• Bộ phận giám sát: Một số model có thể kết hợp công tắc giám sát để kiểm tra trạng thái van trong hệ thống PCCC.

Nhờ sử dụng thân gang cầu phủ epoxy và đĩa bọc EPDM, van bướm UL/FM Arita có khả năng làm kín tốt, chống ăn mòn ổn định và phù hợp cho các hệ thống cần duy trì trạng thái sẵn sàng trong thời gian dài.

Nguyên lý hoạt động cơ bản

Van bướm UL/FM Arita hoạt động bằng cách xoay đĩa van quanh trục. Khi người vận hành xoay tay quay, lực được truyền qua hộp số đến trục van, làm đĩa van thay đổi góc mở bên trong thân van.

Khi đĩa van song song với chiều dòng chảy, van ở trạng thái mở hoàn toàn, cho phép nước đi qua. Khi đĩa van xoay vuông góc với dòng chảy, van ở trạng thái đóng, ngăn nước lưu thông trong đường ống.

Thiết kế tay quay hộp số giúp quá trình đóng mở chậm, chắc và dễ kiểm soát hơn. Điều này phù hợp với hệ thống PCCC vì hạn chế thao tác đóng mở quá nhanh, giảm nguy cơ gây va đập áp lực trong đường ống.

Với các vị trí quan trọng, van có thể kết hợp thêm công tắc giám sát để báo trạng thái về tủ điều khiển hoặc hệ thống quản lý PCCC. Nhờ đó, người vận hành có thể kiểm tra van đang mở, đóng hoặc ở trạng thái bất thường.

Thông số kỹ thuật

Ưu – nhược điểm

Ưu điểm

• Phù hợp cho hệ thống phòng cháy chữa cháy yêu cầu tiêu chuẩn UL/FM.
• Thiết kế gọn hơn van cổng, tiết kiệm không gian lắp đặt.
• Thân gang cầu phủ epoxy giúp hạn chế gỉ sét và tăng độ bền.
• Đĩa gang cầu bọc EPDM cho khả năng làm kín tốt khi đóng van.
• Tay quay hộp số giúp vận hành nhẹ, chắc và dễ kiểm soát.
• Có thể kết hợp công tắc giám sát trạng thái van trong hệ thống PCCC.
• Phù hợp cho hệ thống sprinkler, trạm bơm chữa cháy, đường ống cấp nước cứu hỏa và các công trình cần hồ sơ nghiệm thu.

Nhược điểm

• Không phù hợp với môi trường có nhiều cặn rắn hoặc lưu chất ăn mòn mạnh.
• Khi mở, đĩa van vẫn nằm trong dòng chảy nên có thể tạo cản trở dòng nước nhiều hơn van cổng.
• Cần chọn đúng kích cỡ, áp lực và tiêu chuẩn kết nối để phù hợp với bản vẽ PCCC.
• Với vị trí trên cao hoặc khó thao tác, cần cân nhắc phương án có giám sát hoặc điều khiển phù hợp.

So sánh với các loại van khác

Nếu hệ thống cần van gọn, dễ lắp, thao tác nhanh và phù hợp với không gian hạn chế, van bướm UL/FM Arita là lựa chọn hợp lý. Nếu cần van khóa chính có dòng chảy thông thoáng hơn khi mở hoàn toàn, có thể cân nhắc van cổng UL/FM. Nếu cần chống nước chảy ngược, nên dùng van 1 chiều UL/FM.

Ứng dụng thực tế theo ngành

Van bướm UL/FM Arita được sử dụng rộng rãi trong các hệ thống phòng cháy chữa cháy tại nhiều công trình dân dụng, thương mại và công nghiệp. Nhờ thiết kế gọn, vận hành bằng tay quay hộp số và có thể tích hợp giám sát trạng thái, sản phẩm rất phù hợp với những vị trí cần đóng mở định kỳ hoặc cần kiểm tra trạng thái van thường xuyên.

• Hệ thống PCCC nhà xưởng, khu công nghiệp.
• Hệ thống sprinkler trong chung cư, khách sạn, trung tâm thương mại.
• Trạm bơm chữa cháy trong tầng hầm hoặc phòng kỹ thuật.
• Đường ống cấp nước cứu hỏa ngoài nhà.
• Hệ thống PCCC cho kho hàng, nhà máy sản xuất, khu logistics.
• Tuyến ống cần tiết kiệm không gian lắp đặt.
• Các công trình cần van có chứng nhận phục vụ hồ sơ nghiệm thu.

Van thường được lắp tại các tuyến ống nhánh, đầu cụm sprinkler, khu vực phòng bơm, tuyến cấp nước chữa cháy hoặc vị trí cần đóng mở nhanh hơn so với van cổng. Với các hệ thống yêu cầu giám sát trạng thái, nên chọn model có công tắc giám sát để tránh trường hợp van bị đóng nhầm mà không phát hiện kịp thời.

Lưu ý chọn lựa & bảo trì

Khi lựa chọn

Khi chọn van bướm UL/FM Arita, cần xác định đúng kích cỡ đường ống, áp lực làm việc, kiểu kết nối và yêu cầu giám sát trạng thái van. Với hệ thống PCCC, không nên chỉ chọn theo kích cỡ DN mà cần đối chiếu thêm tiêu chuẩn kết nối, áp lực, model, chứng nhận và yêu cầu trong bản vẽ thiết kế.

Nếu van lắp ở vị trí cần kiểm soát trạng thái đóng mở, nên ưu tiên model có công tắc giám sát. Nếu van lắp trong khu vực dễ quan sát và dễ thao tác, dòng tay quay hộp số thông thường có thể đáp ứng tốt.

Trong quá trình lắp đặt

Trước khi lắp đặt, cần kiểm tra bề mặt đường ống, mặt bích, gioăng và khoảng cách lắp đặt để đảm bảo van được đặt đúng vị trí. Vì van bướm dạng wafer lắp giữa hai mặt bích nên cần căn chỉnh đều, tránh kẹp lệch thân van hoặc làm lệch gioăng làm kín.

Khi siết bulong, nên siết đều theo từng cặp đối xứng để lực ép phân bố đều quanh thân van. Không nên siết lệch một phía vì có thể làm van bị kênh, gây rò rỉ hoặc khiến đĩa van vận hành không trơn tru.

Sau khi lắp đặt, cần thử đóng mở van để kiểm tra đĩa van có bị vướng vào đường ống hay không. Đây là bước quan trọng vì nếu không kiểm tra, đĩa van có thể bị cọ sát, gây nặng tay quay hoặc ảnh hưởng đến độ kín khi vận hành lâu dài.

Trong quá trình sử dụng

Van bướm UL/FM Arita nên được kiểm tra định kỳ để đảm bảo luôn ở trạng thái sẵn sàng cho hệ thống PCCC. Cần quan sát tay quay, hộp số, trạng thái đóng mở, các điểm kết nối và khu vực thân van để phát hiện sớm hiện tượng rò nước hoặc kẹt van.

Không nên để van ở trạng thái mở một phần trong thời gian dài nếu không có yêu cầu kỹ thuật cụ thể, vì dòng nước có thể tác động liên tục lên đĩa van. Với hệ thống PCCC, van thường được dùng ở trạng thái mở hoàn toàn hoặc đóng hoàn toàn để đảm bảo lưu lượng nước khi có sự cố.

Ngoài dòng van bướm UL/FM dùng cho hệ thống phòng cháy chữa cháy, Arita còn có nhiều dòng van bướm Arita khác dùng cho hệ thống cấp nước, xử lý nước, nhà máy, khu kỹ thuật và đường ống công nghiệp thông thường. Khách hàng có thể tham khảo thêm nhóm sản phẩm này để so sánh về kiểu kết nối, vật liệu, áp lực và phương án vận hành phù hợp.

Nếu van có công tắc giám sát, cần kiểm tra tín hiệu định kỳ để chắc chắn trạng thái van được phản hồi chính xác về tủ điều khiển hoặc hệ thống quản lý PCCC.
