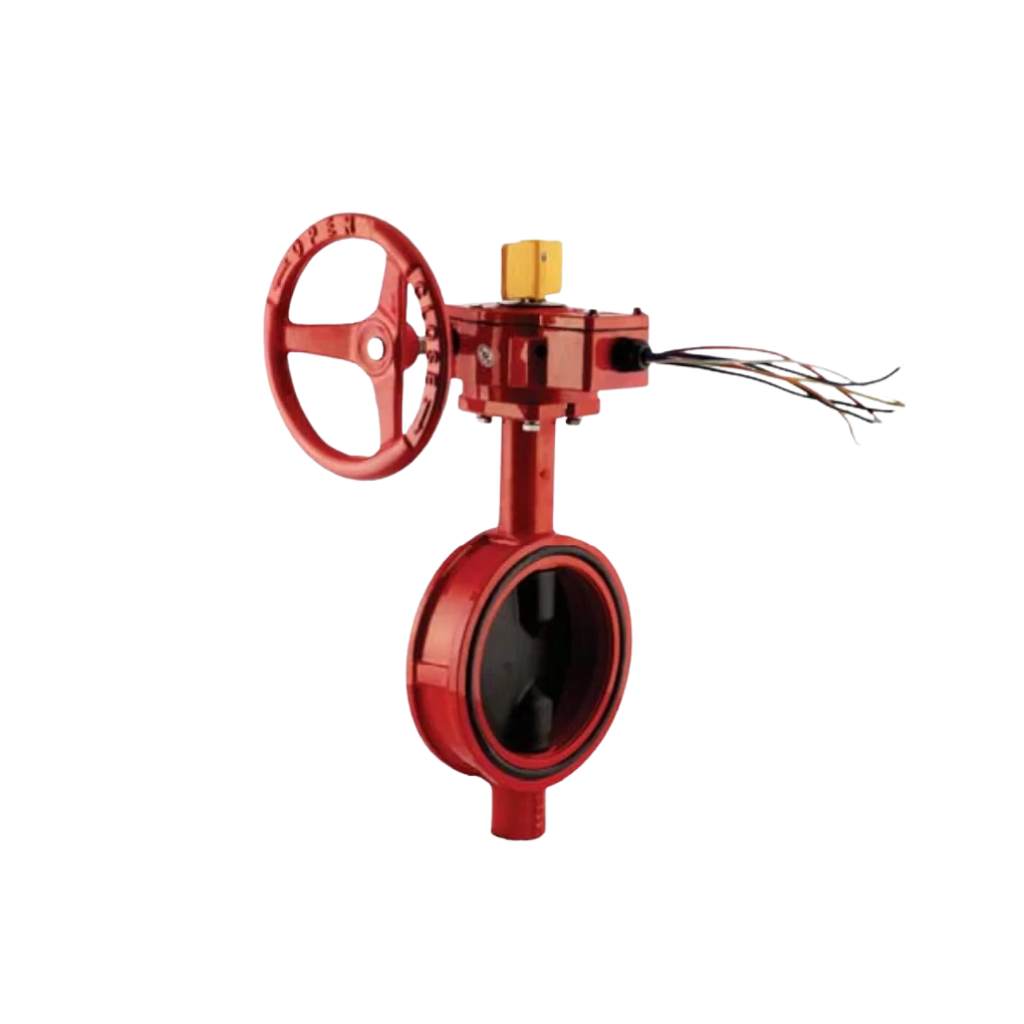

Van bướm wafer UL/FM Arita

Giới thiệu sản phẩm van bướm wafer UL/FM Arita

Van bướm wafer UL/FM Arita là dòng van bướm chuyên dùng trong hệ thống phòng cháy chữa cháy, được thiết kế theo kiểu wafer lắp kẹp giữa hai mặt bích của đường ống. Đây là một trong những kiểu kết nối phổ biến nhờ thân van gọn, chiều dài lắp đặt ngắn, trọng lượng nhẹ hơn so với van cổng và phù hợp với nhiều vị trí trong hệ thống PCCC.

Trong các công trình như nhà xưởng, chung cư, trung tâm thương mại, tầng hầm, kho hàng hoặc khu công nghiệp, van bướm wafer UL/FM Arita thường được sử dụng để đóng mở dòng nước trên tuyến ống sprinkler, trạm bơm chữa cháy, cụm van điều khiển hoặc các nhánh cấp nước cứu hỏa. Nhờ kiểu lắp wafer, van dễ bố trí trong những khu vực có không gian hạn chế, nơi đường ống dày đặc hoặc cần tối ưu diện tích lắp đặt.

Van bướm wafer UL/FM Arita thuộc nhóm sản phẩm chuyên dụng của thương hiệu van Arita. Ngoài dòng van chữa cháy, khách hàng có thể tham khảo thêm các dòng van cổng, van bi, van một chiều, lọc Y, van xả khí và van điều khiển để lựa chọn đồng bộ cho hệ thống đường ống.

So với van bướm wafer gang thông thường, dòng UL/FM Arita phù hợp hơn với hệ thống PCCC do được định hướng cho các công trình cần tiêu chuẩn kỹ thuật rõ ràng, khả năng vận hành ổn định và hồ sơ phục vụ nghiệm thu. Đây là lựa chọn thích hợp cho những tuyến ống cần đóng mở nhanh, tiết kiệm không gian và dễ kiểm tra trong quá trình vận hành.

Cấu tạo & vật liệu

Van bướm wafer UL/FM Arita có cấu tạo gọn, dễ lắp đặt nhưng vẫn đảm bảo độ chắc chắn cần thiết cho hệ thống chữa cháy. Các bộ phận chính gồm thân van, đĩa van, trục van, gioăng làm kín, bộ phận vận hành và vị trí lắp kẹp giữa hai mặt bích.

• Thân van: Làm từ gang cầu, bên ngoài thường được phủ epoxy để hạn chế gỉ sét, tăng khả năng chống ăn mòn và phù hợp với môi trường ẩm trong hệ thống PCCC.
• Đĩa van: Gang cầu bọc cao su EPDM, là bộ phận trực tiếp xoay để đóng hoặc mở dòng nước.
• Trục van: Thường sử dụng inox hoặc thép không gỉ, có nhiệm vụ truyền lực từ bộ phận vận hành đến đĩa van.
• Gioăng làm kín: EPDM, ôm sát đĩa van và thân van, giúp tăng độ kín khi van đóng.
• Kiểu thân wafer: Thân van được lắp kẹp giữa hai mặt bích, cố định bằng bulong xuyên qua cụm mặt bích đường ống.
• Bộ phận vận hành: Thường sử dụng tay quay hộp số, giúp đóng mở nhẹ và chắc hơn, đặc biệt ở các kích cỡ lớn.

Nhờ kết cấu wafer gọn, van phù hợp với những vị trí cần tiết kiệm chiều dài lắp đặt. Đồng thời, thân gang cầu phủ epoxy và gioăng EPDM giúp van làm việc ổn định trong môi trường nước sạch của hệ thống PCCC.

Nguyên lý hoạt động cơ bản

Van bướm wafer UL/FM Arita hoạt động dựa trên chuyển động xoay của đĩa van quanh trục. Khi người vận hành xoay tay quay hoặc bộ phận điều khiển, lực được truyền xuống trục van, làm đĩa van thay đổi góc mở bên trong thân van.

Khi đĩa van nằm song song với chiều dòng chảy, van ở trạng thái mở hoàn toàn, nước có thể đi qua đường ống. Khi đĩa van xoay vuông góc với dòng chảy, van đóng lại, ngăn nước lưu thông. Khi đĩa van nằm ở góc trung gian, van đang ở trạng thái mở một phần.

Trong hệ thống PCCC, van bướm wafer thường được dùng chủ yếu ở trạng thái mở hoàn toàn hoặc đóng hoàn toàn. Việc vận hành bằng tay quay hộp số giúp thao tác chậm, chắc và dễ kiểm soát hơn, hạn chế đóng mở quá nhanh gây va đập áp lực trong đường ống.

Một số phiên bản có thể kết hợp công tắc giám sát trạng thái van. Bộ phận này giúp báo tín hiệu van đang mở, đóng hoặc bị thay đổi trạng thái về tủ điều khiển PCCC, hỗ trợ công tác kiểm tra và quản lý vận hành an toàn hơn.

Thông số kỹ thuật

Ưu – nhược điểm

Ưu điểm

• Kiểu wafer gọn, tiết kiệm chiều dài lắp đặt trên đường ống.
• Phù hợp cho hệ thống phòng cháy chữa cháy yêu cầu tiêu chuẩn UL/FM.
• Lắp kẹp giữa hai mặt bích nên thuận tiện cho nhiều vị trí trong hệ PCCC.
• Thân gang cầu phủ epoxy giúp hạn chế gỉ sét và tăng độ bền.
• Đĩa van bọc EPDM hỗ trợ làm kín tốt khi đóng van.
• Vận hành bằng tay quay hộp số giúp thao tác nhẹ, chắc và dễ kiểm soát.
• Có thể kết hợp công tắc giám sát trạng thái van tùy model.
• Phù hợp với tuyến nhánh, cụm sprinkler, phòng bơm và khu vực kỹ thuật cần tiết kiệm không gian.

Nhược điểm

• Khi mở, đĩa van vẫn nằm trong dòng chảy nên có thể tạo cản trở nhất định.
• Cần lắp đúng tâm giữa hai mặt bích để tránh đĩa van bị cọ sát khi vận hành.
• Không phù hợp với lưu chất có nhiều rác, cặn lớn hoặc môi trường ăn mòn mạnh.
• Cần chọn đúng tiêu chuẩn mặt bích, áp lực và kích cỡ theo bản vẽ PCCC.
• Nếu tháo van để bảo trì, cần chú ý vì kiểu wafer phụ thuộc vào cụm bulong và mặt bích hai bên.
• Không nên dùng để điều tiết lưu lượng lâu dài nếu hệ thống không có yêu cầu kỹ thuật rõ ràng.

So sánh với các loại van khác

Nếu hệ thống cần van gọn, dễ bố trí và tiết kiệm không gian, van bướm wafer UL/FM Arita là lựa chọn phù hợp. Nếu vị trí lắp đặt cần kết cấu bắt bulong chắc hơn hoặc cần tháo một phía đường ống trong một số trường hợp, có thể cân nhắc van bướm lug. Nếu cần van khóa chính, dòng chảy thông thoáng hơn khi mở hoàn toàn, van cổng UL/FM sẽ phù hợp hơn.

Ứng dụng thực tế theo ngành

Van bướm wafer UL/FM Arita được sử dụng rộng rãi trong các hệ thống PCCC cần thiết bị đóng mở gọn, dễ lắp và phù hợp với không gian kỹ thuật hạn chế. Sản phẩm thường xuất hiện trong các công trình dân dụng, thương mại và công nghiệp có hệ thống chữa cháy cố định.

• Hệ thống PCCC nhà xưởng, khu công nghiệp.
• Hệ thống sprinkler trong chung cư, khách sạn, trung tâm thương mại.
• Trạm bơm chữa cháy trong tầng hầm hoặc phòng kỹ thuật.
• Tuyến ống nhánh cấp nước chữa cháy.
• Cụm van sprinkler, cụm van điều khiển và khu vực kỹ thuật.
• Đường ống cấp nước cứu hỏa ngoài nhà.
• Hệ thống PCCC cho kho hàng, nhà máy và khu logistics.

Trong thực tế, kiểu wafer được ưa chuộng vì dễ lắp giữa hai mặt bích, không chiếm nhiều chiều dài đường ống và phù hợp với các tuyến ống đã có bố trí sẵn mặt bích. Với những khu vực cần kiểm soát trạng thái van, nên lựa chọn model có công tắc giám sát hoặc phương án quản lý trạng thái phù hợp theo bản vẽ thiết kế.

Lưu ý chọn lựa & bảo trì

Khi lựa chọn

Khi chọn van bướm wafer UL/FM Arita, cần xác định đúng kích cỡ DN, áp lực làm việc, tiêu chuẩn mặt bích, kiểu vận hành và yêu cầu giám sát trạng thái van. Không nên chỉ chọn theo tên sản phẩm vì mỗi model có thể khác nhau về áp lực, chiều dày thân, tiêu chuẩn kết nối, cấu tạo gioăng và phụ kiện đi kèm.

Với hệ thống PCCC, cần đối chiếu sản phẩm với bản vẽ thiết kế, catalog, chứng nhận UL/FM, CO/CQ và các yêu cầu kỹ thuật liên quan. Nếu công trình yêu cầu van có công tắc giám sát, cần kiểm tra rõ model trước khi đặt hàng để tránh nhầm sang phiên bản không có giám sát.

Trong quá trình lắp đặt

Trước khi lắp đặt, cần kiểm tra bề mặt hai mặt bích, khoảng cách lắp đặt, bulong, gioăng và tình trạng thân van. Vì van wafer được kẹp giữa hai mặt bích nên việc căn tâm rất quan trọng. Nếu van bị lệch tâm, đĩa van có thể cọ vào đường ống hoặc mặt bích khi đóng mở.

Khi siết bulong, nên siết đều theo từng cặp đối xứng để lực ép phân bố đều quanh thân van. Không nên siết lệch một phía vì có thể làm van bị kênh, gây rò rỉ hoặc làm gioăng bị ép không đều.

Sau khi lắp đặt, cần vận hành thử van vài lần để kiểm tra tay quay có nhẹ không, đĩa van có mở hết hành trình không và vị trí kết nối có rò rỉ hay không. Với hệ thống PCCC, bước kiểm tra sau lắp đặt rất quan trọng để tránh lỗi phát sinh trong quá trình nghiệm thu.

Trong quá trình sử dụng

Van bướm wafer UL/FM Arita nên được kiểm tra định kỳ theo lịch bảo trì hệ thống PCCC. Cần quan sát tay quay, hộp số, trạng thái đóng mở, mặt bích, thân van và các điểm kết nối để phát hiện sớm rò rỉ hoặc vận hành nặng bất thường.

Trong hệ thống chữa cháy, van thường nên ở trạng thái mở hoàn toàn hoặc đóng hoàn toàn. Không nên để van mở một phần trong thời gian dài nếu không có yêu cầu kỹ thuật cụ thể, vì dòng nước tác động liên tục lên đĩa van có thể làm tăng rung động hoặc ảnh hưởng đến tuổi thọ gioăng.

Ngoài dòng van bướm wafer chuyên dùng cho hệ thống PCCC, Arita còn có nhiều dòng van bướm Arita khác dùng cho cấp nước, xử lý nước, nhà máy, khu kỹ thuật và hệ thống đường ống công nghiệp thông thường. Khách hàng có thể tham khảo thêm nhóm sản phẩm này để lựa chọn đúng kiểu van theo áp lực, kết nối, vật liệu và vị trí lắp đặt.
