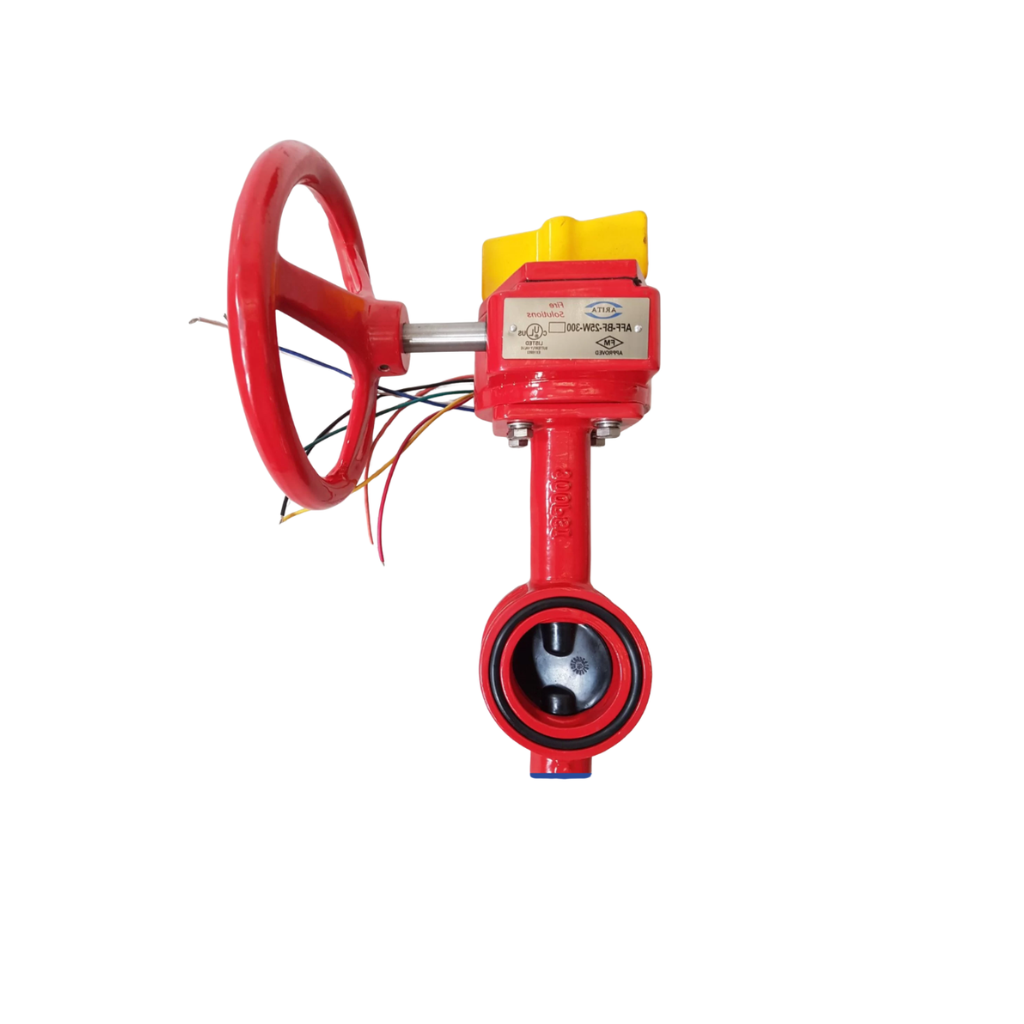

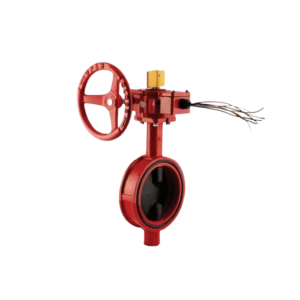

Van bướm tay quay UL/FM Arita

Giới thiệu sản phẩm van bướm tay quay UL/FM Arita

Van bướm tay quay UL/FM Arita là dòng van bướm chuyên dùng trong hệ thống phòng cháy chữa cháy, hệ thống sprinkler, trạm bơm chữa cháy và các tuyến ống cấp nước cứu hỏa. Sản phẩm sử dụng cơ cấu tay quay hộp số để điều khiển đĩa van đóng mở, giúp thao tác nhẹ hơn, chắc hơn và dễ kiểm soát hơn so với các dòng van bướm tay gạt thông thường.

Trong hệ thống PCCC, van bướm tay quay thường được lắp tại các tuyến ống nhánh, cụm van sprinkler, phòng bơm, khu vực kỹ thuật hoặc các vị trí cần đóng mở dòng nước nhưng vẫn muốn tiết kiệm không gian lắp đặt. Nhờ thiết kế gọn, chiều dài thân ngắn và trọng lượng nhẹ hơn van cổng, dòng van này rất phù hợp cho những công trình có mật độ đường ống dày hoặc không gian thao tác hạn chế.

Van bướm tay quay UL/FM Arita thuộc nhóm sản phẩm chuyên dụng của thương hiệu van Arita. Ngoài dòng van chữa cháy, khách hàng có thể tham khảo thêm các sản phẩm khác như van cổng, van bi, van một chiều, lọc Y, van xả khí và van điều khiển để lựa chọn đồng bộ cho hệ thống đường ống.

So với van bướm gang thông thường, van bướm tay quay UL/FM Arita phù hợp hơn với các công trình yêu cầu tiêu chuẩn PCCC, hồ sơ kỹ thuật rõ ràng và khả năng vận hành ổn định trong thời gian dài. Đây là lựa chọn thích hợp cho nhà xưởng, chung cư, trung tâm thương mại, kho hàng, khu công nghiệp, tầng hầm, phòng bơm và hệ thống sprinkler tự động.

Cấu tạo & vật liệu

Van bướm tay quay UL/FM Arita có cấu tạo tương đối gọn nhưng vẫn đảm bảo độ chắc chắn cho hệ thống PCCC. Các bộ phận chính gồm thân van, đĩa van, trục van, gioăng làm kín, hộp số tay quay và bộ phận hiển thị trạng thái đóng mở.

• Thân van: Làm từ gang cầu, bên ngoài thường được phủ epoxy để hạn chế gỉ sét, tăng khả năng chống ăn mòn và phù hợp với môi trường ẩm trong hệ thống PCCC.
• Đĩa van: Gang cầu bọc cao su EPDM, là bộ phận trực tiếp xoay để đóng hoặc mở dòng nước.
• Trục van: Thường sử dụng inox hoặc thép không gỉ, giúp truyền lực từ hộp số đến đĩa van.
• Gioăng làm kín: EPDM, ôm sát thân van và đĩa van để tăng độ kín khi van đóng.
• Hộp số tay quay: Giúp giảm lực vận hành, nhất là ở các kích cỡ lớn.
• Tay quay: Dùng để điều khiển đóng mở van bằng tay, thao tác chậm, chắc và dễ kiểm soát hơn.
• Bộ phận chỉ thị trạng thái: Hỗ trợ người vận hành nhận biết van đang mở, đóng hoặc mở một phần.

Nhờ kết hợp thân gang cầu phủ epoxy, đĩa bọc EPDM và cơ cấu tay quay hộp số, van có độ bền tốt, khả năng làm kín ổn định và phù hợp với những hệ thống cần duy trì trạng thái sẵn sàng lâu dài.

Nguyên lý hoạt động cơ bản

Van bướm tay quay UL/FM Arita hoạt động bằng cách xoay đĩa van quanh trục. Khi người vận hành xoay tay quay, lực sẽ được truyền qua hộp số đến trục van, làm đĩa van thay đổi góc mở bên trong thân van.

Khi đĩa van nằm song song với chiều dòng chảy, van ở trạng thái mở hoàn toàn, cho phép nước đi qua đường ống. Khi đĩa van xoay vuông góc với dòng chảy, van đóng lại và ngăn nước lưu thông. Nếu đĩa van nằm ở góc trung gian, van đang ở trạng thái mở một phần.

Điểm mạnh của tay quay hộp số là giúp quá trình đóng mở diễn ra từ từ, hạn chế thao tác quá nhanh gây va đập áp lực trong đường ống. Điều này rất phù hợp với hệ thống PCCC, đặc biệt ở các tuyến ống có áp lực cao hoặc đường kính lớn.

Một số model van bướm tay quay UL/FM Arita có thể kết hợp công tắc giám sát để báo trạng thái van về tủ điều khiển hoặc hệ thống quản lý PCCC. Đây là chi tiết quan trọng với các công trình cần kiểm soát trạng thái van thường xuyên, tránh tình trạng van bị đóng nhầm mà không phát hiện kịp thời.

Thông số kỹ thuật

Ưu – nhược điểm

Ưu điểm

• Phù hợp cho hệ thống phòng cháy chữa cháy yêu cầu tiêu chuẩn UL/FM.
• Cơ cấu tay quay hộp số giúp vận hành nhẹ hơn, chắc hơn và dễ kiểm soát hơn.
• Thiết kế gọn, tiết kiệm không gian lắp đặt hơn so với van cổng.
• Thân gang cầu phủ epoxy giúp hạn chế gỉ sét và tăng độ bền.
• Đĩa van bọc EPDM giúp tăng khả năng làm kín khi đóng van.
• Phù hợp với tuyến ống nhánh, cụm sprinkler, phòng bơm và khu vực kỹ thuật.
• Có thể kết hợp công tắc giám sát để kiểm soát trạng thái van trong hệ PCCC.
• Hỗ trợ tốt cho công trình cần hồ sơ kỹ thuật, catalog, CO/CQ và chứng nhận phục vụ nghiệm thu.

Nhược điểm

• Khi mở, đĩa van vẫn nằm trong dòng chảy nên có thể tạo cản trở nhất định so với van cổng mở hoàn toàn.
• Không phù hợp với lưu chất có nhiều cặn lớn, rác hoặc môi trường ăn mòn mạnh.
• Cần chọn đúng kích cỡ, áp lực, tiêu chuẩn kết nối và model theo bản vẽ PCCC.
• Nếu lắp sai tâm hoặc siết bulong không đều, đĩa van có thể bị cọ sát khi vận hành.
• Không nên dùng để điều tiết lưu lượng lâu dài nếu hệ thống không có yêu cầu kỹ thuật cụ thể.

So sánh với các loại van khác

Nếu hệ thống cần van gọn, dễ thao tác, phù hợp với không gian hẹp và cần đóng mở thuận tiện, van bướm tay quay UL/FM Arita là lựa chọn hợp lý. Nếu cần van khóa chính có dòng chảy thông thoáng hơn khi mở hoàn toàn, có thể cân nhắc van cổng UL/FM. Nếu cần chống nước chảy ngược, nên dùng van 1 chiều FM.

Ứng dụng thực tế theo ngành

Van bướm tay quay UL/FM Arita được sử dụng rộng rãi trong hệ thống PCCC tại các công trình dân dụng, thương mại và công nghiệp. Nhờ thiết kế gọn, vận hành bằng hộp số và có thể tích hợp giám sát trạng thái, sản phẩm phù hợp với nhiều vị trí trên hệ thống đường ống chữa cháy.

• Hệ thống PCCC nhà xưởng, khu công nghiệp.
• Hệ thống sprinkler trong chung cư, khách sạn, trung tâm thương mại.
• Trạm bơm chữa cháy trong tầng hầm hoặc phòng kỹ thuật.
• Tuyến ống nhánh cấp nước chữa cháy.
• Cụm van sprinkler, cụm van điều khiển và khu vực kỹ thuật.
• Đường ống cấp nước cứu hỏa ngoài nhà.
• Hệ thống PCCC cho kho hàng, nhà máy, khu logistics.

Trong thực tế, van bướm tay quay thường được ưu tiên tại các vị trí cần thao tác đóng mở định kỳ hoặc cần tiết kiệm không gian so với van cổng. Với những hệ thống yêu cầu kiểm tra trạng thái van thường xuyên, nên cân nhắc model có công tắc giám sát để hỗ trợ quản lý vận hành an toàn hơn.

Lưu ý chọn lựa & bảo trì

Khi lựa chọn

Khi chọn van bướm tay quay UL/FM Arita, cần xác định đúng kích cỡ đường ống, áp lực làm việc, kiểu kết nối, tiêu chuẩn mặt bích và yêu cầu giám sát trạng thái van. Không nên chỉ chọn theo DN vì mỗi model có thể khác nhau về áp lực, chiều dày thân, kiểu gioăng, tiêu chuẩn kết nối và phụ kiện đi kèm.

Với hệ thống PCCC, cần đối chiếu model van với bản vẽ thiết kế, catalog, chứng nhận UL/FM, CO/CQ và các yêu cầu kỹ thuật liên quan. Nếu vị trí van cần được giám sát trạng thái, nên chọn phiên bản có công tắc giám sát hoặc phương án phù hợp theo thiết kế.

Trong quá trình lắp đặt

Trước khi lắp đặt, cần kiểm tra bề mặt mặt bích, khoảng cách lắp đặt, chiều dòng chảy nếu nhà sản xuất có quy định và tình trạng gioăng làm kín. Vì van bướm dạng wafer lắp giữa hai mặt bích nên quá trình căn tâm rất quan trọng.

Khi đưa van vào giữa hai mặt bích, cần đảm bảo thân van nằm đúng tâm đường ống. Nếu lắp lệch tâm, đĩa van có thể bị cọ vào thành ống hoặc mặt bích khi đóng mở, gây nặng tay quay, mòn gioăng hoặc ảnh hưởng đến độ kín.

Bulong cần được siết đều theo từng cặp đối xứng, không siết lệch một phía. Sau khi lắp xong, nên vận hành thử vài lần để kiểm tra đĩa van đóng mở trơn tru, tay quay không bị nặng bất thường và không có rò rỉ tại vị trí kết nối.

Trong quá trình sử dụng

Van bướm tay quay UL/FM Arita nên được kiểm tra định kỳ để đảm bảo luôn ở trạng thái sẵn sàng cho hệ thống PCCC. Cần kiểm tra tay quay, hộp số, vị trí chỉ thị trạng thái, mặt bích, thân van và các điểm có nguy cơ rò rỉ.

Trong hệ thống chữa cháy, van thường được dùng ở trạng thái mở hoàn toàn hoặc đóng hoàn toàn. Không nên để van mở một phần trong thời gian dài nếu không có yêu cầu kỹ thuật cụ thể, vì dòng nước tác động liên tục lên đĩa van có thể làm tăng rung động hoặc ảnh hưởng đến tuổi thọ gioăng.

Ngoài dòng van bướm tay quay chuyên dùng cho hệ thống PCCC, Arita còn có nhiều dòng van bướm Arita khác dùng cho cấp nước, xử lý nước, nhà máy, khu kỹ thuật và hệ thống đường ống công nghiệp thông thường. Khách hàng có thể tham khảo thêm nhóm sản phẩm này để lựa chọn đúng kiểu van theo áp lực, kết nối, vật liệu và vị trí lắp đặt.
