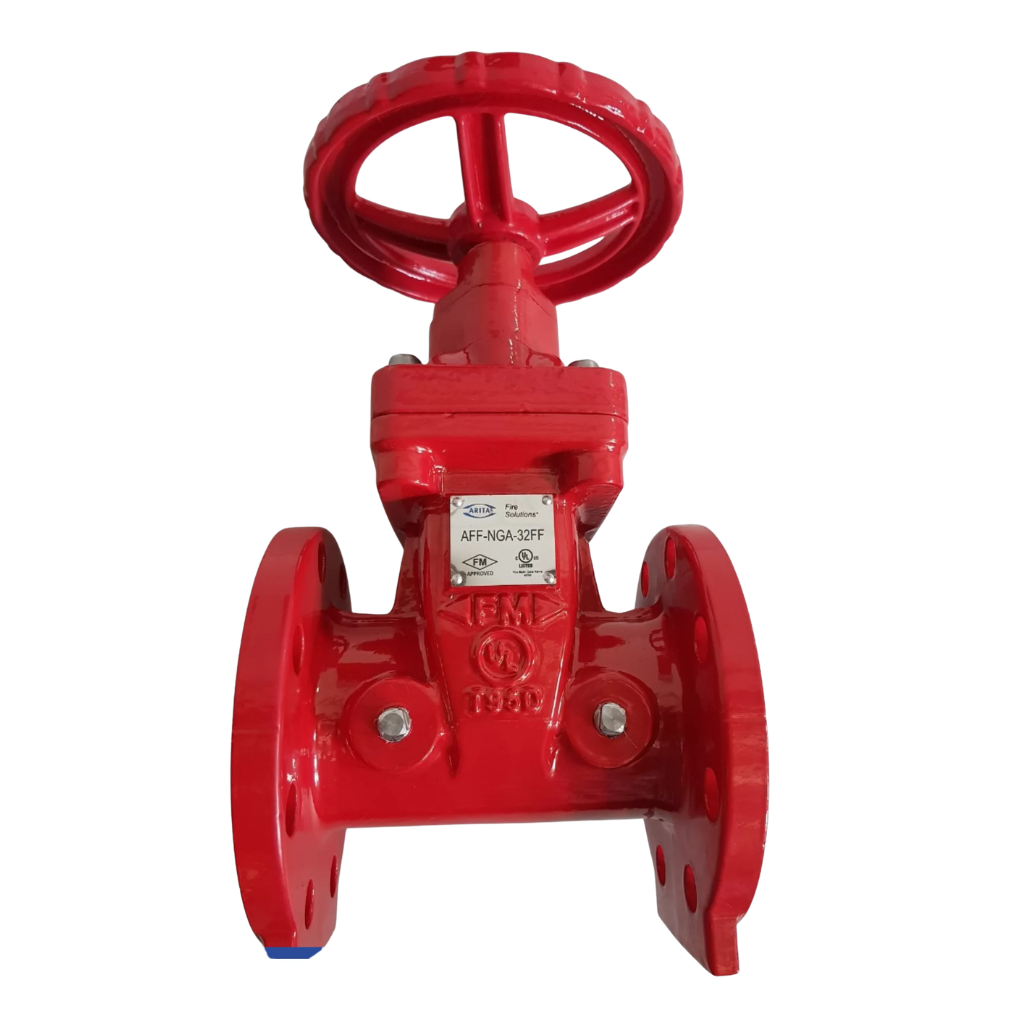

Van cổng tín hiệu điện UL/FM Arita

Giới thiệu sản phẩm van cổng tín hiệu điện UL/FM Arita

Van cổng tín hiệu điện UL/FM Arita là dòng van cổng chuyên dùng trong hệ thống phòng cháy chữa cháy, có tích hợp bộ phận giám sát trạng thái đóng mở. Ngoài chức năng đóng hoặc mở dòng nước trong đường ống, van còn có khả năng gửi tín hiệu về tủ trung tâm hoặc hệ thống quản lý PCCC để người vận hành biết van đang ở trạng thái mở, đóng hoặc bị thay đổi trạng thái bất thường.

Trong hệ thống PCCC, trạng thái của van là yếu tố rất quan trọng. Nếu một van cấp nước chính bị đóng nhầm hoặc mở chưa hết, toàn bộ khu vực phía sau có thể không nhận đủ nước khi xảy ra sự cố cháy. Vì vậy, van cổng tín hiệu điện UL/FM Arita thường được lắp tại các vị trí quan trọng như đường ống chính, cụm van sprinkler, phòng bơm chữa cháy, tuyến cấp nước khu vực hoặc các điểm cần giám sát trạng thái van thường xuyên.

Van cổng tín hiệu điện UL/FM Arita thuộc nhóm sản phẩm chuyên dụng của thương hiệu van Arita. Ngoài dòng van chữa cháy, khách hàng có thể tham khảo thêm các dòng van bướm, van bi, van một chiều, lọc Y, van xả khí và van điều khiển để lựa chọn đồng bộ cho hệ thống đường ống.

So với van cổng PCCC thông thường, điểm nổi bật của dòng van này là khả năng hỗ trợ giám sát trạng thái đóng mở. Đây là lựa chọn phù hợp cho nhà xưởng, chung cư, trung tâm thương mại, kho hàng, khu công nghiệp, tầng hầm, trạm bơm và các công trình yêu cầu quản lý hệ thống PCCC chặt chẽ hơn.

Cấu tạo & vật liệu

Van cổng tín hiệu điện UL/FM Arita có cấu tạo dựa trên dòng van cổng dùng cho hệ thống chữa cháy, kết hợp thêm bộ phận tín hiệu điện để giám sát trạng thái. Các bộ phận chính gồm thân van, nắp van, đĩa van, trục van, tay quay, gioăng làm kín và công tắc giám sát.

• Thân van: Làm từ gang cầu, bên trong và bên ngoài thường được phủ epoxy để hạn chế gỉ sét, tăng khả năng chống ăn mòn và phù hợp với môi trường ẩm trong hệ thống PCCC.
• Nắp van: Gang cầu phủ epoxy, liên kết chắc chắn với thân van bằng bulong.
• Đĩa van: Gang cầu bọc cao su EPDM, giúp van đóng kín tốt và hạn chế rò rỉ khi khóa nước.
• Trục van: Thường sử dụng inox hoặc thép không gỉ, có nhiệm vụ truyền lực từ tay quay đến đĩa van.
• Gioăng làm kín: EPDM hoặc vật liệu phù hợp theo từng model, giúp đảm bảo độ kín tại các vị trí làm việc.
• Tay quay: Dùng để vận hành đóng mở van bằng tay.
• Bộ tín hiệu điện: Có nhiệm vụ nhận biết sự thay đổi trạng thái của van và truyền tín hiệu về tủ điều khiển hoặc hệ thống giám sát PCCC.

Nhờ kết hợp giữa kết cấu van cổng chắc chắn và bộ phận giám sát trạng thái, sản phẩm vừa đảm nhiệm chức năng khóa mở dòng nước, vừa hỗ trợ kiểm soát vận hành an toàn hơn cho hệ thống chữa cháy.

Nguyên lý hoạt động cơ bản

Van cổng tín hiệu điện UL/FM Arita hoạt động theo nguyên lý nâng hạ đĩa van giống van cổng thông thường. Khi người vận hành xoay tay quay theo chiều mở, trục van điều khiển đĩa van nâng lên, cho phép nước đi qua thân van. Khi xoay tay quay theo chiều đóng, đĩa van hạ xuống vị trí làm kín và chặn dòng nước trong đường ống.

Điểm khác biệt nằm ở bộ phận tín hiệu điện. Khi trạng thái van thay đổi, bộ giám sát sẽ nhận biết hành trình đóng mở và gửi tín hiệu về tủ điều khiển hoặc hệ thống quản lý PCCC. Nhờ đó, người vận hành có thể phát hiện nhanh nếu van bị đóng nhầm, mở chưa hết hoặc bị tác động ngoài ý muốn.

Trong hệ thống PCCC, van thường cần duy trì trạng thái mở để đảm bảo nước luôn sẵn sàng cấp đến đầu phun, họng nước hoặc tuyến ống chữa cháy. Bộ tín hiệu điện giúp tăng khả năng kiểm soát trạng thái van, đặc biệt tại các công trình lớn có nhiều khu vực, nhiều tầng hoặc nhiều tuyến ống nhánh.

Thông số kỹ thuật

Ưu – nhược điểm

Ưu điểm

• Phù hợp cho hệ thống phòng cháy chữa cháy yêu cầu tiêu chuẩn UL/FM.
• Có bộ tín hiệu điện giúp giám sát trạng thái đóng mở của van.
• Hạn chế rủi ro van bị đóng nhầm mà người vận hành không phát hiện.
• Thân gang cầu chắc chắn, phù hợp với hệ thống áp lực.
• Lớp phủ epoxy giúp hạn chế gỉ sét và tăng độ bền khi lắp trong môi trường ẩm.
• Đĩa van bọc EPDM giúp tăng khả năng làm kín khi đóng van.
• Phù hợp với các tuyến ống chính, phòng bơm và khu vực cần kiểm soát trạng thái van.
• Hỗ trợ tốt cho công trình cần hồ sơ kỹ thuật, catalog, CO/CQ và chứng nhận phục vụ nghiệm thu.

Nhược điểm

• Giá thành thường cao hơn van cổng PCCC không có tín hiệu điện.
• Cần đấu nối tín hiệu đúng kỹ thuật để bộ giám sát hoạt động chính xác.
• Không gian lắp đặt cần phù hợp với tay quay và bộ phận tín hiệu.
• Không nên dùng van để điều tiết lưu lượng trong thời gian dài.
• Cần kiểm tra định kỳ cả phần cơ khí và phần tín hiệu điện.
• Nếu không đấu nối về tủ trung tâm, chức năng giám sát sẽ không phát huy đầy đủ hiệu quả.

So sánh với các loại van khác

Nếu hệ thống cần van khóa chắc chắn, dòng chảy thông thoáng khi mở hết và có giám sát trạng thái, van cổng tín hiệu điện UL/FM Arita là lựa chọn phù hợp. Nếu vị trí cần thiết kế gọn hơn, có thể cân nhắc van bướm tín hiệu điện UL/FM. Nếu công trình không yêu cầu giám sát trạng thái, van cổng UL/FM thông thường có thể đáp ứng ở một số vị trí ít quan trọng hơn.

Ứng dụng thực tế theo ngành

Van cổng tín hiệu điện UL/FM Arita được sử dụng trong nhiều hệ thống PCCC cần kiểm soát trạng thái van rõ ràng. Sản phẩm đặc biệt phù hợp với các công trình lớn, nơi hệ thống chữa cháy có nhiều tuyến ống, nhiều khu vực và cần phát hiện nhanh nếu van bị đóng hoặc thay đổi trạng thái ngoài ý muốn.

• Hệ thống PCCC nhà xưởng, khu công nghiệp.
• Trạm bơm chữa cháy trong tầng hầm hoặc phòng kỹ thuật.
• Tuyến ống chính cấp nước chữa cháy.
• Hệ thống sprinkler trong chung cư, khách sạn, trung tâm thương mại.
• Cụm van điều khiển cần giám sát trạng thái.
• Đường ống cấp nước cứu hỏa ngoài nhà.
• Hệ thống PCCC cho kho hàng, nhà máy và khu logistics.

Trong thực tế, van thường được lắp tại các vị trí mà trạng thái đóng mở ảnh hưởng trực tiếp đến khả năng cấp nước chữa cháy. Khi kết hợp với hệ thống giám sát, người vận hành có thể kiểm tra nhanh trạng thái van từ tủ trung tâm, giảm phụ thuộc vào việc đi kiểm tra thủ công từng vị trí.

Lưu ý chọn lựa & bảo trì

Khi lựa chọn

Khi chọn van cổng tín hiệu điện UL/FM Arita, cần xác định đúng kích cỡ DN, áp lực làm việc, kiểu kết nối, kiểu ty, tiêu chuẩn kỹ thuật và yêu cầu đấu nối tín hiệu. Không nên chỉ chọn theo kích cỡ đường ống vì phần tín hiệu điện cần tương thích với hệ thống giám sát PCCC của công trình.

Với các công trình cần nghiệm thu, cần kiểm tra catalog, chứng nhận UL/FM, CO/CQ, thông số bộ tín hiệu và yêu cầu trong bản vẽ thiết kế. Nếu hệ thống yêu cầu báo trạng thái về tủ trung tâm, cần đảm bảo bộ tín hiệu phù hợp với sơ đồ đấu nối và phương án quản lý vận hành.

Trong quá trình lắp đặt

Trước khi lắp đặt, cần kiểm tra mặt bích, gioăng, bulong, khoảng cách lắp đặt và vị trí bộ tín hiệu điện. Van cần được lắp ở khu vực thuận tiện cho thao tác tay quay, kiểm tra tín hiệu và bảo trì khi cần.

Khi siết bulong mặt bích, nên siết đều theo từng cặp đối xứng để lực ép phân bố đều quanh gioăng. Đường ống cần được căn chỉnh thẳng, không dùng van để kéo lệch tuyến ống vì có thể làm thân van chịu lực không đều.

Phần tín hiệu điện cần được đấu nối bởi người có chuyên môn, đảm bảo dây tín hiệu đi gọn, được bảo vệ khỏi va đập, ẩm ướt hoặc tác động cơ học. Sau khi đấu nối, cần thử trạng thái đóng mở để kiểm tra tín hiệu phản hồi về tủ điều khiển có chính xác hay không.

Trong quá trình sử dụng

Van cổng tín hiệu điện UL/FM Arita nên được kiểm tra định kỳ cả phần cơ khí và phần tín hiệu. Người vận hành cần kiểm tra tay quay, khả năng đóng mở, độ kín tại mặt bích, tình trạng thân van và tín hiệu phản hồi về hệ thống giám sát.

Trong hệ thống PCCC, van thường được duy trì ở trạng thái mở hoàn toàn để đảm bảo cấp nước sẵn sàng. Nếu van bị đóng hoặc mở chưa hết, hệ thống giám sát cần phát hiện và cảnh báo kịp thời. Vì vậy, việc kiểm tra tín hiệu định kỳ là rất quan trọng.

Ngoài dòng van cổng tín hiệu điện chuyên dùng cho hệ thống PCCC, Arita còn có nhiều dòng van cổng Arita khác dùng cho cấp nước, xử lý nước, nhà máy, khu kỹ thuật và hệ thống đường ống công nghiệp thông thường. Khách hàng có thể tham khảo thêm nhóm sản phẩm này để lựa chọn đúng kiểu van theo áp lực, kiểu ty, kết nối và yêu cầu giám sát trạng thái.
