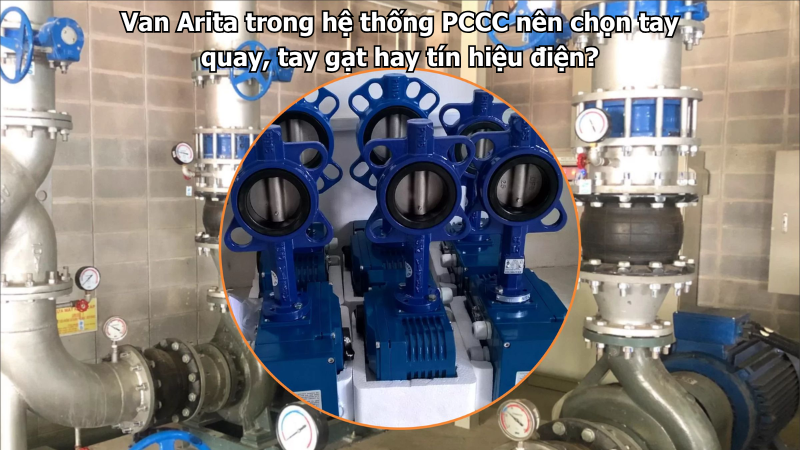

Van Arita trong hệ thống PCCC nên chọn tay quay, tay gạt hay tín hiệu điện?

Van Arita trong hệ thống PCCC có thể sử dụng nhiều kiểu vận hành khác nhau như tay quay, tay gạt hoặc tín hiệu điện. Mỗi kiểu có ưu điểm, nhược điểm và vị trí lắp đặt phù hợp riêng. Vì vậy, khi lựa chọn van cho hệ thống phòng cháy chữa cháy, không nên chỉ chọn theo giá hoặc theo thói quen, mà cần dựa vào kích cỡ van, vị trí lắp đặt, yêu cầu giám sát trạng thái và bản vẽ thiết kế của công trình.

Trong hệ thống PCCC, van có nhiệm vụ đóng mở dòng nước, cô lập từng khu vực, kiểm soát tuyến ống chính, tuyến ống nhánh, phòng bơm, hệ sprinkler hoặc họng nước chữa cháy. Nếu chọn sai kiểu vận hành, van có thể khó thao tác, khó kiểm tra trạng thái, không đáp ứng yêu cầu nghiệm thu hoặc gây bất tiện khi bảo trì.

Nếu bạn đang tìm hiểu tổng thể các dòng van dùng cho hệ thống chữa cháy, có thể tham khảo thêm nhóm Van chữa cháy UL/FM Arita để xem thêm các sản phẩm như van cổng, van bướm, van 1 chiều, lọc Y và van xả khí chuyên dùng cho hệ thống PCCC.

Các kiểu vận hành van Arita thường gặp trong hệ thống PCCC

Trong hệ thống PCCC, các kiểu vận hành phổ biến nhất là tay quay, tay gạt và tín hiệu điện. Mỗi kiểu vận hành thường đi kèm với từng dòng van khác nhau.

Van tay quay thường gặp ở van cổng, van bướm kích cỡ vừa và lớn. Kiểu này cho thao tác chắc chắn, đóng mở từ từ và phù hợp với các tuyến ống có kích cỡ lớn hơn.

Van tay gạt thường gặp ở van bướm kích cỡ nhỏ hoặc một số dòng van cần đóng mở nhanh tại chỗ. Kiểu tay gạt thao tác nhanh, dễ dùng nhưng thường phù hợp hơn với các size nhỏ và vị trí dễ tiếp cận.

Van tín hiệu điện thường dùng trong hệ thống PCCC để giám sát trạng thái đóng mở của van. Cần hiểu đúng rằng “tín hiệu điện” trong van PCCC không phải lúc nào cũng là van tự động đóng mở bằng mô tơ điện. Phần lớn trường hợp, đây là van vận hành cơ học nhưng có thêm công tắc giám sát để báo trạng thái về tủ báo cháy hoặc hệ thống giám sát trung tâm.

Van tay quay Arita là gì?

Van tay quay Arita là dòng van được vận hành bằng tay quay, có thể là tay quay trực tiếp hoặc tay quay thông qua hộp số. Khi người vận hành xoay tay quay, lực xoay sẽ truyền đến trục van để đóng hoặc mở dòng nước.

Trong hệ thống PCCC, tay quay thường gặp ở van cổng và van bướm tay quay. Với van cổng, tay quay giúp nâng hạ cửa van. Với van bướm, tay quay hộp số giúp xoay đĩa van từ từ, nhẹ hơn so với tay gạt khi van có kích cỡ lớn.

Ưu điểm của van tay quay là thao tác chắc chắn, dễ kiểm soát hành trình đóng mở và phù hợp với đường ống kích cỡ vừa đến lớn. Khi vận hành, người dùng có thể đóng mở từ từ, hạn chế thao tác quá nhanh gây ảnh hưởng đến dòng nước trong đường ống.

Tuy nhiên, van tay quay thường đóng mở chậm hơn tay gạt. Nếu vị trí cần thao tác rất nhanh, hoặc van có kích cỡ nhỏ, tay quay có thể không cần thiết bằng tay gạt.

Van tay gạt Arita là gì?

Van tay gạt Arita là loại van được vận hành bằng cần gạt. Người dùng chỉ cần xoay cần gạt một góc nhất định để đóng hoặc mở van. Kiểu vận hành này thường thấy ở các dòng van bướm kích cỡ nhỏ hoặc các vị trí cần thao tác nhanh.

Ưu điểm lớn nhất của tay gạt là nhanh, đơn giản và dễ nhận biết trạng thái. Khi tay gạt song song với đường ống, thông thường van đang mở. Khi tay gạt vuông góc với đường ống, van đang đóng. Nhờ vậy, người vận hành có thể quan sát trạng thái van khá nhanh.

Tuy nhiên, tay gạt thường không phù hợp với các van kích cỡ lớn vì lực vận hành sẽ nặng hơn. Nếu dùng tay gạt cho đường ống lớn, người thao tác có thể khó đóng mở, dễ vận hành quá nhanh hoặc gây va đập trong đường ống. Vì vậy, trong hệ thống PCCC, tay gạt thường phù hợp hơn với tuyến nhánh nhỏ, vị trí dễ thao tác và không yêu cầu lực đóng mở lớn.

Van tín hiệu điện Arita là gì?

Van tín hiệu điện Arita là dòng van có thêm bộ phận giám sát trạng thái đóng mở. Khi van thay đổi trạng thái, tín hiệu có thể được gửi về tủ báo cháy, tủ giám sát hoặc hệ thống quản lý trung tâm. Dòng này thường gặp ở van bướm tín hiệu điện dùng trong hệ thống PCCC.

Điểm quan trọng cần phân biệt là van tín hiệu điện không nhất thiết là van điều khiển điện. Van điều khiển điện dùng mô tơ để tự động đóng mở, còn van tín hiệu điện trong PCCC thường vẫn đóng mở bằng tay quay hoặc cơ cấu cơ học, nhưng có thêm công tắc báo trạng thái.

Trong hệ thống PCCC, van tín hiệu điện có vai trò rất quan trọng tại các tuyến ống cần giám sát. Nếu một van cấp nước chữa cháy bị đóng nhầm mà không ai biết, hệ thống có thể không cấp nước khi xảy ra sự cố. Van tín hiệu điện giúp phát hiện tình trạng này sớm hơn, từ đó tăng mức độ an toàn cho hệ thống.

So sánh van tay quay, tay gạt và tín hiệu điện Arita

Khi nào nên chọn van tay quay Arita?

Nên chọn van tay quay Arita khi van có kích cỡ vừa hoặc lớn, cần đóng mở chắc chắn và không cần thao tác quá nhanh. Đây là lựa chọn phù hợp cho phòng bơm PCCC, tuyến ống chính, tuyến ống nhánh lớn hoặc các vị trí cần vận hành từ từ để kiểm soát dòng nước tốt hơn.

Với van bướm kích cỡ lớn, tay quay hộp số giúp giảm lực vận hành. Người thao tác không cần dùng quá nhiều sức như tay gạt, đồng thời có thể điều khiển hành trình đóng mở mượt hơn. Điều này rất hữu ích trong hệ thống PCCC vì đường ống thường có áp lực lớn và dòng nước cần được kiểm soát cẩn thận.

Van tay quay cũng phù hợp với các vị trí ít cần giám sát từ xa nhưng vẫn cần thao tác an toàn, chắc chắn và dễ bảo trì. Tuy nhiên, nếu tuyến đó yêu cầu báo trạng thái về tủ trung tâm, nên chọn dòng có tín hiệu điện thay vì chỉ dùng tay quay thông thường.

Khi nào nên chọn van tay gạt Arita?

Van tay gạt Arita phù hợp với các tuyến ống nhỏ, tuyến nhánh dễ tiếp cận và vị trí cần đóng mở nhanh tại chỗ. Kiểu tay gạt đơn giản, dễ dùng, dễ quan sát trạng thái và thường có chi phí hợp lý.

Trong hệ thống PCCC, tay gạt có thể phù hợp với một số nhánh phụ, vị trí kỹ thuật nhỏ hoặc khu vực không yêu cầu giám sát trạng thái từ xa. Người vận hành có thể kiểm tra nhanh trạng thái van dựa vào hướng của tay gạt.

Tuy nhiên, không nên ưu tiên tay gạt cho các van kích cỡ lớn hoặc tuyến ống quan trọng cần quản lý trạng thái chặt chẽ. Với các size lớn, tay gạt có thể nặng, khó thao tác và không kiểm soát tốt bằng tay quay hộp số. Với tuyến quan trọng, nếu không có tín hiệu giám sát, rủi ro van bị đóng nhầm mà không phát hiện sẽ cao hơn.

Khi nào nên chọn van tín hiệu điện Arita?

Nên chọn van tín hiệu điện Arita khi tuyến ống cần giám sát trạng thái đóng mở, đặc biệt trong hệ thống sprinkler, phòng bơm, tuyến cấp chính hoặc khu vực nếu bị đóng van sẽ ảnh hưởng trực tiếp đến khả năng chữa cháy.

Van tín hiệu điện rất phù hợp với nhà xưởng, trung tâm thương mại, chung cư, kho hàng, tầng hầm, bệnh viện, trường học và các công trình có yêu cầu nghiệm thu PCCC chặt chẽ. Khi van thay đổi trạng thái, tín hiệu có thể gửi về tủ trung tâm để người quản lý phát hiện sớm.

Dòng van này nên được ưu tiên ở những vị trí mà van cần luôn mở để sẵn sàng cấp nước. Nếu chỉ dùng van tay quay hoặc tay gạt thông thường, người vận hành phải kiểm tra thủ công. Trong khi đó, van tín hiệu điện giúp tăng khả năng kiểm soát và giảm rủi ro do thao tác nhầm.

Nên chọn kiểu nào cho tuyến ống chính PCCC?

Với tuyến ống chính, cần ưu tiên van dễ kiểm tra trạng thái, vận hành ổn định và phù hợp với lưu lượng lớn. Nếu dùng van cổng, van cổng tay quay hoặc van cổng ty nổi là lựa chọn phù hợp vì dễ đóng mở chắc chắn và có thể quan sát trạng thái tốt hơn.

Nếu dùng van bướm trên tuyến chính, nên cân nhắc van bướm tay quay hoặc van bướm tín hiệu điện. Van bướm tay quay phù hợp khi cần đóng mở tại chỗ và không yêu cầu báo tín hiệu. Van bướm tín hiệu điện phù hợp hơn nếu tuyến chính cần giám sát trạng thái từ xa.

Không nên chọn van tay gạt cho tuyến chính kích cỡ lớn nếu lực vận hành quá nặng hoặc không phù hợp với yêu cầu thiết kế.

Nên chọn kiểu nào cho tuyến ống nhánh PCCC?

Với tuyến ống nhánh, lựa chọn phụ thuộc vào kích cỡ và mức độ quan trọng của nhánh. Nếu nhánh nhỏ, dễ tiếp cận và không cần báo trạng thái, van tay gạt hoặc van tay quay đều có thể cân nhắc tùy theo loại van.

Nếu nhánh có kích cỡ vừa, cần thao tác ổn định hơn, van tay quay sẽ phù hợp hơn. Nếu nhánh cấp cho khu vực quan trọng như kho hàng, khu sản xuất, tầng hầm hoặc hệ sprinkler, nên ưu tiên van bướm tín hiệu điện để theo dõi trạng thái.

Tuyến nhánh tuy nhỏ hơn tuyến chính nhưng số lượng nhiều và ảnh hưởng trực tiếp đến từng khu vực chữa cháy. Vì vậy, các van nhánh vẫn cần được ghi nhãn, kiểm tra trạng thái và bảo trì định kỳ.

Nên chọn kiểu nào cho hệ thống sprinkler?

Với hệ thống sprinkler, van bướm tín hiệu điện thường là lựa chọn được ưu tiên tại các tuyến cần giám sát trạng thái. Lý do là hệ sprinkler luôn cần sẵn sàng cấp nước đến đầu phun. Nếu một van cấp nước bị đóng nhầm mà không phát hiện, khu vực phía sau có thể không được bảo vệ.

Van tay quay có thể dùng ở những vị trí dễ kiểm tra và không yêu cầu tín hiệu. Tuy nhiên, với các tuyến chính của sprinkler, tuyến cấp khu vực quan trọng hoặc vị trí có yêu cầu nghiệm thu chặt chẽ, van tín hiệu điện sẽ phù hợp hơn.

Van tay gạt thường chỉ nên dùng ở các vị trí nhỏ, dễ thao tác và không phải tuyến kiểm soát trọng yếu.

Nên chọn kiểu nào cho phòng bơm PCCC?

Phòng bơm PCCC là khu vực quan trọng, vì vậy van tại đây cần dễ vận hành, dễ kiểm tra và có độ tin cậy cao. Van cổng tay quay, van cổng ty nổi, van bướm tay quay và van bướm tín hiệu điện là những lựa chọn thường gặp.

Với tuyến đường hút, đường đẩy và tuyến cấp chính, nên ưu tiên loại vận hành chắc chắn, không bị thao tác quá nhanh. Van cổng tay quay hoặc van bướm tay quay phù hợp trong nhiều trường hợp. Với tuyến cần giám sát trạng thái, van bướm tín hiệu điện nên được cân nhắc.

Trong phòng bơm, không gian thao tác cũng rất quan trọng. Van tay quay cần đủ khoảng trống để xoay. Van cổng ty nổi cần đủ chiều cao cho ty van. Van tín hiệu điện cần vị trí thuận tiện để đi dây và kiểm tra tín hiệu.

Bảng gợi ý chọn nhanh theo vị trí lắp đặt

Những lỗi thường gặp khi chọn tay quay, tay gạt hoặc tín hiệu điện

Một lỗi thường gặp là dùng van tay gạt cho kích cỡ quá lớn, khiến thao tác nặng và khó kiểm soát. Khi đó, người vận hành có thể phải dùng lực mạnh, dễ làm hỏng cơ cấu hoặc đóng mở quá nhanh.

Lỗi thứ hai là dùng van tay quay thông thường ở vị trí cần giám sát trạng thái. Nếu bản vẽ yêu cầu van tín hiệu điện nhưng thực tế lắp van tay quay không có tín hiệu, công trình có thể không đạt yêu cầu nghiệm thu.

Lỗi thứ ba là nhầm van tín hiệu điện với van điều khiển điện. Van tín hiệu điện chủ yếu báo trạng thái, còn van điều khiển điện có mô tơ để tự động đóng mở. Nếu hiểu sai, người mua có thể đặt nhầm sản phẩm.

Lỗi thứ tư là chỉ chọn theo giá rẻ mà không xét vị trí lắp đặt. Với hệ PCCC, một số vị trí quan trọng cần ưu tiên an toàn và khả năng giám sát hơn là tiết kiệm chi phí ban đầu.

Tiêu chí cần kiểm tra trước khi chọn kiểu vận hành

Trước khi chọn van tay quay, tay gạt hay tín hiệu điện, cần kiểm tra kích cỡ đường ống. Van càng lớn thì càng nên ưu tiên tay quay hoặc hộp số để giảm lực thao tác.

Tiếp theo cần kiểm tra vị trí lắp đặt. Nếu van nằm ở nơi khó tiếp cận, cần cân nhắc loại dễ quan sát trạng thái hoặc có tín hiệu giám sát. Nếu van nằm trong khu vực dễ kiểm tra, tay quay hoặc tay gạt có thể đáp ứng tốt.

Cần kiểm tra yêu cầu của bản vẽ thiết kế và hồ sơ nghiệm thu. Nếu bản vẽ yêu cầu tín hiệu điện, không nên tự ý thay bằng van cơ thông thường. Nếu hệ thống cần báo trạng thái về tủ báo cháy, bắt buộc phải dùng loại có bộ tín hiệu phù hợp.

Ngoài ra, cần kiểm tra không gian thao tác, điều kiện đi dây tín hiệu, khả năng bảo trì, áp lực làm việc và hồ sơ kỹ thuật của sản phẩm.

Lưu ý khi lắp đặt và vận hành

Với van tay quay, cần đảm bảo tay quay có đủ không gian xoay, không bị vướng tường, trần, đường ống khác hoặc thiết bị xung quanh. Khi vận hành, nên đóng mở từ từ, không dùng lực quá mạnh nếu cảm thấy van bị kẹt.

Với van tay gạt, cần đảm bảo tay gạt có đủ khoảng xoay và không bị cản trở. Không nên lắp ở vị trí khiến tay gạt va vào tường hoặc thiết bị khi đóng mở.

Với van tín hiệu điện, cần kiểm tra cả phần cơ khí và phần tín hiệu. Sau khi lắp đặt, cần thử trạng thái mở, đóng và kiểm tra xem tín hiệu báo về tủ trung tâm có đúng không. Đây là bước quan trọng trước khi nghiệm thu.

Tất cả các loại van trong hệ thống PCCC cần được kiểm tra định kỳ. Van ít vận hành trong thời gian dài có thể bị kẹt, bó cứng hoặc báo sai trạng thái nếu không được bảo trì.

Kết luận

Van Arita trong hệ thống PCCC nên chọn tay quay, tay gạt hay tín hiệu điện tùy theo vị trí lắp đặt, kích cỡ van và yêu cầu giám sát trạng thái. Van tay quay phù hợp với kích cỡ vừa và lớn, cần vận hành chắc chắn, ổn định. Van tay gạt phù hợp với tuyến nhỏ, vị trí dễ tiếp cận và cần thao tác nhanh. Van tín hiệu điện phù hợp với các tuyến quan trọng, hệ sprinkler, phòng bơm hoặc vị trí cần báo trạng thái về tủ trung tâm.

Nếu công trình yêu cầu nghiệm thu chặt chẽ hoặc cần quản lý trạng thái van, nên ưu tiên van tín hiệu điện tại các vị trí quan trọng. Nếu vị trí dễ kiểm tra thủ công và không yêu cầu tín hiệu, van tay quay hoặc tay gạt có thể là lựa chọn hợp lý hơn.

Điều quan trọng nhất là không chọn theo cảm tính. Cần bám sát bản vẽ thiết kế, kích cỡ đường ống, áp lực làm việc, không gian lắp đặt và yêu cầu vận hành thực tế để chọn đúng kiểu van Arita cho hệ thống PCCC.
