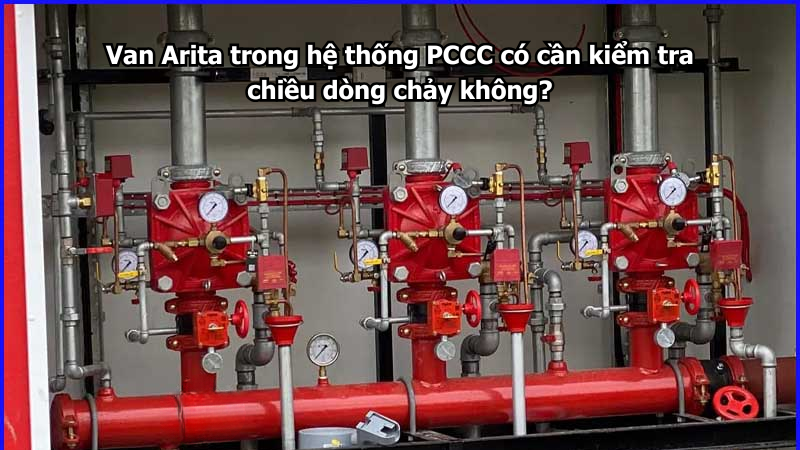

Van Arita trong hệ thống PCCC có cần kiểm tra chiều dòng chảy không?

Van Arita trong hệ thống PCCC có cần kiểm tra chiều dòng chảy không? Câu trả lời là có, đặc biệt với các loại van có hướng làm việc cố định như van 1 chiều, lọc Y, van xả khí, van giảm áp hoặc một số thiết bị lắp theo chiều dòng nước. Nếu lắp sai chiều, van có thể không hoạt động đúng chức năng, làm giảm hiệu quả cấp nước chữa cháy, gây mất áp, tắc nghẽn hoặc ảnh hưởng đến quá trình nghiệm thu công trình.

Trong hệ thống phòng cháy chữa cháy, dòng nước cần đi đúng hướng từ bể chứa, máy bơm, tuyến ống chính, tuyến ống nhánh đến đầu phun sprinkler, họng nước vách tường hoặc trụ chữa cháy. Vì vậy, khi lắp đặt van PCCC Arita, việc kiểm tra chiều dòng chảy là bước rất quan trọng, không nên bỏ qua.

Nếu bạn đang tìm hiểu tổng thể các dòng van dùng cho hệ thống chữa cháy, có thể tham khảo thêm nhóm Van chữa cháy UL/FM Arita để xem thêm các sản phẩm như van cổng, van bướm, van 1 chiều, lọc Y và van xả khí chuyên dùng cho hệ thống PCCC.

Chiều dòng chảy trong hệ thống PCCC là gì?

Chiều dòng chảy là hướng nước di chuyển trong đường ống. Trong hệ thống PCCC, nước thường đi từ nguồn cấp hoặc bể chứa đến máy bơm, sau đó được đẩy vào tuyến ống chính, tuyến ống nhánh và cuối cùng đến các thiết bị chữa cháy như đầu phun sprinkler, họng nước vách tường hoặc trụ chữa cháy.

Trên bản vẽ thiết kế, chiều dòng chảy thường được thể hiện bằng mũi tên hoặc được xác định theo sơ đồ cấp nước. Trên nhiều loại van, nhà sản xuất cũng đúc hoặc in mũi tên trên thân van để chỉ hướng nước đi qua van.

Việc kiểm tra chiều dòng chảy giúp đảm bảo van được lắp đúng hướng làm việc. Với các loại van chỉ hoạt động theo một chiều, đây là yêu cầu bắt buộc. Nếu lắp ngược, van có thể không cho nước đi qua, không lọc được cặn, không xả được khí hoặc không ngăn được dòng nước chảy ngược.

Vì sao cần kiểm tra chiều dòng chảy khi lắp van Arita trong hệ PCCC?

Hệ thống PCCC là hệ thống an toàn, yêu cầu thiết bị phải hoạt động chính xác khi có sự cố. Bình thường, hệ thống có thể ít vận hành, nhưng khi xảy ra cháy, nước phải được cấp nhanh, đủ áp và đúng hướng. Một lỗi nhỏ như lắp sai chiều van cũng có thể ảnh hưởng đến toàn bộ tuyến ống phía sau.

Kiểm tra chiều dòng chảy giúp tránh các lỗi như van 1 chiều không mở, nước không cấp được qua tuyến ống, lọc Y giữ cặn sai vị trí, van xả khí không phát huy tác dụng hoặc thiết bị báo động hoạt động không ổn định.

Ngoài ra, khi nghiệm thu hệ thống PCCC, đơn vị kiểm tra có thể rà soát hướng lắp của các loại van quan trọng. Nếu phát hiện lắp ngược chiều, công trình thường phải tháo ra lắp lại, vừa mất thời gian, vừa phát sinh chi phí và ảnh hưởng tiến độ bàn giao.

Những loại van Arita bắt buộc phải kiểm tra chiều dòng chảy

Van 1 chiều lá lật FM Arita

Van 1 chiều lá lật FM Arita là loại van bắt buộc phải kiểm tra chiều dòng chảy. Chức năng của van là cho nước đi theo một chiều và ngăn nước chảy ngược lại. Trên thân van thường có mũi tên chỉ hướng dòng nước.

Nếu lắp đúng chiều, khi bơm hoạt động, nước sẽ đẩy lá van mở ra và đi qua hệ thống. Khi bơm dừng hoặc nước có xu hướng chảy ngược, lá van sẽ tự đóng lại để ngăn hồi lưu.

Nếu lắp ngược, van có thể chặn dòng nước cấp vào hệ thống hoặc không làm đúng chức năng chống chảy ngược. Đây là lỗi nghiêm trọng, đặc biệt nếu van được lắp sau máy bơm chữa cháy hoặc trên tuyến ống cấp chính.

Lọc Y FM Arita

Lọc Y FM Arita cũng cần lắp đúng chiều dòng chảy. Trên thân lọc thường có mũi tên hướng nước đi qua. Khi nước đi đúng chiều, cặn bẩn sẽ được giữ lại trong khoang lọc và lưới lọc bên trong.

Nếu lắp ngược chiều, lọc Y có thể giảm hiệu quả lọc, làm cặn không đọng đúng vị trí hoặc gây cản trở dòng nước. Trong hệ thống PCCC, điều này có thể ảnh hưởng đến các thiết bị phía sau như van báo động, đồng hồ, van giảm áp hoặc đầu phun sprinkler.

Ngoài chiều dòng chảy, hướng bầu lọc cũng cần kiểm tra. Bầu lọc nên được bố trí sao cho cặn dễ đọng lại và thuận tiện tháo vệ sinh sau này.

Van xả khí FM Arita

Van xả khí FM Arita không kiểm tra chiều dòng chảy theo kiểu giống van 1 chiều, nhưng cần kiểm tra đúng vị trí và đúng tư thế lắp đặt. Van phải được đặt tại điểm dễ tích khí, thường là điểm cao của đường ống, cuối tuyến hoặc đoạn đổi cao độ.

Nếu lắp sai vị trí, van có thể không xả được khí dù bản thân thiết bị vẫn còn tốt. Nếu lắp sai tư thế, cơ cấu bên trong có thể hoạt động không ổn định, gây rò nước hoặc xả khí kém hiệu quả.

Vì vậy, với van xả khí, cần kiểm tra cả vị trí lắp, hướng lắp và khả năng tiếp cận để bảo trì.

Van giảm áp Arita nếu có trong hệ thống

Một số hệ thống PCCC có thể sử dụng van giảm áp để kiểm soát áp lực tại từng khu vực. Dòng van này thường có chiều dòng chảy cố định. Nếu lắp sai chiều, van có thể không giảm áp đúng, gây áp lực đầu ra không ổn định hoặc không hoạt động như thiết kế.

Khi lắp van giảm áp, cần kiểm tra mũi tên trên thân van, áp lực đầu vào – đầu ra và vị trí lắp theo bản vẽ. Đây là nhóm thiết bị cần được kiểm tra kỹ trước nghiệm thu.

Đồng hồ, thiết bị đo và cụm van báo động

Ngoài các loại van Arita, nhiều thiết bị trong hệ thống PCCC cũng có chiều dòng chảy riêng như đồng hồ đo lưu lượng, đồng hồ nước, van báo động sprinkler hoặc thiết bị giám sát dòng chảy. Nếu các thiết bị này lắp sai chiều, hệ thống có thể báo sai, đo sai hoặc không hoạt động đúng.

Vì vậy, khi kiểm tra chiều dòng chảy của van Arita, nên kiểm tra luôn cả các thiết bị liên quan trên cùng tuyến ống để tránh lỗi đồng bộ.

Những loại van Arita ít phụ thuộc chiều dòng chảy hơn

Van cổng Arita

Van cổng Arita thường dùng để đóng mở hoàn toàn dòng nước. Với nhiều dòng van cổng, chiều dòng chảy không quá nghiêm ngặt như van 1 chiều hoặc lọc Y. Tuy nhiên, điều đó không có nghĩa là có thể lắp tùy tiện.

Khi lắp van cổng trong hệ thống PCCC, vẫn cần kiểm tra đúng vị trí, đúng hướng tay quay, đủ không gian vận hành và đúng trạng thái đóng mở theo bản vẽ. Với van cổng ty nổi, cần chừa đủ khoảng trống cho ty van di chuyển.

Van bướm Arita

Van bướm Arita thường dùng để đóng mở dòng nước bằng đĩa van xoay. Một số dòng van bướm có thể lắp linh hoạt hơn về chiều dòng chảy so với van 1 chiều, nhưng vẫn cần kiểm tra hướng lắp theo catalogue và yêu cầu thiết kế.

Với van bướm, điều quan trọng là đĩa van phải có đủ khoảng hở để xoay tự do, không bị cấn vào mặt bích, gioăng hoặc thành ống. Nếu lắp sai vị trí hoặc siết lệch, van có thể không đóng mở hết hành trình.

Với van bướm tín hiệu điện Arita, ngoài phần cơ khí, cần kiểm tra tín hiệu báo trạng thái đóng mở có đúng không.

Cách nhận biết chiều dòng chảy trên van Arita

Cách đơn giản nhất là quan sát mũi tên trên thân van. Nhiều loại van có ký hiệu mũi tên đúc nổi hoặc in trên thân để chỉ hướng nước đi qua. Khi lắp đặt, mũi tên này phải trùng với hướng dòng nước thực tế trong đường ống.

Ngoài mũi tên trên thân van, có thể xác định chiều dòng chảy bằng cách xem bản vẽ thiết kế. Trên bản vẽ, nước thường đi từ phòng bơm hoặc nguồn cấp đến các tuyến ống chính, sau đó phân phối đến từng nhánh. Người lắp đặt cần đọc bản vẽ trước khi đưa van vào vị trí.

Trong trường hợp chưa chắc chắn, không nên lắp theo cảm tính. Cần hỏi lại kỹ thuật phụ trách, đơn vị thiết kế hoặc nhà cung cấp để xác nhận đúng chiều trước khi siết cố định van.

Checklist kiểm tra chiều dòng chảy trước khi lắp van Arita

Hậu quả khi lắp sai chiều dòng chảy

Hệ thống không cấp nước đúng hướng

Với van 1 chiều, nếu lắp ngược, nước có thể không đi qua được hoặc dòng nước bị chặn lại. Điều này có thể khiến tuyến ống phía sau không được cấp nước, ảnh hưởng nghiêm trọng đến khả năng chữa cháy.

Không chống được nước chảy ngược

Nếu van 1 chiều bị lắp sai hoặc hoạt động sai, nước có thể chảy ngược về bơm hoặc về nhánh khác. Điều này làm mất áp, ảnh hưởng máy bơm và làm hệ thống vận hành không ổn định.

Lọc Y không giữ cặn đúng cách

Lọc Y lắp sai chiều có thể làm cặn không đọng đúng khoang lọc, giảm hiệu quả bảo vệ thiết bị phía sau. Trong một số trường hợp, dòng nước bị cản trở, làm giảm lưu lượng và áp lực.

Khó nghiệm thu công trình

Lắp sai chiều van là lỗi dễ bị phát hiện khi kiểm tra thực tế hoặc chạy thử hệ thống. Khi đó, đơn vị thi công có thể phải tháo van, xoay lại, thay gioăng, thử áp lại và bổ sung hồ sơ, gây mất thời gian.

Tăng nguy cơ hư hỏng thiết bị

Dòng nước đi sai hướng hoặc bị cản trở có thể gây rung, va đập, áp lực bất thường và làm ảnh hưởng đến các thiết bị như máy bơm, đồng hồ, van báo động hoặc đầu phun sprinkler.

Khi nào cần kiểm tra lại chiều dòng chảy?

Cần kiểm tra chiều dòng chảy trước khi lắp đặt, sau khi lắp xong, trước khi thử áp, trước khi chạy thử bơm và trước khi nghiệm thu. Đây là các thời điểm quan trọng để phát hiện lỗi sớm.

Ngoài ra, nếu hệ thống có thay đổi tuyến ống, thay đổi vị trí van, thay thế van cũ hoặc sửa chữa đường ống, cần kiểm tra lại chiều dòng chảy. Không nên dựa vào vị trí cũ nếu đường ống đã được cải tạo hoặc thay đổi thiết kế.

Với công trình lớn, nên đánh dấu chiều dòng chảy trên bản vẽ hoàn công hoặc tại một số vị trí quan trọng để người vận hành dễ kiểm tra sau này.

Lưu ý khi kiểm tra chiều dòng chảy của từng loại van Arita

Với van 1 chiều lá lật FM Arita, cần kiểm tra mũi tên trên thân van và xác nhận lá van mở theo hướng nước đi. Sau khi chạy thử, nên kiểm tra xem van có tiếng va đập bất thường hoặc có hiện tượng nước chảy ngược không.

Với lọc Y FM Arita, cần kiểm tra mũi tên dòng chảy và hướng bầu lọc. Bầu lọc cần có đủ không gian để tháo lưới vệ sinh. Sau giai đoạn chạy thử ban đầu, nên kiểm tra lưới lọc vì cặn trong đường ống mới thường khá nhiều.

Với van xả khí FM Arita, cần kiểm tra vị trí lắp có phải điểm dễ tích khí không. Van nên được lắp đúng tư thế và không bị che khuất, để dễ kiểm tra khi bảo trì.

Với van bướm Arita, cần kiểm tra hành trình đĩa van. Sau khi siết bulong, nên đóng mở thử để chắc chắn đĩa không bị cấn.

Với van cổng Arita, cần kiểm tra trạng thái mở/đóng và không gian vận hành. Với van cổng ty nổi, cần đảm bảo ty van có thể nhô lên đầy đủ khi mở.

Ai nên chịu trách nhiệm kiểm tra chiều dòng chảy?

Việc kiểm tra chiều dòng chảy không nên chỉ giao cho một người. Đơn vị thi công cần kiểm tra trong quá trình lắp đặt. Kỹ thuật giám sát cần đối chiếu với bản vẽ. Đơn vị nghiệm thu cần kiểm tra lại khi chạy thử hệ thống. Sau khi bàn giao, đội vận hành cũng cần nắm được hướng dòng chảy và chức năng của từng van quan trọng.

Với các công trình PCCC, kiểm tra chéo là rất cần thiết. Một người lắp sai có thể không phát hiện ngay, nhưng nếu có checklist và người giám sát kiểm tra lại, lỗi sẽ được xử lý trước khi nghiệm thu.

Kết luận

Van Arita trong hệ thống PCCC cần kiểm tra chiều dòng chảy, đặc biệt với các dòng van 1 chiều lá lật, lọc Y, van xả khí, van giảm áp và các thiết bị có hướng làm việc cố định. Việc kiểm tra đúng chiều giúp hệ thống cấp nước đúng hướng, chống hồi lưu, lọc cặn hiệu quả, xả khí ổn định và hạn chế lỗi khi nghiệm thu.

Không phải loại van nào cũng phụ thuộc chiều dòng chảy giống nhau, nhưng khi lắp đặt trong hệ thống PCCC, tất cả các van đều cần được kiểm tra theo bản vẽ, catalogue và hướng dẫn kỹ thuật. Chỉ cần một van lắp ngược chiều, hệ thống có thể bị giảm hiệu quả hoặc phải tháo lắp lại trước khi nghiệm thu.

Để đảm bảo an toàn, nên kiểm tra chiều dòng chảy trước khi lắp, sau khi lắp, khi thử áp, khi chạy thử bơm và trước nghiệm thu. Đây là bước đơn giản nhưng rất quan trọng để hệ thống PCCC vận hành ổn định, an toàn và đúng yêu cầu kỹ thuật.
