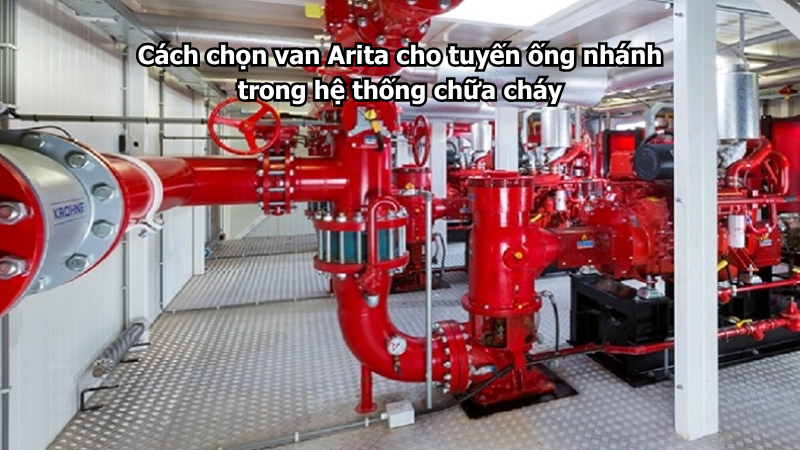

Cách chọn van Arita cho tuyến ống nhánh trong hệ thống chữa cháy

Van Arita cho tuyến ống nhánh trong hệ thống chữa cháy cần được lựa chọn đúng theo chức năng, kích cỡ đường ống, áp lực làm việc và vị trí lắp đặt thực tế. Tuyến ống nhánh thường là phần đường ống dẫn nước từ tuyến chính đến từng khu vực chữa cháy cụ thể như hệ sprinkler, họng nước vách tường, khu vực sản xuất, kho hàng, tầng hầm hoặc từng phân khu trong công trình.

Khác với tuyến ống chính, tuyến nhánh thường có kích cỡ nhỏ hơn, số lượng nhiều hơn và phân bố ở nhiều vị trí khác nhau. Vì vậy, việc chọn van cho tuyến ống nhánh không chỉ cần đúng kỹ thuật mà còn phải dễ thao tác, dễ kiểm tra, thuận tiện bảo trì và phù hợp với yêu cầu nghiệm thu PCCC.

Nếu bạn đang tìm hiểu tổng thể các dòng van dùng cho hệ thống chữa cháy, có thể tham khảo thêm nhóm Van chữa cháy UL/FM Arita để xem thêm các sản phẩm như van cổng, van bướm, van 1 chiều, lọc Y và van xả khí chuyên dùng cho hệ thống PCCC.

Tuyến ống nhánh trong hệ thống chữa cháy là gì?

Tuyến ống nhánh trong hệ thống chữa cháy là các đường ống được tách ra từ tuyến ống chính để cấp nước cho từng khu vực cụ thể. Những tuyến này có thể cấp nước cho đầu phun sprinkler, họng nước vách tường, khu vực kho hàng, khu sản xuất, tầng kỹ thuật, tầng hầm hoặc từng phân vùng chữa cháy trong công trình.

Trong thực tế, tuyến ống nhánh thường có nhiều điểm đóng mở để cô lập từng khu vực khi bảo trì hoặc sửa chữa. Khi một khu vực cần kiểm tra, người vận hành có thể đóng van nhánh mà không cần dừng toàn bộ hệ thống. Đây là lý do van trên tuyến nhánh đóng vai trò rất quan trọng trong việc quản lý hệ thống PCCC.

Tuyến nhánh cũng là nơi dễ phát sinh các vấn đề như cặn bẩn đi vào đầu phun, khí tích tụ tại điểm cao, van bị đóng nhầm hoặc không kiểm tra được trạng thái. Vì vậy, việc chọn đúng loại van Arita cho tuyến ống nhánh sẽ giúp hệ thống vận hành ổn định hơn và dễ kiểm soát hơn.

Vì sao cần chọn đúng van cho tuyến ống nhánh PCCC?

Tuyến ống nhánh tuy nhỏ hơn tuyến chính nhưng lại ảnh hưởng trực tiếp đến từng khu vực chữa cháy. Nếu một van nhánh bị đóng nhầm, bị kẹt hoặc chọn sai loại, khu vực phía sau van có thể không được cấp nước khi xảy ra sự cố.

Trong hệ sprinkler, tuyến nhánh còn liên quan đến khả năng cấp nước cho nhiều đầu phun cùng lúc. Nếu van không mở hoàn toàn, lọc bị nghẹt hoặc có túi khí trong đường ống, lưu lượng và áp lực nước có thể bị ảnh hưởng.

Ngoài ra, tuyến nhánh thường có số lượng van nhiều. Nếu không chọn loại van dễ thao tác và dễ nhận biết trạng thái, việc kiểm tra định kỳ sẽ mất nhiều thời gian. Với hệ thống PCCC, kiểm tra và quản lý trạng thái van là yếu tố rất quan trọng để đảm bảo hệ thống luôn sẵn sàng hoạt động.

Các loại van Arita thường dùng cho tuyến ống nhánh chữa cháy

Van bướm Arita cho tuyến nhánh cần đóng mở nhanh

Van bướm Arita là lựa chọn rất phổ biến cho tuyến ống nhánh trong hệ thống chữa cháy. Dòng van này có thiết kế gọn, trọng lượng nhẹ hơn van cổng và thao tác đóng mở nhanh. Với các tuyến nhánh có không gian lắp đặt hạn chế, van bướm thường phù hợp hơn vì không chiếm nhiều chiều dài trên đường ống.

Van bướm có thể dùng để cô lập từng khu vực khi cần bảo trì, sửa chữa hoặc kiểm tra hệ thống. Trong nhà xưởng, tòa nhà hoặc trung tâm thương mại, van bướm thường được lắp trên các nhánh cấp nước cho từng khu vực sprinkler, từng tầng hoặc từng khu vực kỹ thuật.

Khi chọn van bướm Arita cho tuyến nhánh, cần kiểm tra đúng kích cỡ đường ống, kiểu kết nối, áp lực làm việc và không gian xoay của đĩa van. Nếu đĩa van bị cấn vào mặt bích hoặc thành ống, van có thể không đóng mở hết hành trình.

Van bướm tay quay Arita cho tuyến nhánh dễ tiếp cận

Van bướm tay quay Arita phù hợp với các tuyến ống nhánh có vị trí dễ tiếp cận và không yêu cầu giám sát trạng thái từ xa. Bộ tay quay hộp số giúp thao tác nhẹ hơn, đặc biệt với các kích cỡ lớn hơn hoặc các vị trí cần đóng mở từ từ.

Dòng van này thường phù hợp với tuyến nhánh trong phòng kỹ thuật, trục kỹ thuật, tuyến cấp cho từng khu vực hoặc các nhánh có nhân sự kiểm tra định kỳ. Ưu điểm của van bướm tay quay là dễ sử dụng, cấu tạo không quá phức tạp và chi phí thường hợp lý hơn dòng có tín hiệu điện.

Tuy nhiên, nếu tuyến nhánh cấp cho khu vực quan trọng hoặc yêu cầu quản lý trạng thái chặt chẽ, chỉ dùng van tay quay có thể chưa đủ. Khi đó nên cân nhắc van bướm tín hiệu điện.

Van bướm tín hiệu điện Arita cho tuyến nhánh quan trọng

Van bướm tín hiệu điện Arita phù hợp với các tuyến nhánh cần giám sát trạng thái đóng mở. Dòng van này thường là van vận hành cơ học nhưng có thêm bộ công tắc giám sát, giúp báo trạng thái van về tủ báo cháy hoặc hệ thống giám sát trung tâm.

Trong hệ thống PCCC, nhiều tuyến nhánh cần luôn ở trạng thái mở để sẵn sàng cấp nước. Nếu van bị đóng nhầm mà không ai phát hiện, khu vực phía sau có thể mất khả năng chữa cháy. Van bướm tín hiệu điện giúp giảm rủi ro này bằng cách báo trạng thái van về hệ thống giám sát.

Dòng van này nên được ưu tiên cho các nhánh cấp nước quan trọng như khu vực kho hàng có nguy cơ cháy cao, dây chuyền sản xuất, tầng hầm, phòng kỹ thuật lớn hoặc các khu vực có yêu cầu nghiệm thu chặt chẽ.

Van cổng Arita cho tuyến nhánh cần đóng mở ổn định

Van cổng Arita cũng có thể dùng cho tuyến ống nhánh, đặc biệt ở những vị trí cần đóng mở hoàn toàn dòng nước và muốn hạn chế cản dòng khi van mở hết. Khi van cổng mở hoàn toàn, dòng nước đi qua tương đối thẳng, phù hợp với các tuyến cần lưu lượng ổn định.

Tuy nhiên, van cổng thường có kích thước và trọng lượng lớn hơn van bướm, thao tác chậm hơn và cần nhiều không gian lắp đặt hơn. Vì vậy, trên tuyến nhánh, van cổng thường được dùng khi bản vẽ thiết kế yêu cầu hoặc tại các vị trí cần độ kín tốt, ít cản dòng và không cần đóng mở quá nhanh.

Nếu dùng van cổng cho tuyến nhánh quan trọng, có thể ưu tiên van cổng ty nổi ở vị trí dễ quan sát trạng thái. Nếu lắp trong hố kỹ thuật hoặc không gian thấp, có thể cân nhắc van cổng ty chìm nhưng cần đánh dấu trạng thái rõ ràng.

Van 1 chiều Arita cho tuyến nhánh có nguy cơ hồi lưu

Không phải tuyến nhánh nào cũng cần van 1 chiều, nhưng tại các vị trí có nguy cơ nước chảy ngược, van 1 chiều Arita là thiết bị cần cân nhắc. Van có nhiệm vụ cho nước đi theo một chiều và tự động đóng lại khi dòng nước có xu hướng chảy ngược.

Trong hệ thống chữa cháy, van 1 chiều có thể được dùng tại các nhánh có chênh lệch áp lực, nhánh kết nối giữa các khu vực, nhánh cấp cho thiết bị riêng hoặc các vị trí theo yêu cầu của bản vẽ thiết kế. Việc lắp van 1 chiều đúng vị trí giúp hạn chế hồi lưu, giữ áp ổn định hơn và bảo vệ thiết bị phía sau.

Khi lắp van 1 chiều Arita trên tuyến nhánh, cần đặc biệt chú ý chiều dòng chảy. Nếu lắp ngược, van sẽ không hoạt động đúng chức năng và có thể làm ảnh hưởng đến khả năng cấp nước.

Lọc Y Arita cho tuyến nhánh cần bảo vệ thiết bị

Lọc Y Arita được dùng để giữ lại rác, cặn, mạt hàn và tạp chất trong đường ống. Trên tuyến nhánh, lọc Y thường được lắp trước các thiết bị cần bảo vệ như van báo động, van giảm áp, đồng hồ, thiết bị điều khiển dòng chảy hoặc các khu vực có nhiều đầu phun sprinkler.

Tuyến nhánh có thể chứa nhiều cặn bẩn sau quá trình thi công, đặc biệt ở hệ thống mới lắp đặt. Nếu không có lọc Y tại các vị trí cần thiết, cặn có thể đi sâu vào đầu phun, van điều khiển hoặc thiết bị đo, gây tắc nghẽn hoặc hoạt động không ổn định.

Khi chọn lọc Y Arita cho tuyến nhánh, cần kiểm tra đúng kích cỡ, áp lực, chiều dòng chảy và hướng bầu lọc. Ngoài ra, phải chừa đủ không gian để tháo lưới lọc và vệ sinh định kỳ.

Van xả khí Arita cho điểm cao trên tuyến nhánh

Van xả khí Arita dùng để loại bỏ khí tích tụ trong đường ống. Trên tuyến ống nhánh, khí thường dễ tích lại tại các điểm cao, đoạn ống đổi cao độ, cuối nhánh hoặc khu vực đường ống chạy dài trên trần kỹ thuật.

Nếu không được xả ra ngoài, khí trong tuyến nhánh có thể làm giảm lưu lượng, gây dao động áp lực, tạo tiếng ồn hoặc khiến nước cấp không đều. Với hệ sprinkler, túi khí trong đường ống cũng có thể ảnh hưởng đến khả năng cấp nước ổn định cho các đầu phun.

Van xả khí Arita nên được bố trí tại các điểm dễ tích khí theo bản vẽ thiết kế. Không nên lắp tùy tiện ở vị trí thấp hoặc nơi không có khả năng tụ khí, vì sẽ không phát huy hiệu quả.

Bảng gợi ý chọn van Arita cho tuyến ống nhánh

Cách chọn van Arita cho tuyến nhánh theo từng khu vực

Tuyến nhánh cấp cho hệ sprinkler

Với tuyến nhánh cấp cho hệ sprinkler, cần ưu tiên khả năng cấp nước ổn định và kiểm soát trạng thái van. Van bướm tín hiệu điện Arita là lựa chọn phù hợp nếu tuyến nhánh cần giám sát trạng thái đóng mở. Nếu vị trí dễ kiểm tra và không yêu cầu tín hiệu, có thể dùng van bướm tay quay.

Ngoài van chặn, cần xem xét lọc Y nếu tuyến đó cấp vào cụm thiết bị nhạy cảm hoặc có nguy cơ cặn đi vào đầu phun. Nếu tuyến sprinkler có điểm cao hoặc cuối nhánh dễ tích khí, cần bố trí van xả khí theo thiết kế.

Tuyến nhánh cấp cho họng nước vách tường

Tuyến nhánh cấp cho họng nước vách tường thường cần van đóng mở để cô lập khu vực khi bảo trì. Van bướm tay quay hoặc van cổng Arita có thể được lựa chọn tùy kích cỡ, không gian và yêu cầu thiết kế.

Nếu tuyến nhánh này cấp cho khu vực quan trọng hoặc cần giám sát trạng thái van, có thể dùng van bướm tín hiệu điện. Điều quan trọng là van phải luôn ở trạng thái đúng theo yêu cầu vận hành, không bị đóng nhầm trong quá trình sử dụng.

Tuyến nhánh trong nhà xưởng

Trong nhà xưởng, tuyến nhánh thường phân ra nhiều khu vực như khu sản xuất, khu kho, khu kỹ thuật, khu văn phòng hoặc khu phụ trợ. Với các nhánh này, van bướm Arita thường là lựa chọn phổ biến vì thiết kế gọn, dễ thao tác và phù hợp với không gian kỹ thuật.

Đối với các khu vực có nguy cơ cháy cao hoặc yêu cầu kiểm soát chặt, nên cân nhắc van bướm tín hiệu điện để giám sát trạng thái. Với các nhánh có nhiều điểm cao, nên kiểm tra nguy cơ tích khí để bố trí van xả khí đúng vị trí.

Tuyến nhánh trong tầng hầm hoặc trục kỹ thuật

Tầng hầm và trục kỹ thuật thường có không gian hạn chế, nhiều đường ống đi chung và khó thao tác. Vì vậy, van dùng ở các tuyến nhánh này cần có thiết kế gọn, dễ tiếp cận và không gây vướng khi bảo trì.

Van bướm Arita thường phù hợp hơn van cổng ở những vị trí cần tiết kiệm không gian. Nếu dùng van cổng, cần kiểm tra kỹ khoảng trống vận hành, đặc biệt với van cổng ty nổi vì cần không gian cho ty van di chuyển.

Tuyến nhánh ngoài nhà

Với tuyến nhánh ngoài nhà, cần chú ý đến điều kiện môi trường, khả năng tiếp cận và bảo trì. Nếu van đặt trong hố van hoặc khu vực thấp, có thể cần loại thiết kế gọn và dễ thao tác bằng dụng cụ phù hợp.

Van cổng ty chìm hoặc van bướm có thể được dùng tùy theo bản vẽ thiết kế. Với các vị trí cần kiểm tra trạng thái thường xuyên, nên có nhãn rõ ràng và phương án quản lý trạng thái van để tránh đóng nhầm hoặc mở chưa hết.

Tiêu chí quan trọng khi chọn van Arita cho tuyến ống nhánh

Chọn đúng chức năng của van

Trước khi chọn van, cần xác định rõ mục đích sử dụng. Nếu cần đóng mở tuyến nhánh, chọn van bướm hoặc van cổng. Nếu cần chống nước chảy ngược, chọn van 1 chiều. Nếu cần lọc cặn, chọn lọc Y. Nếu cần xả khí, chọn van xả khí.

Không nên dùng sai chức năng giữa các loại van. Ví dụ, van bướm không thể thay thế van 1 chiều, lọc Y không thể dùng để đóng mở dòng nước, van xả khí không dùng để khóa tuyến ống.

Chọn đúng kích cỡ đường ống

Van phải đúng kích cỡ của tuyến nhánh, thường được thể hiện bằng DN hoặc inch. Nếu chọn sai kích cỡ, van có thể không lắp được, gây phát sinh phụ kiện chuyển đổi hoặc làm ảnh hưởng đến lưu lượng nước chữa cháy.

Với các tuyến nhánh sprinkler hoặc họng nước vách tường, kích cỡ đường ống cần được đối chiếu đúng theo bản vẽ thiết kế. Không nên ước lượng bằng mắt hoặc chọn theo kinh nghiệm nếu chưa kiểm tra bản vẽ.

Chọn đúng áp lực làm việc

Dù là tuyến nhánh, áp lực làm việc vẫn cần phù hợp với hệ thống PCCC. Một số tuyến nhánh ở gần phòng bơm hoặc cấp cho khu vực cao tầng có thể chịu áp lực đáng kể. Vì vậy, van cần đáp ứng đúng cấp áp lực theo thiết kế.

Nếu chọn van có áp lực thấp hơn yêu cầu, hệ thống có thể rò rỉ, hư hỏng hoặc không đạt khi thử áp.

Chọn đúng kiểu kết nối

Van Arita cho tuyến nhánh có thể dùng mặt bích, wafer, lug hoặc kiểu kết nối khác tùy từng sản phẩm và bản vẽ. Khi chọn, cần kiểm tra tiêu chuẩn kết nối, số lỗ bulong, gioăng và không gian lắp đặt.

Với van bướm dạng wafer hoặc lug, cần kiểm tra kỹ khoảng cách mặt bích và vị trí đĩa van để tránh bị cấn khi vận hành.

Ưu tiên loại dễ kiểm tra trạng thái

Tuyến nhánh có số lượng nhiều, vì vậy trạng thái van cần được quản lý rõ ràng. Với các nhánh quan trọng, nên ưu tiên van có chỉ thị trạng thái dễ nhìn hoặc van bướm tín hiệu điện nếu cần báo về tủ giám sát.

Nếu dùng van không có tín hiệu, nên có nhãn ghi trạng thái vận hành bình thường để người kiểm tra dễ nhận biết.

Chừa không gian bảo trì

Van trên tuyến nhánh thường được lắp trong trần kỹ thuật, trục kỹ thuật hoặc khu vực chật. Vì vậy, khi chọn và bố trí van cần chừa đủ không gian để đóng mở, tháo lắp, vệ sinh lọc Y hoặc kiểm tra tín hiệu.

Một van lắp đúng loại nhưng quá khó tiếp cận sẽ gây khó khăn lớn khi bảo trì sau này.

Những lỗi thường gặp khi chọn van cho tuyến ống nhánh

Lỗi đầu tiên là dùng van không đúng chức năng. Ví dụ dùng van bướm thay cho van 1 chiều hoặc bỏ qua van xả khí tại điểm cao dễ tích khí. Điều này có thể làm hệ thống vận hành không ổn định.

Lỗi thứ hai là chọn van không phù hợp với không gian lắp đặt. Nhiều tuyến nhánh nằm trong trục kỹ thuật hẹp, nếu chọn van quá cồng kềnh sẽ khó thao tác và khó bảo trì.

Lỗi thứ ba là không kiểm soát trạng thái van. Một số van nhánh cần luôn mở nhưng lại không có nhãn hoặc không có tín hiệu giám sát, dẫn đến nguy cơ bị đóng nhầm mà không phát hiện.

Lỗi thứ tư là lắp lọc Y hoặc van 1 chiều sai chiều dòng chảy. Đây là lỗi nghiêm trọng vì thiết bị sẽ không làm đúng chức năng.

Lỗi thứ năm là không vệ sinh đường ống trước khi lắp. Cặn bẩn, mạt hàn hoặc dị vật có thể làm kẹt van, tắc lọc hoặc ảnh hưởng đến đầu phun sprinkler.

Lưu ý khi lắp đặt van Arita trên tuyến ống nhánh

Trước khi lắp đặt, cần kiểm tra lại bản vẽ, chủng loại van, kích cỡ, áp lực và kiểu kết nối. Đường ống nên được vệ sinh sạch để loại bỏ rác, đất cát, mạt hàn và dị vật còn sót lại sau thi công.

Với van bướm, cần kiểm tra đĩa van có đủ không gian xoay tự do hay không. Với van 1 chiều và lọc Y, cần lắp đúng chiều mũi tên dòng chảy trên thân van. Với van xả khí, cần lắp tại đúng điểm cao hoặc vị trí dễ tích khí theo thiết kế.

Sau khi lắp xong, cần kiểm tra khả năng đóng mở, độ kín, tình trạng rò rỉ và trạng thái vận hành bình thường. Với van tín hiệu điện, cần kiểm tra thêm tín hiệu báo về tủ trung tâm. Với lọc Y, cần đảm bảo có đủ không gian để tháo lưới lọc và vệ sinh định kỳ.

Kết luận

Cách chọn van Arita cho tuyến ống nhánh trong hệ thống chữa cháy cần dựa trên chức năng của từng vị trí. Nếu cần đóng mở nhanh và tiết kiệm không gian, có thể chọn van bướm Arita. Nếu tuyến nhánh quan trọng cần giám sát trạng thái, nên ưu tiên van bướm tín hiệu điện. Nếu cần đóng mở ổn định và ít cản dòng, có thể dùng van cổng. Nếu cần chống nước chảy ngược, chọn van 1 chiều. Nếu cần lọc cặn, chọn lọc Y. Nếu cần xả khí tại điểm cao, chọn van xả khí.

Tuyến ống nhánh tuy nhỏ hơn tuyến chính nhưng có số lượng nhiều và ảnh hưởng trực tiếp đến từng khu vực chữa cháy. Vì vậy, việc chọn van cần bám sát bản vẽ thiết kế, đúng kích cỡ, đúng áp lực, đúng kiểu kết nối và đúng yêu cầu nghiệm thu.

Khi chọn đúng loại van Arita và lắp đặt đúng kỹ thuật, hệ thống chữa cháy sẽ dễ kiểm soát hơn, dễ bảo trì hơn và vận hành ổn định hơn trong quá trình sử dụng lâu dài.

Câu hỏi thường gặp về cách chọn van Arita cho tuyến ống nhánh PCCC
