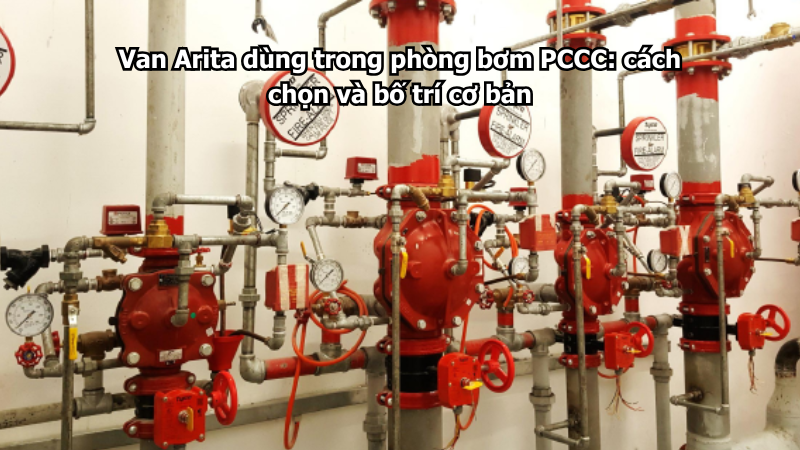

Van Arita dùng trong phòng bơm PCCC: cách chọn và bố trí cơ bản

Van Arita dùng trong phòng bơm PCCC là nhóm van được lắp tại khu vực máy bơm chữa cháy để kiểm soát dòng nước, đóng mở tuyến ống, ngăn nước chảy ngược, bảo vệ thiết bị và hỗ trợ hệ thống vận hành ổn định. Phòng bơm là khu vực trung tâm của hệ thống phòng cháy chữa cháy, vì vậy các loại van lắp tại đây cần được chọn đúng chức năng, đúng áp lực, đúng kích cỡ và bố trí hợp lý theo bản vẽ thiết kế.

Trong thực tế, một phòng bơm PCCC thường có nhiều tuyến ống như đường hút từ bể nước, đường đẩy từ bơm ra hệ thống, đường thử bơm, đường hồi nước, tuyến bơm chính, bơm dự phòng và bơm bù áp. Mỗi vị trí sẽ cần một loại van khác nhau. Nếu chọn sai van hoặc bố trí không hợp lý, hệ thống có thể khó vận hành, khó bảo trì, dễ mất áp hoặc không đạt yêu cầu nghiệm thu.

Nếu bạn đang tìm hiểu tổng thể các dòng van dùng cho hệ thống chữa cháy, có thể tham khảo thêm nhóm Van chữa cháy UL/FM Arita để xem thêm các sản phẩm như van cổng, van bướm, van 1 chiều, lọc Y và van xả khí chuyên dùng cho hệ thống PCCC.

Phòng bơm PCCC có vai trò gì trong hệ thống chữa cháy?

Phòng bơm PCCC là nơi đặt các thiết bị chính để cấp nước cho hệ thống chữa cháy. Tùy quy mô công trình, phòng bơm có thể gồm bơm điện, bơm diesel, bơm bù áp, tủ điều khiển, đường ống hút, đường ống đẩy, đồng hồ áp, van chặn, van 1 chiều, van thử bơm và các thiết bị phụ trợ khác.

Khi xảy ra cháy, bơm chữa cháy sẽ hút nước từ bể chứa hoặc nguồn cấp và đẩy nước vào hệ thống đường ống. Nước sau đó được cấp đến đầu phun sprinkler, họng nước vách tường, trụ chữa cháy hoặc các khu vực cần chữa cháy. Vì vậy, các van trong phòng bơm cần đảm bảo cho dòng nước đi đúng hướng, không bị chảy ngược và có thể cô lập từng thiết bị khi cần bảo trì.

Phòng bơm PCCC là khu vực có áp lực làm việc cao hơn nhiều vị trí khác trong hệ thống. Do đó, việc chọn van ở khu vực này cần cẩn thận hơn. Không nên chọn van chỉ theo giá rẻ, vì nếu van bị rò rỉ, kẹt hoặc không chịu được áp lực, toàn bộ hệ thống chữa cháy có thể bị ảnh hưởng.

Các loại van Arita thường dùng trong phòng bơm PCCC

Van cổng Arita dùng để đóng mở tuyến ống chính

Van cổng Arita là loại van thường gặp trong phòng bơm PCCC. Van được dùng để đóng hoặc mở hoàn toàn dòng nước trên đường hút, đường đẩy hoặc các tuyến ống chính cần cô lập khi bảo trì.

Khi van cổng mở hoàn toàn, dòng nước đi qua tương đối thẳng, ít bị cản trở, phù hợp với các tuyến ống cần lưu lượng lớn. Đây là lý do van cổng thường được sử dụng tại những vị trí quan trọng trong phòng bơm.

Trong phòng bơm PCCC, van cổng không nên dùng để điều tiết lưu lượng theo kiểu mở hé. Chức năng chính của van là đóng hoàn toàn hoặc mở hoàn toàn. Nếu dùng sai cách trong thời gian dài, bề mặt làm kín có thể bị ảnh hưởng, gây rò rỉ hoặc đóng không kín.

Van cổng ty nổi Arita cho vị trí cần quan sát trạng thái

Van cổng ty nổi Arita là lựa chọn phù hợp cho các vị trí cần kiểm tra trạng thái đóng mở nhanh. Khi van mở, phần ty van nhô lên. Khi van đóng, phần ty hạ xuống. Nhờ đó, người vận hành có thể quan sát bằng mắt thường để biết van đang ở trạng thái nào.

Trong phòng bơm PCCC, trạng thái van rất quan trọng. Nếu một van chính bị đóng nhầm mà không phát hiện, hệ thống có thể không cấp nước được khi xảy ra cháy. Vì vậy, tại các vị trí quan trọng như đường đẩy bơm, tuyến cấp chính hoặc cụm van cần theo dõi thường xuyên, van cổng ty nổi thường được ưu tiên hơn.

Khi lắp van ty nổi, cần chừa đủ khoảng trống phía trên để ty van có thể di chuyển hết hành trình. Không nên bố trí van sát trần, sát dầm hoặc sát thiết bị khác.

Van cổng ty chìm Arita cho vị trí hạn chế không gian

Van cổng ty chìm Arita có thiết kế gọn hơn vì phần ty không trồi lên cao khi vận hành. Dòng van này phù hợp với các vị trí bị hạn chế chiều cao hoặc không gian thao tác trong phòng bơm.

Tuy nhiên, nhược điểm của van ty chìm là khó quan sát trực tiếp trạng thái đóng mở. Vì vậy, nếu dùng van cổng ty chìm trong phòng bơm PCCC, cần đánh dấu trạng thái rõ ràng, ghi chú trong hồ sơ vận hành hoặc có quy trình kiểm tra định kỳ để tránh nhầm lẫn.

Van ty chìm có thể dùng cho các tuyến phụ, vị trí ít thao tác hoặc khu vực không đủ không gian cho van ty nổi. Với các tuyến quan trọng, vẫn nên ưu tiên loại dễ quan sát nếu điều kiện lắp đặt cho phép.

Van bướm Arita dùng cho vị trí cần đóng mở nhanh

Van bướm Arita có thiết kế gọn, trọng lượng nhẹ hơn van cổng và thao tác đóng mở nhanh. Trong phòng bơm PCCC, van bướm có thể được dùng tại các tuyến ống cần tiết kiệm không gian hoặc cần thao tác thuận tiện.

Van bướm tay quay phù hợp với các kích cỡ vừa và lớn, giúp người vận hành đóng mở nhẹ hơn nhờ bộ hộp số. Với những vị trí cần giám sát trạng thái van, có thể dùng van bướm tín hiệu điện để gửi tín hiệu đóng mở về tủ báo cháy hoặc hệ thống giám sát.

Khi lắp van bướm, cần kiểm tra khoảng hở để đĩa van xoay tự do. Nếu đĩa van bị cấn vào mặt bích, gioăng hoặc thành ống, van có thể không đóng mở hết hành trình và gây rò rỉ.

Van bướm tín hiệu điện Arita cho tuyến cần giám sát trạng thái

Van bướm tín hiệu điện Arita thường được dùng ở những vị trí cần biết van đang mở hay đóng từ hệ thống giám sát. Dòng van này không nhất thiết là van điều khiển điện tự động, mà thường là van vận hành cơ học có thêm công tắc báo trạng thái.

Trong phòng bơm PCCC, van bướm tín hiệu điện rất hữu ích tại các tuyến cấp quan trọng. Nếu van bị đóng nhầm, tín hiệu có thể báo về tủ trung tâm để người quản lý phát hiện sớm. Điều này giúp hạn chế rủi ro hệ thống không cấp nước do van đang ở trạng thái sai.

Dòng van này phù hợp với các công trình lớn như nhà xưởng, trung tâm thương mại, chung cư, kho hàng, bệnh viện hoặc các công trình yêu cầu nghiệm thu chặt chẽ.

Van 1 chiều lá lật Arita lắp sau máy bơm

Van 1 chiều lá lật Arita là thiết bị rất quan trọng trong phòng bơm PCCC. Van thường được lắp sau máy bơm trên đường đẩy để ngăn nước chảy ngược về bơm khi bơm dừng hoạt động.

Khi bơm chạy, áp lực nước đẩy lá van mở ra. Khi bơm dừng hoặc có dòng nước chảy ngược, lá van tự đóng lại để ngăn hồi lưu. Nhờ đó, van giúp bảo vệ bơm, giữ áp đường ống và hạn chế áp lực ngược tác động lên thiết bị.

Với hệ thống có bơm chính, bơm dự phòng và bơm bù áp, mỗi tuyến bơm thường cần bố trí van 1 chiều riêng. Điều này giúp tránh nước chạy ngược giữa các nhánh bơm và giúp hệ thống vận hành ổn định hơn.

Lọc Y Arita bảo vệ thiết bị phía sau

Lọc Y Arita dùng để giữ lại cặn bẩn, rác, mạt hàn và dị vật trong đường ống. Trong phòng bơm PCCC, lọc Y có thể được bố trí tại các vị trí cần bảo vệ thiết bị phía sau như van giảm áp, đồng hồ, cụm thiết bị điều khiển hoặc các thiết bị có khe hở nhỏ bên trong.

Tuy nhiên, không nên lắp lọc Y tùy tiện ở đầu hút bơm nếu bản vẽ không yêu cầu, vì lọc bị nghẹt có thể làm giảm lượng nước vào bơm. Nếu cần lắp lọc trên tuyến hút hoặc gần bơm, phải có tính toán kỹ về lưu lượng, tổn thất áp và khả năng bảo trì.

Với hệ thống mới thi công, lọc Y nên được kiểm tra và vệ sinh sau giai đoạn chạy thử vì lúc này trong đường ống thường còn nhiều cặn bẩn.

Van xả khí Arita tại điểm cao trong phòng bơm

Van xả khí Arita được dùng để loại bỏ khí tích tụ trong đường ống. Trong phòng bơm, khí có thể xuất hiện khi nạp nước, xả nước, bảo trì hoặc sau thời gian hệ thống không vận hành.

Van xả khí nên được bố trí tại các điểm cao của đường ống, đoạn đổi cao độ hoặc vị trí dễ tích khí theo bản vẽ thiết kế. Nếu khí không được xả ra ngoài, hệ thống có thể bị dao động áp lực, rung giật, gây tiếng ồn hoặc cấp nước không ổn định.

Khi lắp van xả khí, cần đảm bảo van được đặt đúng vị trí khí có thể tập trung, đúng tư thế kỹ thuật và có không gian kiểm tra bảo trì.

Cách bố trí van Arita cơ bản trong phòng bơm PCCC

Bố trí van trên đường hút của bơm

Đường hút là tuyến đưa nước từ bể chứa hoặc nguồn cấp vào máy bơm. Tại tuyến này, cần ưu tiên dòng nước vào bơm thông thoáng và ổn định. Van lắp trên đường hút thường dùng để cô lập bơm khi cần bảo trì hoặc tháo lắp.

Van cổng thường được dùng trên đường hút vì khi mở hoàn toàn, dòng nước đi qua ít bị cản trở. Không nên bố trí quá nhiều thiết bị gây tổn thất áp trên đường hút nếu không có thiết kế cụ thể. Việc lắp lọc Y trước đầu hút bơm cần được tính toán kỹ, không nên tự ý lắp vì có thể làm giảm lưu lượng nước vào bơm nếu lọc bị nghẹt.

Khi bố trí van trên đường hút, cần đảm bảo đủ không gian thao tác và bảo trì. Van không nên đặt quá sát bơm nếu gây khó tháo lắp hoặc kiểm tra sau này.

Bố trí van trên đường đẩy của bơm

Đường đẩy là tuyến nước từ bơm đi ra hệ thống chữa cháy. Đây là vị trí thường có áp lực cao, vì vậy van cần chọn đúng cấp áp lực và đúng tiêu chuẩn kỹ thuật.

Sau mỗi bơm chữa cháy thường cần bố trí van 1 chiều để ngăn nước chảy ngược về bơm. Sau đó có thể bố trí van chặn như van cổng hoặc van bướm để cô lập tuyến bơm khi cần bảo trì. Cách bố trí cụ thể cần tuân theo bản vẽ thiết kế của từng hệ thống.

Tại đường đẩy, nếu dùng van cổng ty nổi, người vận hành có thể dễ dàng kiểm tra trạng thái. Nếu dùng van bướm tín hiệu điện, trạng thái van có thể được giám sát từ tủ trung tâm.

Bố trí van cho bơm bù áp

Bơm bù áp có nhiệm vụ duy trì áp lực trong hệ thống khi có rò rỉ nhỏ hoặc giảm áp nhẹ. Dù lưu lượng thường nhỏ hơn bơm chính, tuyến bơm bù áp vẫn cần van chặn và van 1 chiều phù hợp.

Van 1 chiều trên tuyến bơm bù áp giúp ngăn nước chảy ngược qua bơm. Van chặn giúp cô lập bơm khi bảo trì. Các van ở tuyến này cần dễ thao tác, dễ kiểm tra và không bị đặt ở vị trí quá khó tiếp cận.

Nếu bơm bù áp hoạt động quá thường xuyên, ngoài kiểm tra bơm cần kiểm tra cả các van liên quan, đặc biệt là van 1 chiều và các điểm có nguy cơ rò rỉ áp.

Bố trí van trên đường thử bơm

Đường thử bơm thường dùng để kiểm tra khả năng vận hành của máy bơm mà không nhất thiết cấp nước trực tiếp vào toàn bộ hệ thống. Trên tuyến này thường cần van đóng mở để điều tiết quá trình thử theo quy trình kỹ thuật.

Van trên đường thử bơm cần dễ thao tác, có không gian vận hành và được đánh dấu rõ để tránh nhầm với tuyến cấp nước chính. Nếu bố trí không rõ ràng, người vận hành mới có thể thao tác sai, ảnh hưởng đến quá trình kiểm tra hệ thống.

Bố trí van tại các tuyến cấp ra hệ thống

Từ phòng bơm, nước sẽ được đẩy ra các tuyến chính của hệ thống PCCC. Tại các tuyến cấp ra này, cần bố trí van chặn để có thể cô lập từng khu vực khi sửa chữa hoặc kiểm tra.

Với tuyến quan trọng, nên ưu tiên van dễ quan sát trạng thái hoặc van có tín hiệu giám sát. Nếu van cấp chính bị đóng mà không được phát hiện, toàn bộ khu vực phía sau có thể mất khả năng chữa cháy.

Ở các công trình lớn, việc ghi nhãn từng tuyến van rất quan trọng. Mỗi van nên có tên tuyến, khu vực cấp nước và trạng thái vận hành bình thường để người quản lý dễ kiểm tra.

Bảng gợi ý chọn van Arita trong phòng bơm PCCC

Nguyên tắc chọn van Arita cho phòng bơm PCCC

Chọn đúng chức năng của từng loại van

Mỗi loại van trong phòng bơm có nhiệm vụ riêng. Van cổng và van bướm dùng để đóng mở dòng nước. Van 1 chiều dùng để ngăn nước chảy ngược. Lọc Y dùng để giữ cặn bẩn. Van xả khí dùng để loại bỏ khí trong đường ống. Không nên dùng một loại van để thay thế tùy tiện cho loại khác.

Chọn đúng kích cỡ và áp lực làm việc

Kích cỡ van phải đúng với đường ống theo bản vẽ. Nếu chọn sai kích cỡ, hệ thống có thể không lắp được hoặc làm ảnh hưởng đến lưu lượng nước chữa cháy. Áp lực làm việc của van cũng phải phù hợp với áp lực hệ thống, đặc biệt ở khu vực sau bơm.

Ưu tiên van dễ kiểm tra trạng thái ở tuyến quan trọng

Trong phòng bơm PCCC, các tuyến chính nên sử dụng van dễ kiểm tra trạng thái như van cổng ty nổi hoặc van có tín hiệu giám sát. Điều này giúp giảm rủi ro van bị đóng nhầm mà không được phát hiện.

Kiểm tra hồ sơ kỹ thuật trước khi lắp đặt

Với hệ thống PCCC, hồ sơ là yếu tố rất quan trọng. Khi chọn van Arita, cần kiểm tra catalogue, CO, CQ, chứng chỉ liên quan, thông số áp lực, kích cỡ, kiểu kết nối và model cụ thể. Không nên chỉ chọn theo tên gọi chung.

Bám sát bản vẽ thiết kế và yêu cầu nghiệm thu

Phòng bơm PCCC là khu vực quan trọng, vì vậy không nên tự ý thay đổi chủng loại van, vị trí van hoặc hướng lắp nếu chưa được đơn vị thiết kế, chủ đầu tư hoặc kỹ thuật phụ trách xác nhận. Mọi thay đổi cần đảm bảo không ảnh hưởng đến khả năng cấp nước chữa cháy và quá trình nghiệm thu.

Lưu ý khi lắp đặt van Arita trong phòng bơm PCCC

Trước khi lắp đặt, cần vệ sinh đường ống để loại bỏ mạt hàn, đất cát, rác hoặc dị vật. Đây là bước quan trọng vì các tạp chất này có thể làm kẹt van 1 chiều, tắc lọc Y, ảnh hưởng bề mặt làm kín hoặc gây hư hỏng thiết bị phía sau.

Với van mặt bích, cần đặt gioăng đúng vị trí và siết bulong đều theo đường chéo. Không nên siết lệch một bên vì có thể làm hở gioăng, cong mặt bích hoặc gây rò rỉ khi thử áp.

Với van 1 chiều, cần lắp đúng chiều dòng chảy theo mũi tên trên thân van. Nếu lắp ngược, van sẽ không thực hiện đúng chức năng và có thể làm ảnh hưởng đến toàn bộ tuyến bơm.

Với van bướm, cần kiểm tra khoảng hở cho đĩa van xoay. Nếu đĩa van bị cấn, van có thể không đóng mở hết hành trình hoặc bị hư trong quá trình vận hành.

Với van tín hiệu điện, cần kiểm tra cả phần cơ khí và phần tín hiệu. Sau khi đấu nối, cần thử trạng thái đóng mở và kiểm tra xem tín hiệu báo về tủ trung tâm có đúng hay không.

Các lỗi thường gặp khi bố trí van trong phòng bơm PCCC

Một lỗi thường gặp là bố trí van quá sát tường, sát bơm hoặc sát thiết bị khác, khiến việc thao tác và bảo trì sau này rất khó khăn. Phòng bơm cần có không gian đủ rộng để người vận hành đóng mở van, tháo lắp, kiểm tra và xử lý sự cố.

Lỗi thứ hai là dùng sai chức năng van. Ví dụ dùng van bướm hoặc van cổng thay cho van 1 chiều, dùng lọc Y sai vị trí hoặc bỏ qua van xả khí tại điểm cao. Những lỗi này có thể làm hệ thống vận hành không ổn định.

Lỗi thứ ba là không đánh dấu trạng thái van. Trong phòng bơm có nhiều tuyến ống, nếu không ghi nhãn rõ, người vận hành dễ nhầm lẫn giữa tuyến bơm chính, bơm dự phòng, bơm bù áp, đường thử bơm và tuyến cấp ra hệ thống.

Lỗi thứ tư là không kiểm tra tín hiệu của van bướm tín hiệu điện. Nếu chỉ lắp cơ khí mà không thử tín hiệu, tủ giám sát có thể nhận sai trạng thái van, ảnh hưởng đến quá trình nghiệm thu và vận hành.

Bảo trì van Arita trong phòng bơm PCCC

Các van trong phòng bơm PCCC cần được đưa vào kế hoạch kiểm tra định kỳ. Với van cổng và van bướm, nên đóng mở thử theo lịch để tránh kẹt hoặc bó cứng do lâu ngày không vận hành. Với van 1 chiều, cần kiểm tra hiện tượng rò ngược, tiếng ồn, rung giật hoặc áp lực bất thường.

Với lọc Y, cần vệ sinh lưới lọc sau giai đoạn chạy thử và kiểm tra định kỳ trong quá trình sử dụng. Nếu lọc bị nghẹt, áp lực và lưu lượng phía sau có thể giảm, ảnh hưởng đến hệ thống chữa cháy.

Với van xả khí, cần kiểm tra tình trạng rò nước, khả năng xả khí và độ kín sau khi xả. Với van tín hiệu điện, cần kiểm tra cả trạng thái cơ khí và tín hiệu báo về tủ trung tâm.

Việc bảo trì không nên chỉ làm trên giấy tờ. Phòng bơm là khu vực quyết định khả năng cấp nước chữa cháy, vì vậy mỗi van cần được kiểm tra thực tế, ghi nhận trạng thái và xử lý sớm khi có dấu hiệu bất thường.

Kết luận

Van Arita dùng trong phòng bơm PCCC cần được lựa chọn và bố trí theo đúng chức năng của từng tuyến ống. Van cổng thường dùng để đóng mở đường hút, đường đẩy và tuyến cấp chính. Van cổng ty nổi phù hợp với vị trí cần quan sát trạng thái. Van bướm phù hợp với tuyến cần đóng mở nhanh. Van bướm tín hiệu điện phù hợp với vị trí cần giám sát. Van 1 chiều lá lật cần lắp sau bơm để ngăn nước chảy ngược. Lọc Y dùng để bảo vệ thiết bị phía sau, còn van xả khí giúp loại bỏ khí tại các điểm cao.

Để phòng bơm PCCC vận hành ổn định, người dùng cần chọn đúng loại van, đúng kích cỡ, đúng áp lực, đúng kiểu kết nối và đúng vị trí lắp đặt. Đồng thời, cần chừa không gian thao tác, ghi nhãn rõ từng tuyến, kiểm tra tín hiệu nếu có và bảo trì định kỳ. Khi được bố trí hợp lý, các dòng van Arita sẽ hỗ trợ phòng bơm hoạt động an toàn, dễ kiểm soát và thuận tiện hơn trong quá trình nghiệm thu cũng như vận hành lâu dài.
