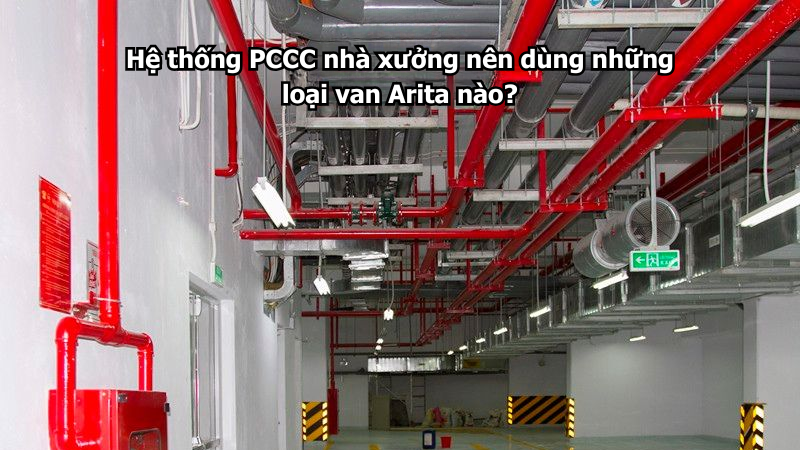

Hệ thống PCCC nhà xưởng nên dùng những loại van Arita nào?

Hệ thống PCCC nhà xưởng thường có quy mô lớn, đường ống dài, nhiều khu vực cấp nước chữa cháy và yêu cầu vận hành ổn định khi xảy ra sự cố. Vì vậy, việc lựa chọn đúng loại van là yếu tố rất quan trọng để hệ thống có thể cấp nước nhanh, giữ áp tốt, kiểm soát dòng chảy chính xác và thuận lợi khi nghiệm thu.

Trong nhóm thiết bị van cho hệ thống chữa cháy, van PCCC Arita là lựa chọn được nhiều công trình quan tâm nhờ có nhiều dòng sản phẩm phù hợp cho phòng bơm, tuyến ống cấp chính, hệ sprinkler, họng nước vách tường và các nhánh đường ống trong nhà xưởng. Tùy theo vị trí lắp đặt, nhà xưởng có thể cần dùng van cổng, van bướm, van 1 chiều, lọc Y, van xả khí và một số dòng van có tín hiệu giám sát trạng thái.

Nếu bạn đang cần xem tổng thể các dòng van dùng cho hệ thống chữa cháy, có thể tham khảo thêm nhóm Van chữa cháy UL/FM Arita để nắm rõ các sản phẩm phổ biến như van cổng, van bướm, van 1 chiều, lọc Y và van xả khí chuyên dùng cho PCCC.

Đặc điểm của hệ thống PCCC trong nhà xưởng

Hệ thống phòng cháy chữa cháy trong nhà xưởng thường có yêu cầu khác với hệ thống dân dụng nhỏ. Nhà xưởng thường có diện tích rộng, nhiều khu sản xuất, kho chứa hàng, khu kỹ thuật, khu văn phòng phụ trợ và nhiều tuyến ống cấp nước chữa cháy chạy xa nhau.

Do quy mô lớn, hệ thống thường cần máy bơm chữa cháy, bể nước, tuyến ống cấp chính, đường ống nhánh, hệ sprinkler, họng nước vách tường, trụ chữa cháy hoặc hệ thống cấp nước ngoài nhà. Mỗi khu vực sẽ cần bố trí van để đóng mở, cô lập, bảo vệ, chống chảy ngược, lọc cặn và xả khí.

Trong nhà xưởng, nếu chọn sai van hoặc lắp sai vị trí, hệ thống có thể gặp các vấn đề như mất áp, nước chảy ngược, cặn bẩn làm kẹt thiết bị, van khó đóng mở, không giám sát được trạng thái van hoặc khó nghiệm thu. Vì vậy, van PCCC không nên chọn tùy tiện theo giá rẻ mà cần chọn đúng chức năng và đúng yêu cầu thiết kế.

Hệ thống PCCC nhà xưởng nên dùng những loại van Arita nào?

Van cổng PCCC Arita cho tuyến ống chính

Van cổng PCCC Arita là một trong những loại van quan trọng trong hệ thống chữa cháy nhà xưởng. Van thường được lắp trên tuyến ống cấp chính, đường hút, đường đẩy của máy bơm, khu vực phòng bơm hoặc các tuyến cần đóng mở hoàn toàn dòng nước.

Khi van mở hết, dòng nước đi qua tương đối thẳng và ít bị cản trở, phù hợp với các tuyến ống cần lưu lượng lớn. Trong nhà xưởng, van cổng thường dùng để cô lập từng khu vực khi cần bảo trì, sửa chữa hoặc kiểm tra hệ thống.

Dòng van này không nên dùng để điều tiết lưu lượng theo kiểu mở hé lâu dài. Chức năng chính của van cổng là đóng hoàn toàn hoặc mở hoàn toàn. Nếu cần kiểm soát lưu lượng linh hoạt, cần xem xét thiết bị phù hợp khác theo thiết kế.

Van cổng ty nổi Arita cho vị trí cần quan sát trạng thái

Van cổng ty nổi Arita phù hợp với các vị trí quan trọng trong hệ thống PCCC nhà xưởng, đặc biệt là phòng bơm, tuyến ống chính hoặc khu vực kỹ thuật dễ quan sát. Đặc điểm của van ty nổi là phần ty van sẽ nhô lên khi mở và hạ xuống khi đóng, giúp người vận hành nhận biết trạng thái van bằng mắt thường.

Trong hệ thống chữa cháy, việc biết van đang mở hay đóng rất quan trọng. Nếu một van chính bị đóng nhầm mà không được phát hiện, nước chữa cháy có thể không cấp đến đúng khu vực khi xảy ra sự cố. Vì vậy, van cổng ty nổi thường được ưu tiên tại các tuyến ống cần kiểm tra trạng thái thường xuyên.

Đối với nhà xưởng có quy mô lớn, nhiều ca vận hành hoặc nhiều người phụ trách kỹ thuật, van ty nổi giúp việc kiểm tra định kỳ dễ hơn và giảm rủi ro thao tác sai trạng thái.

Van cổng ty chìm Arita cho hố van và không gian hạn chế

Van cổng ty chìm Arita có thiết kế gọn hơn vì phần ty không trồi lên cao khi đóng mở. Dòng van này phù hợp với hố van ngoài nhà xưởng, trục kỹ thuật thấp, vị trí gần tường, khu vực có nhiều đường ống giao nhau hoặc nơi bị hạn chế chiều cao lắp đặt.

Trong nhà xưởng, van cổng ty chìm có thể dùng tại các tuyến ống ngoài nhà, khu vực ngầm hoặc vị trí cần tiết kiệm không gian. Tuy nhiên, do khó quan sát trạng thái đóng mở bằng mắt thường, khi dùng van ty chìm cần có phương án đánh dấu trạng thái, ghi chú hồ sơ kỹ thuật và kiểm tra định kỳ rõ ràng.

Nếu vị trí là tuyến ống quan trọng và cần kiểm tra trạng thái nhanh, nên cân nhắc van ty nổi thay vì ty chìm.

Van bướm PCCC Arita cho tuyến ống cần đóng mở nhanh

Van bướm PCCC Arita là dòng van có thiết kế gọn, trọng lượng nhẹ hơn van cổng và thao tác đóng mở nhanh. Van thường được dùng trên các tuyến ống nhánh, hệ sprinkler, khu vực kỹ thuật hoặc các vị trí cần tiết kiệm không gian lắp đặt.

Trong nhà xưởng, hệ thống đường ống thường chạy dài và phân nhiều nhánh. Nếu tất cả vị trí đều dùng van cổng, chi phí và không gian lắp đặt có thể tăng lên. Vì vậy, van bướm là lựa chọn phù hợp cho nhiều tuyến ống cần đóng mở nhanh, dễ thao tác và dễ bố trí.

Van bướm Arita có thể dùng dạng tay quay hoặc dạng có tín hiệu điện tùy theo yêu cầu giám sát của từng khu vực. Khi lắp đặt, cần đảm bảo đĩa van có đủ không gian xoay, không bị cấn vào mặt bích hoặc thành ống.

Van bướm tay quay UL/FM Arita cho vị trí vận hành tại chỗ

Van bướm tay quay UL/FM Arita phù hợp với các vị trí cần đóng mở tại chỗ, dễ tiếp cận và không bắt buộc giám sát trạng thái từ xa. Bộ tay quay hộp số giúp thao tác nhẹ hơn, đặc biệt với các kích cỡ lớn trong hệ thống nhà xưởng.

Dòng van này có thể dùng tại các tuyến nhánh, khu vực kỹ thuật, tuyến ống phụ hoặc vị trí có nhân sự kiểm tra định kỳ. Ưu điểm là cấu tạo đơn giản, dễ vận hành, chi phí hợp lý hơn so với dòng có tín hiệu điện.

Tuy nhiên, nếu van được lắp tại vị trí quan trọng mà trạng thái đóng mở cần được giám sát liên tục, van tay quay thông thường có thể chưa đủ. Khi đó nên cân nhắc van bướm tín hiệu điện.

Van bướm tín hiệu điện UL/FM Arita cho tuyến ống quan trọng

Van bướm tín hiệu điện UL/FM Arita là lựa chọn rất phù hợp cho hệ thống PCCC nhà xưởng ở các vị trí cần giám sát trạng thái van. Dòng van này có thêm bộ công tắc giám sát, giúp báo trạng thái đóng hoặc mở về tủ báo cháy hoặc hệ thống giám sát trung tâm.

Trong nhà xưởng, nếu một van cấp nước chữa cháy bị đóng nhầm mà không phát hiện, hậu quả có thể rất nghiêm trọng. Van bướm tín hiệu điện giúp giảm rủi ro này bằng cách cho phép hệ thống theo dõi trạng thái van.

Dòng van này nên được ưu tiên ở các tuyến ống chính, hệ sprinkler quan trọng, khu vực cấp nước cho kho hàng, xưởng sản xuất có nguy cơ cháy cao hoặc các vị trí yêu cầu nghiệm thu kỹ về khả năng giám sát trạng thái.

Van 1 chiều lá lật FM Arita sau máy bơm chữa cháy

Van 1 chiều lá lật FM Arita là thiết bị rất cần thiết trong hệ thống PCCC nhà xưởng. Chức năng chính của van là cho nước chảy theo một chiều và ngăn không cho nước chảy ngược lại.

Vị trí lắp phổ biến nhất là sau máy bơm chữa cháy. Khi bơm hoạt động, nước được đẩy vào hệ thống. Khi bơm dừng, van 1 chiều sẽ ngăn nước trong đường ống chảy ngược về bơm. Điều này giúp bảo vệ bơm, giữ áp lực hệ thống và hạn chế hiện tượng hồi lưu.

Trong các nhà xưởng có nhiều bơm như bơm chính, bơm dự phòng và bơm bù áp, van 1 chiều càng quan trọng. Mỗi tuyến bơm cần được bố trí van phù hợp để tránh nước chạy ngược giữa các nhánh hoặc ảnh hưởng đến hoạt động của bơm khác.

Lọc Y FM Arita để bảo vệ thiết bị phía sau

Lọc Y FM Arita có nhiệm vụ giữ lại rác, cặn bẩn, mạt hàn và tạp chất trong đường ống. Trong nhà xưởng, hệ thống PCCC thường có nhiều đoạn ống dài, quá trình thi công có thể để lại mạt hàn, đất cát, rỉ sét hoặc dị vật bên trong đường ống.

Nếu không có lọc Y, các tạp chất này có thể đi vào van báo động, van giảm áp, đồng hồ, đầu phun sprinkler hoặc các thiết bị điều khiển dòng chảy. Điều này có thể gây kẹt, tắc nghẽn hoặc làm thiết bị hoạt động không ổn định.

Lọc Y FM Arita thường được lắp trước các thiết bị cần bảo vệ như cụm van báo động sprinkler, van giảm áp, đồng hồ đo lưu lượng hoặc các thiết bị có khe hở nhỏ bên trong. Sau khi hệ thống chạy thử, lọc Y nên được kiểm tra và vệ sinh để loại bỏ cặn bẩn tích tụ ban đầu.

Van xả khí FM Arita tại điểm cao của đường ống

Van xả khí FM Arita dùng để loại bỏ khí tích tụ trong đường ống chữa cháy. Trong nhà xưởng, đường ống PCCC có thể đi qua nhiều khu vực, nhiều cao độ, nhiều đoạn vượt dầm, đi lên – đi xuống hoặc chạy dài trên cao. Đây là các vị trí dễ hình thành túi khí.

Nếu khí bị giữ lại trong đường ống, hệ thống có thể bị giảm lưu lượng, dao động áp lực, rung giật hoặc cấp nước không ổn định. Van xả khí giúp đưa lượng khí này ra ngoài, giúp đường ống điền đầy nước tốt hơn và vận hành ổn định hơn.

Van xả khí nên được bố trí tại điểm cao của đường ống, cuối tuyến ống, điểm cuối nhánh hoặc các đoạn đổi cao độ theo bản vẽ thiết kế. Không nên lắp van xả khí theo cảm tính ở vị trí thấp hoặc nơi không có khả năng tích khí.

Bảng gợi ý các loại van Arita nên dùng cho hệ thống PCCC nhà xưởng

Nên ưu tiên loại van nào cho phòng bơm PCCC nhà xưởng?

Phòng bơm là khu vực rất quan trọng trong hệ thống PCCC nhà xưởng. Tại đây thường cần các loại van có độ tin cậy cao, dễ kiểm tra và dễ bảo trì.

Ở phòng bơm, nên ưu tiên van cổng ty nổi cho các tuyến cần quan sát trạng thái đóng mở. Van 1 chiều lá lật nên lắp sau bơm để ngăn nước chảy ngược. Van bướm tay quay hoặc van bướm tín hiệu điện có thể dùng tại các vị trí cần đóng mở nhanh hoặc cần giám sát trạng thái. Nếu có thiết bị cần bảo vệ khỏi cặn, nên bố trí lọc Y đúng vị trí theo thiết kế.

Khi bố trí van trong phòng bơm, cần chừa đủ không gian thao tác, bảo trì, tháo lắp và kiểm tra. Không nên đặt van quá sát tường, sát thiết bị khác hoặc ở vị trí khó tiếp cận.

Nên ưu tiên loại van nào cho hệ sprinkler nhà xưởng?

Hệ sprinkler trong nhà xưởng thường có nhiều nhánh ống và nhiều đầu phun. Để hệ thống hoạt động ổn định, cần bố trí van phù hợp tại các tuyến cấp chính, cụm van báo động, nhánh cấp nước và khu vực cần giám sát trạng thái.

Van bướm tín hiệu điện thường được ưu tiên ở các tuyến sprinkler quan trọng để giám sát trạng thái đóng mở. Lọc Y có thể được lắp trước cụm van báo động hoặc các thiết bị nhạy cảm để giữ cặn bẩn. Van xả khí nên bố trí tại điểm cao hoặc cuối tuyến nếu hệ thống có nguy cơ tích khí.

Với hệ sprinkler, điều quan trọng là không để van cấp nước chính bị đóng mà không phát hiện. Vì vậy, các van có khả năng báo trạng thái thường mang lại lợi ích lớn trong vận hành và nghiệm thu.

Nên chọn van Arita theo tiêu chí nào?

Khi chọn van Arita cho hệ thống PCCC nhà xưởng, trước hết cần bám sát bản vẽ thiết kế đã được phê duyệt. Không nên tự ý thay đổi chủng loại van, kích cỡ, cấp áp lực hoặc kiểu kết nối nếu chưa được đơn vị kỹ thuật xác nhận.

Tiếp theo cần kiểm tra kích cỡ đường ống. Van phải đúng DN hoặc inch để đảm bảo lắp đặt chính xác và không làm ảnh hưởng đến lưu lượng nước chữa cháy. Áp lực làm việc của van cũng phải phù hợp với hệ thống, đặc biệt tại phòng bơm và tuyến ống cấp chính.

Kiểu kết nối cũng rất quan trọng. Một số vị trí dùng mặt bích, một số dùng wafer, lug hoặc kết nối khác tùy thiết kế. Chọn sai kiểu kết nối có thể làm phát sinh phụ kiện chuyển đổi hoặc ảnh hưởng đến tiến độ thi công.

Ngoài ra, công trình PCCC nhà xưởng thường cần hồ sơ nghiệm thu rõ ràng. Vì vậy, khi chọn van cần kiểm tra catalogue, CO, CQ, chứng chỉ liên quan và thông số kỹ thuật theo từng model cụ thể.

Lưu ý khi lắp đặt van Arita trong hệ thống PCCC nhà xưởng

Trước khi lắp đặt, cần vệ sinh đường ống để loại bỏ mạt hàn, đất cát, rác hoặc dị vật còn sót lại sau thi công. Đây là bước quan trọng vì cặn bẩn có thể làm kẹt lá van, tắc lọc Y, ảnh hưởng đầu phun hoặc làm hỏng bề mặt làm kín.

Với van mặt bích, cần đặt gioăng đúng vị trí và siết bulong đều theo đường chéo. Không nên siết lệch một bên vì có thể làm hở gioăng, cong mặt bích hoặc gây rò rỉ khi thử áp.

Với van bướm, cần đảm bảo đĩa van có đủ khoảng hở để xoay tự do. Nếu đĩa bị cấn vào thành ống hoặc gioăng, van có thể không đóng mở hết hành trình.

Với van 1 chiều, lọc Y và van xả khí, cần đặc biệt chú ý chiều lắp đặt. Van 1 chiều và lọc Y cần đúng chiều dòng chảy. Van xả khí cần đặt tại vị trí khí có thể tích tụ và lắp đúng tư thế kỹ thuật.

Sau khi lắp đặt, cần chạy thử, kiểm tra độ kín, kiểm tra áp lực, kiểm tra tín hiệu đối với van bướm tín hiệu điện và ghi nhận trạng thái các van quan trọng vào hồ sơ vận hành.

Kết luận

Hệ thống PCCC nhà xưởng nên sử dụng nhiều loại van Arita khác nhau tùy theo từng vị trí và chức năng. Các dòng thường cần gồm van cổng, van cổng ty nổi, van cổng ty chìm, van bướm tay quay, van bướm tín hiệu điện, van 1 chiều lá lật, lọc Y và van xả khí.

Trong đó, van cổng phù hợp cho tuyến ống chính và phòng bơm, van bướm phù hợp cho các tuyến cần đóng mở nhanh, van bướm tín hiệu điện phù hợp vị trí cần giám sát trạng thái, van 1 chiều giúp chống nước chảy ngược, lọc Y bảo vệ thiết bị khỏi cặn bẩn, còn van xả khí giúp hệ thống vận hành ổn định hơn.

Để lựa chọn đúng, cần dựa vào bản vẽ thiết kế, vị trí lắp đặt, áp lực làm việc, kích cỡ đường ống, yêu cầu nghiệm thu và khả năng bảo trì sau này. Khi chọn đúng van và lắp đúng kỹ thuật, hệ thống PCCC nhà xưởng sẽ an toàn hơn, ổn định hơn và dễ quản lý hơn trong quá trình vận hành lâu dài.
