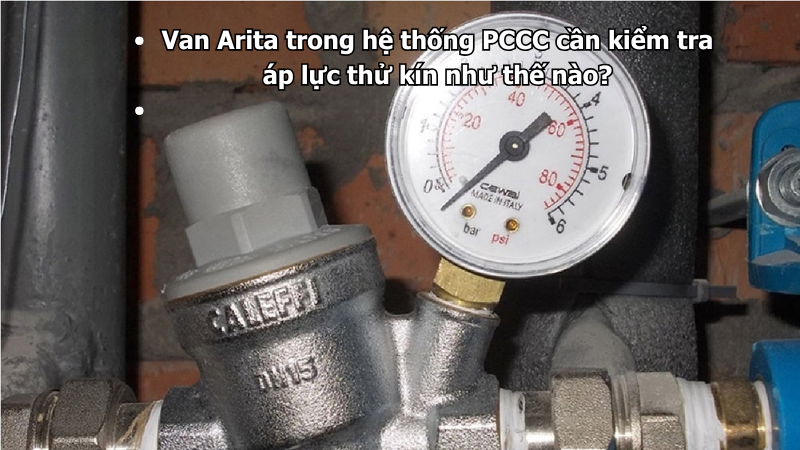

Van Arita trong hệ thống PCCC cần kiểm tra áp lực thử kín như thế nào?

Van Arita trong hệ thống PCCC cần kiểm tra áp lực thử kín trước khi nghiệm thu, bàn giao hoặc đưa hệ thống vào sử dụng chính thức. Đây là bước quan trọng để xác nhận van, mặt bích, gioăng, thân van, trục van và các mối nối xung quanh có đảm bảo độ kín khi hệ thống chịu áp lực hay không. Nếu không thử kín đúng cách, các lỗi như rò nước, tụt áp, hở gioăng, nứt thân van hoặc van đóng không kín có thể chỉ phát hiện khi hệ thống đã vận hành, gây mất thời gian xử lý và ảnh hưởng đến an toàn công trình.

Trong hệ thống phòng cháy chữa cháy, van Arita có thể được lắp tại phòng bơm, tuyến ống chính, tuyến ống nhánh, hệ sprinkler, tầng hầm, đường ống ngoài trời, tủ kỹ thuật hoặc hố van. Mỗi vị trí có điều kiện áp lực khác nhau, nhưng nguyên tắc chung là van phải chịu được áp lực thử theo thiết kế, không rò rỉ ra ngoài và không làm hệ thống bị tụt áp bất thường trong thời gian kiểm tra.

Nếu bạn đang tìm hiểu tổng thể các dòng van dùng trong hệ thống chữa cháy, có thể tham khảo thêm nhóm Van chữa cháy UL/FM Arita để xem thêm các sản phẩm như van cổng, van bướm, van 1 chiều, lọc Y và van xả khí chuyên dùng cho PCCC.

Áp lực thử kín trong hệ thống PCCC là gì?

Áp lực thử kín là mức áp lực được đưa vào đường ống để kiểm tra khả năng giữ kín của hệ thống. Khi thử kín, nước được nạp đầy vào đường ống và áp lực được tăng lên theo yêu cầu thiết kế hoặc quy trình nghiệm thu. Sau đó, đội kỹ thuật theo dõi xem hệ thống có bị rò rỉ, tụt áp hoặc phát sinh lỗi tại van và các mối nối hay không.

Với van Arita, thử kín giúp kiểm tra nhiều vị trí quan trọng như mặt bích, gioăng, thân van, trục van, nắp van, nắp lọc Y và phần làm kín bên trong van. Nếu van bị lỗi hoặc lắp đặt chưa đúng kỹ thuật, nước thường sẽ rò ra tại các điểm này khi áp lực tăng.

Cần phân biệt thử kín với thử vận hành. Thử kín chủ yếu kiểm tra độ kín dưới áp lực. Thử vận hành kiểm tra thêm khả năng đóng mở, tín hiệu điện, hoạt động của bơm, van 1 chiều, lọc Y, van xả khí và các thiết bị liên quan.

Vì sao van Arita cần kiểm tra áp lực thử kín?

Van trong hệ thống PCCC thường chịu áp lực cao hơn nhiều hệ thống nước thông thường, đặc biệt tại phòng bơm, đường đẩy sau bơm và tuyến cấp chính. Nếu van không kín, hệ thống có thể tụt áp, bơm bù áp chạy liên tục hoặc nước rò ra tại các vị trí khó quan sát như âm trần, tầng hầm, hố van.

Thử kín giúp phát hiện sớm các lỗi trước khi hoàn thiện trần, đóng hộp kỹ thuật hoặc bàn giao công trình. Với các van lắp âm trần hoặc trong tủ kỹ thuật, nếu không thử kỹ trước, sau này rò nước sẽ rất khó xử lý.

Ngoài ra, áp lực thử kín còn giúp xác nhận việc lắp đặt đã đúng hay chưa. Một van tốt nhưng gioăng đặt lệch, bulong siết không đều hoặc mặt bích lệch tâm vẫn có thể bị rò khi thử áp. Vì vậy, kiểm tra áp lực thử kín không chỉ đánh giá chất lượng van mà còn đánh giá cả chất lượng thi công.

Những vị trí cần kiểm tra khi thử kín van Arita

Mặt bích kết nối

Mặt bích là vị trí rất dễ rò khi thử áp. Cần kiểm tra khe giữa mặt bích van và mặt bích đường ống xem có thấm nước, rỉ giọt hoặc phun nước nhỏ hay không. Nếu rò tại đây, nguyên nhân thường do gioăng lệch, gioăng hư, bulong siết không đều hoặc mặt bích không đồng tâm.

Thân van

Thân van cần được quan sát kỹ trong quá trình tăng áp và giữ áp. Nếu thân van có vết nứt, rỗ, va đập hoặc lỗi vật liệu, nước có thể rò trực tiếp từ thân. Trường hợp này nghiêm trọng hơn rò mặt bích và thường cần thay van thay vì xử lý tạm.

Trục van, cổ van và tay quay

Với van cổng, van bướm hoặc van có trục vận hành, cần kiểm tra khu vực quanh trục, cổ van và tay quay. Nếu có nước rò tại đây, có thể liên quan đến bộ làm kín trục, gioăng chèn hoặc lỗi vận hành lâu ngày.

Nắp van và nắp lọc Y

Với lọc Y Arita, van 1 chiều hoặc một số loại van có nắp kiểm tra, cần kiểm tra kỹ vị trí nắp. Nắp lọc Y rất dễ rò nếu gioăng nắp đặt lệch, nắp lọc còn dính cặn hoặc bulong nắp siết không đều.

Độ kín bên trong của van

Một số trường hợp van không rò ra ngoài nhưng đóng không kín bên trong. Ví dụ, van cổng đã đóng nhưng nước vẫn lọt qua, van bướm đóng không hết, van 1 chiều không chống hồi lưu tốt. Lỗi này cần kiểm tra bằng cách quan sát áp lực hai phía, dòng nước phía sau hoặc khả năng cô lập tuyến khi van đóng.

Cần chuẩn bị gì trước khi thử kín van Arita?

Trước khi thử kín, cần kiểm tra toàn bộ van đã lắp đúng loại, đúng kích cỡ, đúng áp lực, đúng kiểu kết nối và đúng chiều dòng chảy hay chưa. Với van 1 chiều, lọc Y hoặc thiết bị có mũi tên trên thân, chiều dòng chảy phải được kiểm tra trước khi nạp áp.

Đường ống cần được vệ sinh sạch tương đối để hạn chế mạt hàn, rác, cát hoặc dị vật mắc vào bề mặt làm kín. Nếu đường ống còn nhiều cặn, khi thử áp có thể làm van đóng không kín hoặc làm nghẹt lọc Y.

Gioăng mặt bích, bulong, ê-cu và mặt bích cần được kiểm tra lại. Gioăng phải đúng kích cỡ, đặt đúng tâm và không bị gấp mép. Bulong cần siết đều theo đường chéo. Không nên để đến khi thử áp mới phát hiện mặt bích lắp lệch hoặc thiếu bulong.

Ngoài ra, cần chuẩn bị đồng hồ áp, bơm thử áp, điểm xả khí, điểm xả nước và người theo dõi tại các vị trí van quan trọng. Với hệ thống lớn, nên chia khu vực thử để dễ kiểm soát lỗi rò.

Quy trình kiểm tra áp lực thử kín van Arita

Bước 1: Kiểm tra ngoại quan trước khi nạp nước

Trước khi bơm nước vào hệ thống, cần kiểm tra lại ngoại quan van. Thân van không được nứt, móp, bong sơn bất thường hoặc rỉ sét nặng. Mặt bích phải thẳng tâm, gioăng đặt đúng và các bulong đã siết đều.

Với van bướm, nên kiểm tra đĩa van có xoay tự do không. Với van cổng, kiểm tra tay quay và trạng thái mở đóng. Với lọc Y, kiểm tra nắp lọc đã siết kín. Với van xả khí, kiểm tra vị trí lắp có đúng điểm cao không.

Bước 2: Nạp nước và xả khí trong đường ống

Khi nạp nước vào hệ thống, cần xả khí tại các điểm cao để tránh túi khí trong đường ống. Nếu khí còn nhiều trong hệ thống, chỉ số áp lực có thể dao động và kết quả thử kín không ổn định.

Van xả khí Arita nếu có cần được kiểm tra trong giai đoạn này. Nếu van không xả được khí hoặc rò nước bất thường, cần xử lý trước khi tăng áp thử kín.

Bước 3: Tăng áp từ từ

Áp lực thử nên được tăng từ từ, không tăng đột ngột. Việc tăng áp nhanh có thể gây sốc áp, làm rung đường ống hoặc khiến các vị trí lắp đặt chưa ổn định phát sinh lỗi khó kiểm soát.

Trong quá trình tăng áp, cần quan sát các vị trí van quan trọng. Nếu phát hiện rò rõ ràng, nên dừng lại, xả áp và xử lý trước khi tiếp tục.

Bước 4: Giữ áp theo thời gian yêu cầu

Sau khi đạt áp lực thử theo thiết kế hoặc quy trình nghiệm thu, cần giữ áp trong thời gian quy định của công trình. Trong thời gian này, theo dõi đồng hồ áp để xem áp lực có tụt bất thường không.

Nếu áp tụt, cần kiểm tra có rò nước tại van, mặt bích, mối nối, đầu bịt, phụ kiện hoặc thiết bị khác hay không. Không nên kết luận van lỗi ngay nếu chưa xác định đúng vị trí rò.

Bước 5: Kiểm tra từng vị trí van

Trong thời gian giữ áp, cần kiểm tra trực tiếp từng van Arita trên tuyến. Quan sát mặt bích, thân van, trục van, nắp van, nắp lọc Y và các điểm kết nối. Với van trong tủ kỹ thuật, âm trần hoặc hố van, cần mở cửa thăm để kiểm tra.

Nếu van có tín hiệu điện, nên kiểm tra thêm trạng thái đóng mở và tín hiệu báo về tủ trung tâm sau khi thử kín.

Bước 6: Ghi nhận kết quả thử kín

Sau khi hoàn thành, cần ghi nhận áp lực thử, thời gian giữ áp, tình trạng rò rỉ, các vị trí đã xử lý và kết quả sau xử lý. Hồ sơ này rất hữu ích cho nghiệm thu, bàn giao và bảo trì sau này.

Bảng checklist kiểm tra áp lực thử kín van Arita

Áp lực thử kín cần lấy theo đâu?

Áp lực thử kín không nên tự đặt theo cảm tính. Cần lấy theo bản vẽ thiết kế, thuyết minh kỹ thuật, yêu cầu nghiệm thu của công trình hoặc hướng dẫn của đơn vị tư vấn thiết kế. Ngoài ra, cần đối chiếu với giới hạn áp lực làm việc của van và phụ kiện đường ống.

Không nên thử áp vượt quá khả năng chịu áp của van, mặt bích, gioăng hoặc phụ kiện. Nếu áp lực thử cao hơn thông số cho phép, van có thể bị rò, hư gioăng hoặc hư hỏng cơ khí dù sản phẩm ban đầu không lỗi.

Với các công trình yêu cầu tiêu chuẩn riêng, cần bám đúng hồ sơ được phê duyệt. Người thi công không nên tự ý giảm áp lực thử để “dễ đạt”, cũng không nên tự ý tăng quá cao để “kiểm tra cho chắc” khi chưa có cơ sở kỹ thuật.

Những lỗi thường gặp khi thử kín van Arita

Lỗi đầu tiên là không xả khí kỹ trước khi tăng áp. Khí còn trong đường ống làm kim đồng hồ dao động, kết quả thử không ổn định và có thể gây hiểu nhầm là hệ thống bị tụt áp.

Lỗi thứ hai là tăng áp quá nhanh. Việc này dễ gây sốc áp, làm rò tại các điểm yếu như gioăng mặt bích, nắp lọc hoặc mối nối chưa siết đều.

Lỗi thứ ba là không kiểm tra van âm trần, van trong tủ kỹ thuật hoặc hố van. Các vị trí này dễ bị bỏ sót, đến khi hoàn thiện công trình mới phát hiện rò nước.

Lỗi thứ tư là chỉ nhìn đồng hồ áp mà không kiểm tra thực tế. Đồng hồ có thể cho thấy áp ổn nhưng vẫn có rò nhỏ tại một số vị trí, đặc biệt khi rò ít và chưa làm áp tụt nhanh.

Lỗi thứ năm là siết bulong quá mạnh khi thấy rò. Nếu gioăng đã lệch hoặc rách, siết mạnh thêm có thể làm gioăng hư nặng hơn, mặt bích ép lệch hoặc thân van bị ảnh hưởng.

Cách xử lý khi van Arita bị rò trong lúc thử kín

Khi phát hiện rò nước, trước tiên cần xác định vị trí rò. Nếu rò tại mặt bích, kiểm tra gioăng, bulong, bề mặt mặt bích và độ đồng tâm. Nếu gioăng lệch hoặc hư, cần xả áp, tháo ra đặt lại hoặc thay gioăng mới.

Nếu rò tại nắp lọc Y, cần cô lập và xả áp trước khi tháo nắp lọc. Sau đó kiểm tra gioăng nắp, vệ sinh bề mặt tiếp xúc và siết lại đều.

Nếu rò tại trục van hoặc cổ van, cần kiểm tra bộ làm kín trục. Không nên tự ý siết quá mạnh nếu chưa rõ cấu tạo. Nếu rò tại thân van, nứt thân hoặc lỗi vật liệu, nên thay van thay vì xử lý tạm.

Nếu hệ thống tụt áp nhưng không thấy rò ngoài, cần kiểm tra khả năng rò bên trong, van đóng không kín, van 1 chiều rò ngược hoặc có điểm rò ở khu vực khuất.

Lưu ý khi thử kín từng loại van Arita

Van cổng Arita

Cần kiểm tra rò tại mặt bích, cổ van, nắp van và khả năng đóng kín khi cần cô lập tuyến. Không nên dùng van cổng để điều tiết áp trong quá trình thử bằng cách mở hé lâu dài.

Van bướm Arita

Cần kiểm tra đĩa van có đóng mở đủ hành trình không. Nếu van bướm bị ép lệch hoặc đĩa bị cấn, có thể gây rò bên trong hoặc đóng mở nặng. Sau khi siết mặt bích, nên vận hành thử lại.

Van bướm tín hiệu điện Arita

Ngoài độ kín, cần kiểm tra tín hiệu báo trạng thái. Trạng thái tại van phải khớp với tín hiệu báo về tủ trung tâm. Nếu van mở nhưng tủ báo đóng hoặc ngược lại, cần kiểm tra lại công tắc và dây tín hiệu.

Van 1 chiều Arita

Cần kiểm tra chiều lắp và khả năng chống hồi lưu. Nếu van 1 chiều rò ngược, hệ thống có thể tụt áp hoặc bơm bù áp chạy bất thường.

Lọc Y Arita

Cần kiểm tra rò tại nắp lọc và mặt bích. Sau khi chạy thử ban đầu, nên vệ sinh lưới lọc vì cặn trong đường ống mới thường dồn về đây.

Van xả khí Arita

Cần kiểm tra khả năng xả khí khi nạp nước và độ kín sau khi xả. Nếu van xả khí rò nước liên tục, cần kiểm tra cặn bẩn, phao hoặc cơ cấu bên trong.

Khi nào cần thử kín lại?

Cần thử kín lại sau khi thay van, tháo lắp lại mặt bích, thay gioăng, xử lý rò nước, sửa đường ống, cải tạo hệ thống hoặc thay đổi vị trí van. Không nên chỉ sửa xong rồi bàn giao mà không thử lại, vì lỗi rò có thể tái phát khi hệ thống chịu áp.

Với các vị trí quan trọng như phòng bơm, tuyến ống chính, hệ sprinkler, đường ống âm trần hoặc tầng hầm, việc thử lại càng cần thiết để đảm bảo không còn rò trước khi hoàn thiện hoặc bàn giao.

Kết luận

Van Arita trong hệ thống PCCC cần được kiểm tra áp lực thử kín theo đúng bản vẽ thiết kế, quy trình nghiệm thu và giới hạn kỹ thuật của sản phẩm. Khi thử kín, cần kiểm tra kỹ các vị trí như mặt bích, gioăng, thân van, trục van, nắp van, nắp lọc Y, khả năng giữ áp và độ kín bên trong của van.

Quy trình thử nên thực hiện theo các bước: kiểm tra ngoại quan, nạp nước và xả khí, tăng áp từ từ, giữ áp theo thời gian yêu cầu, quan sát từng vị trí van và ghi nhận kết quả. Nếu phát hiện rò, cần xả áp an toàn rồi mới xử lý, không nên siết mạnh hoặc tháo mở khi đường ống còn áp lực.

Thử kín đúng cách giúp hệ thống PCCC hạn chế rò nước, giữ áp ổn định, dễ nghiệm thu và an toàn hơn trong quá trình vận hành lâu dài.
