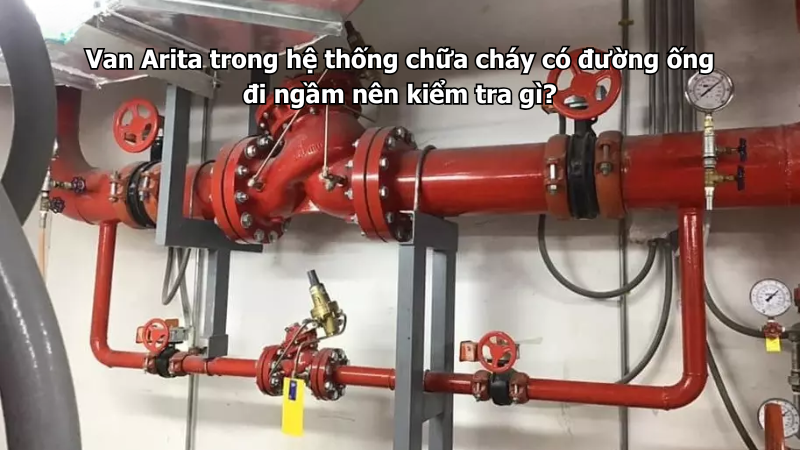

Van Arita trong hệ thống chữa cháy có đường ống đi ngầm nên kiểm tra gì?

Van Arita trong hệ thống chữa cháy có đường ống đi ngầm cần được kiểm tra kỹ hơn so với tuyến ống nổi, vì phần lớn đường ống, mối nối, hố van và phụ kiện thường nằm dưới nền, dưới sân, dưới đường nội bộ hoặc khu vực có xe di chuyển. Nếu có rò rỉ, lún nền, ngập hố van hoặc van bị kẹt, đội kỹ thuật thường khó phát hiện ngay bằng mắt thường.

Với hệ thống PCCC có đường ống đi ngầm, cần kiểm tra hố van, nắp hố, rò rỉ nước, áp lực, mặt bích, gioăng, bulong, khả năng thao tác van, vị trí xả khí, dấu hiệu lún nền và hồ sơ tuyến ống. Không nên chỉ kiểm tra phòng bơm hoặc các thiết bị nổi mà bỏ qua phần tuyến ngầm.

Đặc điểm hệ thống PCCC có đường ống đi ngầm

Đường ống PCCC đi ngầm thường được dùng cho tuyến cấp ngoài nhà, tuyến cấp trụ chữa cháy, tuyến nối giữa phòng bơm và nhà xưởng, tuyến đi qua sân bãi, khu đường nội bộ hoặc khu vực có nhiều công trình phụ trợ. Đây là tuyến quan trọng nhưng lại khó quan sát trực tiếp.

Van Arita trên tuyến ngầm thường nằm trong hố van, hộp kỹ thuật hoặc vị trí chờ kiểm tra. Nếu hố van bị ngập nước, bùn đất, rác hoặc nắp hố bị che bởi xe, vật tư, nền bê tông, việc thao tác sẽ rất khó khăn.

Do nằm dưới nền, các lỗi như rò rỉ nhỏ, lún nền, thấm nước hoặc mất áp có thể không phát hiện ngay. Vì vậy, tuyến ngầm cần có lịch kiểm tra riêng và có sơ đồ quản lý rõ ràng.

Kiểm tra hố van và nắp hố van

Hố van là vị trí đầu tiên cần kiểm tra khi hệ thống PCCC có đường ống đi ngầm. Đây là nơi đặt van khóa, van xả, van chặn tuyến hoặc các điểm kiểm tra quan trọng của hệ thống.

Cần kiểm tra nắp hố có dễ mở không, có bị kẹt, nứt, cong vênh hoặc bị xe đè làm biến dạng không. Nếu nắp hố quá nặng hoặc bị lấp bởi đất, bê tông, nhựa đường, cỏ mọc hoặc vật tư, khi cần thao tác sẽ rất mất thời gian.

Bên trong hố van cần kiểm tra nước đọng, bùn đất, rác, côn trùng, rỉ sét và khoảng trống thao tác. Hố van phải đủ không gian để người bảo trì có thể nhìn thấy van, đọc nhãn và thao tác tay quay hoặc tay gạt.

Kiểm tra rò rỉ nước trên tuyến ống ngầm

Rò rỉ trên đường ống ngầm thường khó phát hiện hơn tuyến nổi. Dấu hiệu có thể là nền đất ẩm bất thường, sân bị lún, cỏ mọc xanh bất thường, nước đọng trong hố van, áp lực hệ thống giảm hoặc bơm bù áp chạy nhiều hơn bình thường.

Khi kiểm tra van Arita trên tuyến ngầm, cần quan sát quanh mặt bích, thân van, trục van, gioăng và mối nối đường ống. Nếu hố van luôn có nước dù không mưa, cần nghi ngờ có rò rỉ.

Không nên bỏ qua rò rỉ nhỏ. Với tuyến PCCC, rò rỉ kéo dài có thể làm thất thoát nước, giảm áp lực, gây xói nền và ảnh hưởng đến khả năng chữa cháy khi cần vận hành.

Kiểm tra áp lực trên tuyến ống đi ngầm

Áp lực là yếu tố quan trọng để đánh giá tình trạng tuyến ống ngầm. Nếu áp lực giảm bất thường, có thể do rò rỉ, van chưa mở hết, đường ống bị cặn, khí tích tụ hoặc sự cố tại một đoạn tuyến.

Van Arita trên tuyến ngầm cần có cấp áp phù hợp với áp lực vận hành và áp lực thử kín của hệ thống. Các cấp áp như PN10, PN16 hoặc yêu cầu riêng phải được kiểm tra theo hồ sơ thiết kế.

Khi thử áp hoặc kiểm tra định kỳ, cần theo dõi áp lực tại các điểm đầu tuyến, cuối tuyến, sau máy bơm và tại các khu vực xa. Nếu chênh áp bất thường, cần kiểm tra lại van, đường ống, hố van và điểm xả khí.

Kiểm tra mặt bích, gioăng và bulong trong hố van

Các van Arita kết nối mặt bích trong hố van cần được kiểm tra kỹ vì môi trường hố thường ẩm hơn khu vực nổi. Nước đọng và bùn đất có thể làm bulong rỉ, mặt bích bám cặn hoặc gioăng nhanh xuống cấp.

Cần kiểm tra bulong có đủ số lượng, có bị rỉ nặng, lỏng hoặc mất đai ốc không. Mặt bích cần thẳng, không lệch, không hở mép và không có dấu hiệu nước rò quanh gioăng.

Nếu gioăng bị lệch, nứt hoặc lòi ra ngoài, cần xử lý sớm. Không nên chỉ siết thêm bulong một phía vì có thể làm gioăng lệch nhiều hơn và gây rò lớn hơn khi thử áp.

Kiểm tra khả năng thao tác của van Arita

Van nằm trong hố kỹ thuật hoặc tuyến ngầm thường ít được thao tác hơn van trong phòng bơm. Nếu lâu ngày không vận hành thử, tay quay, tay gạt, trục van hoặc hộp số có thể bị kẹt.

Khi kiểm tra, cần thao tác theo quy trình phù hợp để biết van có đóng mở nhẹ không, có bị cứng không, có quay hết hành trình không và có trở về đúng trạng thái vận hành không.

Sau khi kiểm tra, cần đưa van về đúng trạng thái ban đầu. Với van cấp nước chữa cháy, nếu trạng thái bình thường là mở thì phải xác nhận van đã mở lại sau khi thao tác.

Kiểm tra điểm cao, điểm thấp và xả khí

Đường ống đi ngầm không phải lúc nào cũng nằm hoàn toàn bằng phẳng. Trong thực tế, tuyến ống có thể đi qua đoạn cao thấp khác nhau, qua hố kỹ thuật, qua nền dốc hoặc vòng tránh công trình ngầm khác.

Tại các điểm cao, khí có thể tích tụ trong đường ống và ảnh hưởng đến dòng nước. Nếu thiết kế có bố trí van xả khí, cần kiểm tra van xả khí có hoạt động tốt không, có bị tắc, rò hoặc kẹt không.

Với các tuyến có nguy cơ tích khí, cần chú ý vị trí lắp van xả khí theo phương thẳng đứng và kiểm tra định kỳ. Đây cũng là lý do bài này nên liên kết thêm về Van xả khí đơn Arita thay vì lặp lại link Van PCCC.

Kiểm tra dấu hiệu lún nền, xói nền và sụt hố

Tuyến ống PCCC đi ngầm thường nằm dưới sân, đường nội bộ, bãi xe hoặc khu vực xe nâng, xe tải di chuyển. Nếu nền bị lún hoặc xói, đường ống và van bên dưới có thể bị ảnh hưởng.

Cần kiểm tra các dấu hiệu như nền nứt, gạch lát sụt, mặt bê tông võng, nước đọng bất thường hoặc hố van bị lệch nắp. Đây có thể là dấu hiệu của rò rỉ ngầm hoặc nền bị yếu.

Nếu phát hiện lún nền gần hố van hoặc tuyến ống, cần kiểm tra ngay. Không nên chỉ xử lý phần nền bên trên mà chưa kiểm tra nguyên nhân bên dưới.

Kiểm tra sơ đồ tuyến ống và vị trí hố van

Với đường ống đi ngầm, sơ đồ tuyến là tài liệu rất quan trọng. Nếu không có sơ đồ, đội kỹ thuật rất khó biết đường ống đi qua đâu, hố van nào thuộc tuyến nào và van nào cấp cho khu vực nào.

Sơ đồ nên thể hiện rõ tuyến ống chính, tuyến nhánh, vị trí hố van, trụ chữa cháy, hướng dòng chảy, kích cỡ DN và khu vực phục vụ. Nếu công trình cải tạo hoặc mở rộng, sơ đồ cần được cập nhật lại.

Mỗi hố van nên có mã riêng, tương ứng với sơ đồ. Khi kiểm tra, đội kỹ thuật chỉ cần đối chiếu mã hố van là biết van thuộc tuyến nào, khu vực nào và trạng thái bình thường ra sao.

Bảng checklist kiểm tra Van Arita trên đường ống đi ngầm

Những lỗi thường gặp với hệ PCCC có đường ống đi ngầm

Lỗi đầu tiên là bỏ quên hố van. Nhiều công trình chỉ kiểm tra phòng bơm và thiết bị nổi, trong khi hố van ngoài sân bị ngập nước, mất nhãn hoặc không mở được nắp.

Lỗi thứ hai là không theo dõi áp lực tuyến ngầm. Khi áp lực giảm nhẹ, nhiều người bỏ qua, đến khi rò lớn hoặc bơm bù chạy liên tục mới phát hiện.

Lỗi thứ ba là không kiểm tra xả khí. Khí tích tụ trong đường ống có thể làm dòng nước không ổn định, gây rung hoặc làm giảm hiệu quả cấp nước.

Lỗi thứ tư là không cập nhật sơ đồ sau cải tạo. Khi đường ống ngầm thay đổi nhưng bản vẽ không cập nhật, đội kỹ thuật rất khó tìm đúng van khi cần xử lý.

Lỗi thứ năm là để hố van bị che bởi xe, vật tư, cây cỏ hoặc nền lát mới. Khi cần thao tác khẩn cấp, việc tìm và mở hố van sẽ mất nhiều thời gian.

Lưu ý khi lắp đặt van Arita cho đường ống đi ngầm

Trước khi lắp đặt, cần xác định rõ vị trí hố van, kích cỡ DN, cấp áp, tiêu chuẩn mặt bích, hướng dòng chảy và khu vực phục vụ. Không nên đặt hố van ở vị trí xe thường xuyên đỗ, khu vực dễ ngập hoặc nơi khó tiếp cận.

Khi lắp van mặt bích, cần siết bulong đều theo đường chéo để gioăng ép kín. Với môi trường hố van ẩm, nên kiểm tra kỹ bulong, lớp phủ và khả năng thoát nước trong hố.

Sau khi lắp xong, cần thử áp theo yêu cầu thiết kế. Đồng thời, cần cập nhật sơ đồ tuyến, mã hố van, mã van và trạng thái vận hành để thuận tiện cho bảo trì sau này.

Lưu ý khi bảo trì Van Arita trên tuyến ngầm

Van Arita trên tuyến ống ngầm cần được kiểm tra định kỳ theo lịch riêng. Không nên đợi đến khi có rò rỉ hoặc mất áp mới mở hố van kiểm tra.

Nội dung bảo trì gồm mở nắp hố, vệ sinh bùn đất, kiểm tra nước đọng, rò rỉ, mặt bích, gioăng, bulong, tay quay, tay gạt, hộp số, nhãn van, khả năng thao tác và tình trạng nền xung quanh.

Sau mỗi lần bảo trì, cần ghi lại tình trạng van, hố van, áp lực và các lỗi phát sinh. Nếu có thay gioăng, siết lại bulong hoặc sửa hố van, cần cập nhật vào nhật ký để theo dõi lần sau.

Kết luận

Van Arita trong hệ thống chữa cháy có đường ống đi ngầm cần kiểm tra kỹ hố van, nắp hố, rò rỉ, áp lực nước, mặt bích, gioăng, bulong, khả năng thao tác, vị trí xả khí, dấu hiệu lún nền và sơ đồ tuyến ống. Đây là nhóm vị trí khó quan sát nên cần kiểm tra định kỳ thay vì chỉ kiểm tra khi có sự cố.

Khi quản lý tốt tuyến ngầm, hệ thống PCCC sẽ ổn định hơn, dễ phát hiện lỗi sớm và hạn chế rủi ro mất áp khi cần chữa cháy. Với các điểm cao hoặc tuyến có nguy cơ tích khí, có thể tham khảo thêm Van xả khí đơn Arita để hiểu rõ hơn về chức năng xả khí trong hệ thống đường ống.
