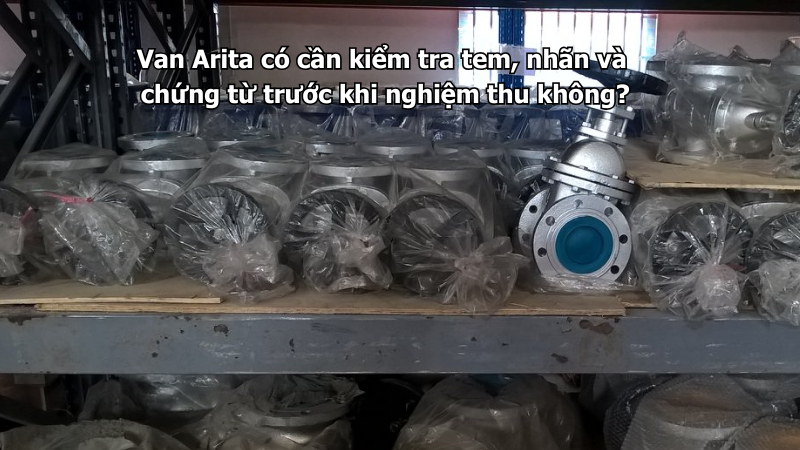

Van Arita có cần kiểm tra tem, nhãn và chứng từ trước khi nghiệm thu không?

Van Arita có cần kiểm tra tem, nhãn và chứng từ trước khi nghiệm thu không? Câu trả lời là có. Với hệ thống PCCC, việc kiểm tra tem, nhãn và chứng từ của van là bước rất quan trọng trước khi nghiệm thu công trình. Đây không chỉ là phần hồ sơ hành chính, mà còn giúp xác nhận van được lắp đúng thương hiệu, đúng chủng loại, đúng model, đúng kích cỡ, đúng tiêu chuẩn và phù hợp với bản vẽ thiết kế đã được phê duyệt.

Trong hệ thống phòng cháy chữa cháy, van thường được lắp ở các vị trí quan trọng như phòng bơm, tuyến ống chính, hệ sprinkler, đường ống nhánh, trụ chữa cháy, hố van ngoài trời hoặc các cụm thiết bị điều khiển. Nếu van thiếu tem nhãn, sai thông tin hoặc chứng từ không khớp với hàng thực tế, công trình có thể bị yêu cầu bổ sung hồ sơ, giải trình vật tư, thậm chí thay thế thiết bị nếu không đáp ứng yêu cầu nghiệm thu.

Nếu bạn đang tìm hiểu tổng thể các dòng van dùng cho hệ thống chữa cháy, có thể tham khảo thêm nhóm Van chữa cháy UL/FM Arita để xem thêm các sản phẩm như van cổng, van bướm, van 1 chiều, lọc Y và van xả khí chuyên dùng cho hệ thống PCCC.

Vì sao cần kiểm tra tem, nhãn và chứng từ của van Arita trước nghiệm thu?

Hệ thống PCCC là hệ thống an toàn bắt buộc trong nhiều công trình. Thiết bị dùng trong hệ thống này không chỉ cần lắp đúng kỹ thuật mà còn cần có hồ sơ rõ ràng để phục vụ nghiệm thu, bàn giao và quản lý vận hành sau này.

Tem, nhãn và chứng từ giúp chứng minh van đang lắp tại công trình là đúng sản phẩm đã trình duyệt. Ví dụ, nếu bản vẽ hoặc bảng vật tư yêu cầu van bướm tín hiệu điện Arita DN100 nhưng thực tế tem nhãn lại không thể hiện rõ thương hiệu, kích cỡ hoặc model, việc đối chiếu nghiệm thu sẽ gặp khó khăn.

Ngoài ra, trong quá trình vận hành sau này, tem nhãn và hồ sơ cũng giúp đội kỹ thuật nhận biết nhanh loại van, kích cỡ, áp lực, vị trí sử dụng và thông tin thay thế khi cần bảo trì.

Tem nhãn trên van Arita thường thể hiện những thông tin gì?

Tem nhãn hoặc ký hiệu trên van thường giúp nhận diện sản phẩm. Tùy từng dòng van và từng lô hàng, thông tin có thể thể hiện trên thân van, tem dán, bảng nhôm, bao bì hoặc tài liệu đi kèm.

Các thông tin thường cần kiểm tra gồm:

Không phải van nào cũng thể hiện đầy đủ tất cả thông tin trên thân. Vì vậy, cần kết hợp kiểm tra tem nhãn thực tế với catalogue, CO, CQ và hồ sơ trình duyệt vật tư.

Chứng từ van Arita trước nghiệm thu gồm những gì?

Trước khi nghiệm thu, bộ hồ sơ van Arita thường cần chuẩn bị tùy theo yêu cầu từng công trình. Với hệ thống PCCC, các giấy tờ thường được quan tâm gồm catalogue, CO, CQ, chứng chỉ liên quan, phiếu giao hàng, bảng vật tư và hồ sơ trình duyệt.

Catalogue giúp đối chiếu thông số kỹ thuật của sản phẩm, bao gồm kích cỡ, áp lực, vật liệu, kiểu kết nối, ứng dụng và model. CO là chứng nhận xuất xứ, giúp xác định nguồn gốc hàng hóa. CQ là chứng nhận chất lượng, dùng để xác nhận sản phẩm đáp ứng yêu cầu chất lượng theo hồ sơ cung cấp.

Nếu công trình yêu cầu van UL/FM, cần kiểm tra thêm chứng nhận liên quan theo đúng model và đúng dòng sản phẩm. Không nên chỉ ghi chung “van UL/FM” mà không có tài liệu chứng minh phù hợp với sản phẩm thực tế.

Cần kiểm tra những gì trên tem nhãn van Arita?

Kiểm tra đúng thương hiệu Arita

Trước tiên cần kiểm tra van có đúng thương hiệu Arita hay không. Thông tin thương hiệu có thể nằm trên thân van, tem nhãn, bao bì, catalogue hoặc chứng từ đi kèm.

Việc kiểm tra thương hiệu giúp tránh nhầm lẫn giữa hàng Arita và các dòng van khác có kiểu dáng tương tự. Trong hệ thống PCCC, nếu hồ sơ trình duyệt là Arita nhưng thực tế lắp van không rõ thương hiệu, công trình có thể gặp khó khăn khi nghiệm thu.

Kiểm tra đúng chủng loại van

Cần đối chiếu chủng loại van thực tế với bản vẽ và bảng vật tư. Ví dụ, van cổng ty nổi không giống van cổng ty chìm; van bướm tay quay không giống van bướm tín hiệu điện; van 1 chiều không thể thay bằng van chặn thông thường.

Nếu tem nhãn hoặc hình dạng sản phẩm không khớp với loại van đã duyệt, cần kiểm tra lại ngay trước khi nghiệm thu. Không nên để đến khi đoàn nghiệm thu kiểm tra mới phát hiện sai loại van.

Kiểm tra đúng kích cỡ DN/inch

Kích cỡ van là thông tin rất quan trọng. Van cần đúng với đường ống và đúng bản vẽ thiết kế. Nếu bản vẽ yêu cầu DN100 nhưng thực tế lắp DN80 hoặc DN150, hệ thống có thể không đúng thiết kế, ảnh hưởng lưu lượng và quá trình nghiệm thu.

Khi kiểm tra, cần đối chiếu kích cỡ trên thân van, tem nhãn, catalogue, phiếu giao hàng và bảng vật tư. Một số kích cỡ dễ nhầm như DN65 tương đương 2-1/2 inch, DN80 tương đương 3 inch, DN100 tương đương 4 inch nên cần rà soát kỹ.

Kiểm tra áp lực làm việc

Áp lực làm việc cần phù hợp với thiết kế hệ thống PCCC. Thông số này có thể được ghi theo PN, PSI hoặc ký hiệu tương đương. Các vị trí như phòng bơm, đường đẩy sau bơm, tuyến ống chính thường cần kiểm tra áp lực rất kỹ.

Một van đúng thương hiệu, đúng kích cỡ nhưng sai cấp áp lực vẫn có thể không đạt yêu cầu. Nếu áp lực van thấp hơn thiết kế, hệ thống có nguy cơ rò rỉ, không đạt thử áp hoặc không đảm bảo an toàn vận hành.

Kiểm tra chiều dòng chảy nếu có mũi tên

Với van 1 chiều, lọc Y, van giảm áp hoặc thiết bị có hướng dòng chảy cố định, cần kiểm tra mũi tên trên thân van. Mũi tên phải trùng với chiều dòng nước thực tế trong đường ống.

Đây là lỗi kỹ thuật thường gặp khi nghiệm thu. Nếu lắp ngược chiều, van có thể không hoạt động đúng chức năng và bắt buộc phải tháo ra lắp lại.

Cần kiểm tra những gì trong chứng từ van Arita?

Thông tin trên chứng từ phải khớp với hàng thực tế

Chứng từ chỉ có giá trị khi thông tin khớp với sản phẩm đã lắp tại công trình. Cần đối chiếu tên hàng, thương hiệu, model, kích cỡ, số lượng, áp lực, kiểu kết nối và tiêu chuẩn liên quan.

Nếu chứng từ ghi một loại van nhưng thực tế lắp loại khác, hồ sơ có thể bị đánh giá là không phù hợp. Ví dụ, chứng từ ghi van bướm tín hiệu điện DN100 nhưng công trình lắp van bướm tay quay DN100 thì không thể xem là khớp hồ sơ.

Catalogue phải đúng dòng sản phẩm

Catalogue cần đúng với dòng van đang sử dụng. Không nên dùng catalogue chung chung không thể hiện rõ model hoặc thông số của sản phẩm thực tế.

Với các dòng như van cổng, van bướm, van 1 chiều, lọc Y, van xả khí, mỗi loại cần có tài liệu tương ứng để đối chiếu khi nghiệm thu. Catalogue giúp chứng minh van có thông số phù hợp với thiết kế và yêu cầu kỹ thuật.

CO, CQ cần rõ ràng và phù hợp

CO, CQ cần thể hiện đúng thông tin lô hàng, thương hiệu, loại hàng và các thông tin liên quan theo yêu cầu của công trình. Nếu CO/CQ bị mờ, thiếu thông tin, sai tên hàng hoặc không khớp số lượng, cần yêu cầu bổ sung hoặc điều chỉnh trước khi nghiệm thu.

Với công trình PCCC, CO/CQ thường là tài liệu quan trọng trong bộ hồ sơ nghiệm thu vật tư. Vì vậy, nên chuẩn bị sớm, không nên đợi sát ngày nghiệm thu mới kiểm tra.

Chứng chỉ UL/FM nếu công trình yêu cầu

Nếu bản vẽ hoặc hồ sơ kỹ thuật yêu cầu van UL/FM, cần kiểm tra chứng chỉ đúng theo dòng van, đúng model và đúng phạm vi chứng nhận. Không nên chỉ dựa vào lời báo giá hoặc dòng chữ “UL/FM” trên tên sản phẩm.

Ví dụ, chứng chỉ của van bướm không thể thay cho van cổng; chứng chỉ của một model khác cũng không nên dùng để thay cho sản phẩm thực tế nếu không phù hợp. Đây là điểm rất cần lưu ý trong các công trình PCCC yêu cầu nghiệm thu chặt chẽ.

Bảng checklist kiểm tra tem, nhãn và chứng từ van Arita trước nghiệm thu

Các lỗi thường gặp về tem nhãn và chứng từ khi nghiệm thu

Một lỗi thường gặp là tem nhãn trên van bị bong, mờ hoặc không còn đọc được thông tin. Điều này khiến việc đối chiếu tại công trình khó khăn, nhất là với các van nằm trong trần, hố van hoặc khu vực nhiều thiết bị.

Lỗi thứ hai là chứng từ không khớp với hàng thực tế. Ví dụ, hồ sơ ghi DN150 nhưng thực tế lắp DN100; hồ sơ ghi van tín hiệu điện nhưng thực tế lắp van thường; hoặc chứng chỉ không đúng dòng van đang sử dụng.

Lỗi thứ ba là thiếu catalogue đúng model. Nhiều công trình có CO/CQ nhưng lại thiếu tài liệu kỹ thuật để đối chiếu áp lực, kích cỡ, vật liệu và kiểu kết nối.

Lỗi thứ tư là dùng chứng chỉ UL/FM chung chung. Nếu công trình yêu cầu rõ UL/FM, cần chứng minh đúng sản phẩm, đúng model, đúng phạm vi chứng nhận, không nên dùng tài liệu không liên quan.

Lỗi thứ năm là không lưu hồ sơ theo từng nhóm van. Khi nghiệm thu, nếu hồ sơ bị lẫn giữa van cổng, van bướm, van 1 chiều và lọc Y, việc kiểm tra sẽ mất nhiều thời gian hơn.

Nên kiểm tra tem nhãn và chứng từ vào thời điểm nào?

Nên kiểm tra ngay từ khi nhận hàng tại kho hoặc công trình. Đây là thời điểm dễ phát hiện sai hàng, thiếu hàng, sai kích cỡ hoặc thiếu chứng từ. Nếu chờ đến khi đã lắp xong mới kiểm tra, việc đổi trả hoặc điều chỉnh sẽ khó hơn rất nhiều.

Lần kiểm tra thứ hai nên thực hiện trước khi lắp đặt. Đội thi công cần đối chiếu lại van với bản vẽ, vị trí lắp, chiều dòng chảy và phụ kiện đi kèm.

Lần kiểm tra thứ ba nên thực hiện trước nghiệm thu. Lúc này cần rà soát toàn bộ hồ sơ, tem nhãn, vị trí lắp đặt, bản vẽ hoàn công và các thông tin liên quan để đảm bảo không có sai lệch.

Cách lưu hồ sơ van Arita để dễ nghiệm thu

Nên lưu hồ sơ theo từng nhóm sản phẩm và từng khu vực lắp đặt. Ví dụ, hồ sơ van cổng để riêng, van bướm tín hiệu điện để riêng, van 1 chiều để riêng, lọc Y để riêng. Trong mỗi nhóm nên có catalogue, CO, CQ, chứng chỉ nếu có, phiếu giao hàng và danh sách vị trí lắp đặt.

Với các công trình lớn, nên lập bảng thống kê gồm tên van, model, kích cỡ, số lượng, vị trí lắp, áp lực, kiểu kết nối và tình trạng hồ sơ. Bảng này giúp đối chiếu rất nhanh khi nghiệm thu.

Nếu có thể, nên chụp ảnh thực tế từng nhóm van sau khi lắp, đặc biệt là vị trí tem nhãn, mũi tên chiều dòng chảy và trạng thái van. Ảnh thực tế giúp bổ sung hồ sơ bàn giao và hỗ trợ kiểm tra sau này.

Lưu ý khi tem nhãn bị mất hoặc mờ

Nếu tem nhãn bị mất hoặc mờ, cần kiểm tra lại các ký hiệu đúc trên thân van, hồ sơ giao hàng, catalogue và chứng từ đi kèm. Nếu vẫn không xác định được rõ thông tin, nên liên hệ nhà cung cấp để xác nhận lại.

Không nên tự ý ghi nhãn thay thế khi chưa có cơ sở kỹ thuật rõ ràng. Với các van quan trọng trong hệ thống PCCC, thông tin sai có thể ảnh hưởng đến nghiệm thu và bảo trì sau này.

Trong trường hợp tem nhãn bị bong do quá trình thi công hoặc sơn phủ, cần bổ sung nhãn nhận diện tại công trình để đội vận hành biết tên tuyến, loại van, kích cỡ và trạng thái bình thường của van. Tuy nhiên, nhãn vận hành không thay thế hoàn toàn chứng từ kỹ thuật của sản phẩm.

Tem nhãn và chứng từ có thay thế kiểm tra kỹ thuật không?

Không. Tem nhãn và chứng từ chỉ là một phần của quá trình nghiệm thu. Ngoài hồ sơ, van Arita vẫn cần được kiểm tra thực tế về lắp đặt, chiều dòng chảy, trạng thái đóng mở, rò rỉ, tín hiệu điện, khả năng vận hành và áp lực thử.

Một sản phẩm có đầy đủ chứng từ nhưng lắp sai chiều, rò mặt bích hoặc tín hiệu không báo đúng vẫn không đạt yêu cầu kỹ thuật. Ngược lại, một van lắp đúng kỹ thuật nhưng thiếu chứng từ cũng có thể gặp khó khăn khi nghiệm thu hồ sơ.

Vì vậy, cần kiểm tra song song cả hai phần: hồ sơ chứng từ và tình trạng lắp đặt thực tế.

Kết luận

Van Arita cần kiểm tra tem, nhãn và chứng từ trước khi nghiệm thu, đặc biệt trong các công trình PCCC. Việc kiểm tra giúp xác nhận sản phẩm đúng thương hiệu, đúng chủng loại, đúng model, đúng kích cỡ, đúng áp lực, đúng tiêu chuẩn và phù hợp với bản vẽ thiết kế.

Các chứng từ quan trọng cần chuẩn bị gồm catalogue, CO, CQ, chứng chỉ UL/FM nếu công trình yêu cầu, phiếu giao hàng, bảng vật tư và hồ sơ trình duyệt. Thông tin trên chứng từ phải khớp với van thực tế đã lắp tại công trình.

Tuy nhiên, tem nhãn và chứng từ không thay thế cho kiểm tra kỹ thuật. Trước nghiệm thu, vẫn cần kiểm tra thêm chiều dòng chảy, rò rỉ, trạng thái đóng mở, tín hiệu điện, khả năng vận hành và vị trí lắp đặt. Khi cả hồ sơ và thực tế đều đạt, quá trình nghiệm thu hệ thống PCCC sẽ thuận lợi hơn và việc vận hành sau bàn giao cũng an toàn, rõ ràng hơn.

Câu hỏi thường gặp về kiểm tra tem, nhãn và chứng từ van Arita trước nghiệm thu
