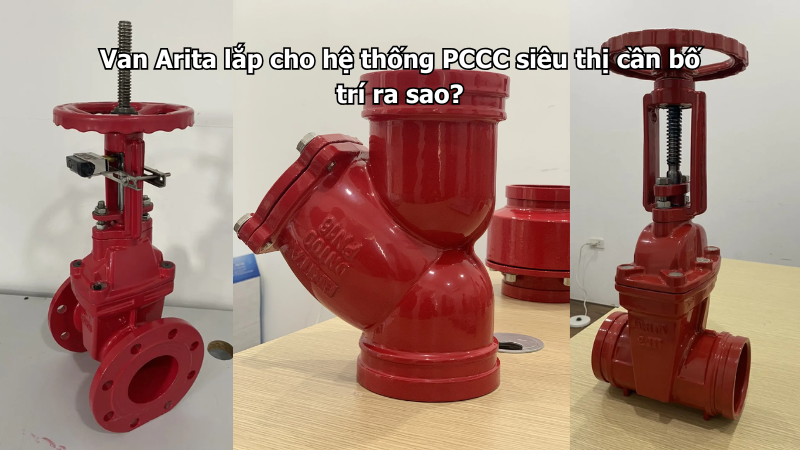

Van Arita lắp cho hệ thống PCCC siêu thị cần bố trí ra sao?

Van Arita lắp cho hệ thống PCCC siêu thị cần được bố trí đúng vị trí, đúng chức năng và dễ kiểm tra trong quá trình vận hành. Siêu thị là công trình có nhiều người ra vào, nhiều khu hàng hóa, kho chứa, khu điện, khu kỹ thuật, bãi xe và khu chế biến thực phẩm nên hệ thống chữa cháy phải luôn ở trạng thái sẵn sàng.

Khi bố trí van Arita cho hệ thống PCCC siêu thị, không nên chỉ đặt theo sự thuận tiện khi thi công. Cần căn cứ vào bản vẽ thiết kế, tuyến ống chính, tuyến nhánh, sprinkler, họng nước chữa cháy, phòng bơm, khu kho, khu bán hàng, khu tầng hầm và yêu cầu kiểm tra bảo trì sau này.

Đặc điểm hệ thống PCCC trong siêu thị

Siêu thị thường có không gian rộng, nhiều lối đi, nhiều kệ hàng và lượng hàng hóa thay đổi liên tục. Một số khu vực như kho giấy, kho bao bì, khu điện, khu lạnh, khu bếp, khu chế biến và khu để xe có nguy cơ cháy cao hơn khu vực bán hàng thông thường.

Hệ thống PCCC trong siêu thị thường gồm phòng bơm chữa cháy, bể nước, tuyến ống chính, đường ống sprinkler, họng nước chữa cháy vách tường, trụ cấp nước ngoài nhà và các tuyến cấp riêng cho từng khu vực. Vì vậy, van Arita cần được bố trí để dễ khóa mở, dễ cô lập khu vực và dễ kiểm tra trạng thái.

Nếu van đặt sai vị trí hoặc bị che khuất bởi kệ hàng, trần kỹ thuật, biển quảng cáo, hàng tồn kho hoặc thiết bị lạnh, việc xử lý khi có sự cố sẽ rất khó khăn. Đây là lý do khâu bố trí van cần được tính kỹ ngay từ đầu.

Bố trí van Arita tại phòng bơm chữa cháy

Phòng bơm là vị trí quan trọng nhất trong hệ thống PCCC siêu thị. Tại đây thường có bơm chính, bơm dự phòng, bơm bù áp, đường hút, đường đẩy, đồng hồ áp, van khóa, van một chiều và các thiết bị kiểm tra.

Van cổng Arita hoặc van bướm Arita có thể được bố trí tại đường hút và đường đẩy của bơm theo thiết kế. Những van này giúp cô lập máy bơm khi cần bảo trì, thay thế hoặc kiểm tra mà không ảnh hưởng quá nhiều đến toàn bộ hệ thống.

Van một chiều Arita thường được lắp sau đầu đẩy của máy bơm để ngăn nước chảy ngược về bơm. Đây là vị trí cần chọn đúng chiều lắp, đúng áp lực và đảm bảo không bị kẹt đĩa van trong quá trình vận hành.

Các van trong phòng bơm nên có nhãn rõ ràng, khoảng trống thao tác đủ rộng và không bị che bởi tủ điện, đường ống phụ hoặc vật tư bảo trì. Khi kiểm tra định kỳ, đội kỹ thuật cần nhìn nhanh được trạng thái van đang mở hay đóng.

Bố trí van trên tuyến ống chính PCCC

Tuyến ống chính là đường cấp nước từ phòng bơm đến các khu vực trong siêu thị. Van Arita trên tuyến này cần được bố trí tại các điểm có thể cô lập từng khu vực lớn mà vẫn thuận tiện cho kiểm tra.

Với tuyến ống chính, van cổng Arita hoặc van bướm Arita thường được dùng để đóng mở toàn tuyến hoặc từng đoạn tuyến. Nếu siêu thị có nhiều tầng, nhiều khu thuê, nhiều khu kho hoặc khu bán hàng lớn, nên chia tuyến rõ để khi sửa chữa không phải dừng toàn bộ hệ thống.

Vị trí đặt van trên tuyến chính cần tránh nơi quá cao, quá khuất hoặc nằm sâu trong trần mà không có cửa thăm. Nếu bắt buộc đặt trong trần kỹ thuật, cần có cửa thăm đủ rộng và đánh dấu vị trí rõ ràng trên bản vẽ quản lý.

Bố trí van cho hệ thống sprinkler

Sprinkler là hệ thống quan trọng trong siêu thị vì khu vực bán hàng thường có nhiều vật liệu dễ cháy như bao bì giấy, nhựa, vải, đồ gia dụng, thực phẩm khô và hàng trưng bày. Van cấp cho sprinkler cần được bố trí dễ kiểm tra, không bị đóng nhầm và không bị che khuất.

Van Arita tại tuyến sprinkler nên đặt ở đầu nhánh cấp cho từng khu vực như khu bán hàng, kho hàng, tầng hầm, khu văn phòng, khu kỹ thuật hoặc khu chế biến. Việc chia nhánh giúp bảo trì từng khu vực thuận tiện hơn.

Với các tuyến sprinkler quan trọng, có thể cân nhắc van tín hiệu nếu hồ sơ thiết kế yêu cầu giám sát trạng thái mở đóng. Van tín hiệu giúp hạn chế rủi ro van bị đóng mà đội vận hành không phát hiện.

Không nên bố trí van sprinkler ở vị trí sau kệ hàng cao, sau biển trang trí hoặc khu vực khách hàng khó phân biệt. Van nên nằm trong khu kỹ thuật, hành lang kỹ thuật hoặc vị trí có cửa kiểm tra riêng.

Bố trí van cho họng nước chữa cháy trong siêu thị

Họng nước chữa cháy thường được bố trí tại hành lang, gần lối thoát hiểm, khu vực cầu thang, tầng hầm hoặc các điểm dễ tiếp cận. Van Arita liên quan đến tuyến cấp họng nước cần đảm bảo cấp nước ổn định khi có sự cố.

Tuyến cấp cho họng nước nên có van khóa tại từng khu vực hoặc từng tầng nếu thiết kế yêu cầu. Điều này giúp đội kỹ thuật dễ cô lập một đoạn ống khi sửa chữa mà không làm mất khả năng cấp nước cho toàn bộ công trình.

Vị trí van cần tránh bị che bởi quầy hàng, kệ siêu thị, biển khuyến mại, thùng hàng hoặc khu vực tập kết hàng hóa. Trong thực tế vận hành, siêu thị thường thay đổi mặt bằng trưng bày nên cần kiểm tra định kỳ để đảm bảo van và hộp chữa cháy vẫn dễ tiếp cận.

Bố trí van tại kho hàng và khu giao nhận

Kho hàng siêu thị là khu vực cần chú ý vì thường chứa nhiều thùng carton, màng bọc, pallet, hàng khô và vật liệu đóng gói. Nếu xảy ra cháy, tốc độ lan có thể nhanh hơn khu vực bán hàng thông thường.

Van Arita cấp cho khu kho nên được bố trí tại đầu nhánh riêng để có thể kiểm soát khu vực này độc lập. Nếu kho có nhiều khu như kho hàng khô, kho đông lạnh, kho bao bì hoặc kho hàng khuyến mại, nên xác định rõ tuyến cấp cho từng khu.

Van không nên đặt sau các dãy hàng cao hoặc nơi thường xuyên bị xếp hàng che mất. Nếu van nằm trong kho, cần có biển nhận diện rõ và khoảng trống cố định để nhân sự bảo trì có thể tiếp cận nhanh.

Bố trí van tại khu điện, phòng kỹ thuật và khu lạnh

Siêu thị thường có phòng điện, phòng máy lạnh, kho lạnh, tủ điện phân phối, máy phát điện và hệ thống điều hòa trung tâm. Đây là các khu vực kỹ thuật cần được kiểm soát kỹ về rò rỉ nước, thao tác van và khả năng tiếp cận.

Van Arita lắp gần khu điện hoặc phòng kỹ thuật cần được bố trí ở vị trí dễ quan sát để phát hiện rò rỉ sớm. Không nên đặt van ngay phía trên tủ điện, thiết bị điều khiển hoặc khu vực có nguy cơ nước nhỏ xuống thiết bị điện.

Với khu lạnh hoặc kho lạnh, cần chú ý độ ẩm, nước ngưng và khả năng ăn mòn bulong, tay quay, mặt bích. Van nên được kiểm tra định kỳ để tránh kẹt, rỉ hoặc khó thao tác sau thời gian dài vận hành.

Bố trí van tại tầng hầm và bãi xe siêu thị

Nếu siêu thị có tầng hầm hoặc bãi xe, hệ thống PCCC tại khu vực này thường có nhiều tuyến ống, họng nước, sprinkler, đường ống treo trần và các van khóa khu vực. Đây là nơi có độ ẩm, khói bụi, khí thải và nguy cơ va chạm từ phương tiện.

Van Arita lắp tại tầng hầm cần tránh vị trí xe dễ va vào, lối cua hẹp hoặc khu vực bốc dỡ hàng. Nếu van nằm gần lối đi kỹ thuật, nên có biện pháp bảo vệ cơ khí để tránh hỏng tay quay, tay gạt hoặc hộp tín hiệu.

Ngoài ra, cần kiểm tra rỉ sét, nước ngưng, thấm dột và tình trạng bulong mặt bích tại các vị trí này. Tầng hầm là khu vực thường khó phát hiện lỗi nhỏ nếu không có lịch kiểm tra rõ ràng.

Bảng checklist bố trí van Arita cho hệ thống PCCC siêu thị

Những lỗi thường gặp khi bố trí van PCCC trong siêu thị

Lỗi đầu tiên là đặt van ở vị trí thuận tiện cho thi công nhưng bất tiện cho vận hành. Khi siêu thị đi vào hoạt động, van có thể bị che bởi kệ hàng, trần thạch cao, biển quảng cáo hoặc khu tập kết hàng.

Lỗi thứ hai là không chia van theo khu vực. Nếu toàn bộ hệ thống phụ thuộc vào quá ít van khóa, khi cần sửa chữa một khu nhỏ có thể phải ảnh hưởng đến nhiều khu vực khác.

Lỗi thứ ba là thiếu nhãn nhận diện. Với công trình nhiều tầng, nhiều tuyến ống và nhiều khu chức năng, nếu van không có nhãn rõ ràng thì đội bảo trì rất dễ thao tác nhầm.

Lỗi thứ tư là bỏ qua khu vực kho và giao nhận. Đây là khu vực thường thay đổi hàng hóa liên tục, dễ bị che chắn thiết bị PCCC nếu không kiểm tra thường xuyên.

Lỗi thứ năm là không kiểm tra lại sau khi thay đổi mặt bằng. Siêu thị thường đổi layout kệ, quầy, kho và lối đi. Sau mỗi lần thay đổi, cần kiểm tra lại vị trí van, họng nước và lối tiếp cận thiết bị PCCC.

Lưu ý khi lắp đặt van Arita cho hệ thống PCCC siêu thị

Trước khi lắp đặt, cần kiểm tra đúng loại van, kích cỡ DN, áp lực làm việc, tiêu chuẩn mặt bích, chiều dòng chảy đối với van một chiều và tình trạng gioăng làm kín. Không nên lắp van khi chưa đối chiếu bản vẽ và yêu cầu kỹ thuật.

Khi lắp van mặt bích, cần siết bulong đều theo đường chéo để tránh lệch gioăng. Sau khi lắp xong, cần thử áp và kiểm tra rò rỉ tại thân van, mặt bích, trục van và các điểm nối.

Các van đặt trong trần kỹ thuật cần có cửa thăm đủ rộng. Các van đặt trong kho hoặc khu bán hàng cần có khoảng trống tiếp cận, biển nhận diện rõ và không bị hàng hóa che chắn.

Lưu ý khi bảo trì van Arita trong siêu thị

Van Arita trong hệ thống PCCC siêu thị cần được kiểm tra định kỳ theo từng khu vực. Các vị trí quan trọng như phòng bơm, tuyến chính, kho hàng, tầng hầm, khu điện, khu lạnh và tuyến sprinkler nên được ưu tiên kiểm tra kỹ hơn.

Nội dung bảo trì gồm kiểm tra trạng thái mở đóng, rò nước, mặt bích, bulong, gioăng, tay quay, tay gạt, hộp số, hộp tín hiệu nếu có và nhãn nhận diện. Nếu van khó thao tác, rò nước hoặc bị che khuất, cần xử lý ngay.

Sau mỗi lần siêu thị thay đổi mặt bằng, bổ sung kệ hàng, đổi khu trưng bày, cải tạo trần hoặc mở rộng kho, cần kiểm tra lại toàn bộ vị trí van liên quan. Hệ thống PCCC chỉ an toàn khi thiết bị không chỉ lắp đúng mà còn phải tiếp cận được khi cần.

Kết luận

Van Arita lắp cho hệ thống PCCC siêu thị cần được bố trí theo đúng phòng bơm, tuyến ống chính, tuyến sprinkler, họng nước chữa cháy, kho hàng, khu điện, khu lạnh, tầng hầm và từng khu vực chức năng. Tiêu chí quan trọng là dễ kiểm tra, dễ thao tác, không bị che khuất, đúng áp lực, đúng kích cỡ và đúng tiêu chuẩn kết nối.

Khi bố trí hợp lý, van Arita giúp hệ thống chữa cháy trong siêu thị vận hành ổn định, dễ cô lập từng khu vực và thuận tiện cho bảo trì định kỳ. Nếu cần tham khảo nhóm van dùng cho hệ thống chữa cháy, có thể xem thêm tại Van PCCC.
