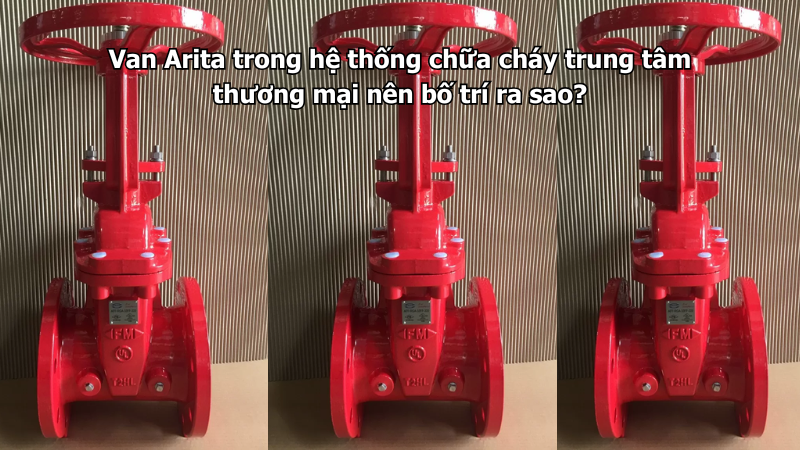

Van Arita trong hệ thống chữa cháy trung tâm thương mại nên bố trí ra sao?

Van Arita trong hệ thống chữa cháy trung tâm thương mại cần được bố trí theo từng khu vực chức năng như phòng bơm, tuyến ống chính, tuyến ống đứng, từng tầng, khu vực sprinkler, họng nước vách tường, tầng hầm, khu kỹ thuật và các điểm cần giám sát trạng thái. Đây là loại công trình có diện tích lớn, nhiều người qua lại, nhiều gian hàng và nhiều khu vực vận hành cùng lúc, nên cách bố trí van phải rõ ràng, dễ kiểm tra và thuận tiện khi xử lý sự cố.

Nếu bố trí van không hợp lý, đội vận hành có thể gặp khó khi cô lập khu vực rò rỉ, kiểm tra áp lực, bảo trì đường ống hoặc xác định trạng thái mở đóng của từng nhánh. Vì vậy, khi thiết kế và thi công hệ thống chữa cháy trung tâm thương mại, van Arita cần được sắp xếp theo đúng bản vẽ, đúng chức năng và có nhãn quản lý rõ ràng.

Vì sao cần bố trí van Arita hợp lý trong trung tâm thương mại?

Trung tâm thương mại thường có nhiều tầng, tầng hầm, khu mua sắm, khu ẩm thực, rạp chiếu phim, siêu thị, kho hàng, phòng kỹ thuật, khu để xe và nhiều trục kỹ thuật khác nhau. Mỗi khu vực có mức độ rủi ro cháy và yêu cầu cấp nước chữa cháy khác nhau.

Van Arita trong hệ thống này giúp chia vùng, cô lập từng tầng, bảo vệ máy bơm, ngăn dòng chảy ngược, kiểm soát tuyến cấp nước và hỗ trợ bảo trì. Nếu van được bố trí khoa học, khi một khu vực cần sửa chữa, đội kỹ thuật có thể đóng đúng van mà không làm ảnh hưởng toàn bộ hệ thống.

Ngược lại, nếu van đặt sai vị trí, thiếu nhãn hoặc khó tiếp cận, việc xử lý sự cố sẽ chậm hơn và có thể ảnh hưởng đến an toàn vận hành của cả công trình.

Bố trí van tại phòng bơm chữa cháy

Phòng bơm là khu vực quan trọng nhất của hệ thống chữa cháy. Tại đây thường có bơm điện, bơm diesel, bơm bù áp, đường hút, đường đẩy, tuyến góp và các thiết bị kiểm soát áp lực.

Van Arita tại phòng bơm cần được bố trí ở đường hút, đường đẩy, trước và sau từng cụm bơm, tại tuyến góp chính và các nhánh ra hệ thống. Van cổng hoặc van bướm thường dùng để đóng mở, cô lập thiết bị khi cần bảo trì. Van một chiều được lắp sau bơm để ngăn nước chảy ngược về bơm.

Các van trong phòng bơm cần có không gian thao tác rộng, nhãn rõ ràng, dễ kiểm tra rò nước và không bị che khuất bởi thiết bị khác. Với các van quan trọng, nên có sơ đồ van treo tại phòng bơm để đội vận hành dễ theo dõi.

Bố trí van trên tuyến ống chính

Tuyến ống chính dẫn nước từ phòng bơm đi đến các khu vực trong trung tâm thương mại. Trên tuyến này, van Arita cần được bố trí tại các điểm chia nhánh, điểm chuyển khu vực, điểm vào từng trục ống đứng hoặc trước các cụm thiết bị quan trọng.

Mục đích là để khi cần sửa chữa một nhánh, đội kỹ thuật có thể cô lập đúng khu vực mà không phải dừng toàn bộ hệ thống. Với tuyến ống chính, cần ưu tiên van có kích cỡ đúng thiết kế, áp lực phù hợp và thao tác thuận tiện.

Không nên bố trí van ở vị trí quá cao, quá sâu trên trần hoặc sau các hạng mục hoàn thiện mà không có cửa thăm. Van trên tuyến chính cần dễ nhìn, dễ tiếp cận và có mã nhận diện.

Bố trí van tại tuyến ống đứng

Tuyến ống đứng cấp nước chữa cháy lên các tầng, vì vậy van tại khu vực này rất quan trọng. Van Arita có thể được bố trí tại chân ống đứng, đầu tuyến, từng tầng hoặc các điểm chia nhánh cấp cho khu vực riêng.

Tại chân ống đứng, van thường dùng để cô lập toàn bộ tuyến đứng. Tại từng tầng, van dùng để kiểm soát nhánh cấp cho hệ sprinkler hoặc họng nước vách tường. Nếu tuyến có yêu cầu giám sát trạng thái, nên dùng van tín hiệu điện để báo về tủ trung tâm.

Van trên tuyến ống đứng cần có cửa thăm đủ rộng nếu nằm trong trục kỹ thuật. Tay quay, tay gạt hoặc hộp số phải có đủ khoảng thao tác. Không nên để van bị che bởi ống gió, máng cáp hoặc các tuyến kỹ thuật khác.

Bố trí van cho từng tầng và từng khu vực

Trung tâm thương mại có nhiều khu vực sử dụng khác nhau, nên hệ thống chữa cháy thường được chia theo tầng, theo zone hoặc theo khu chức năng. Van Arita cần được bố trí tại điểm đầu của từng khu vực để dễ cô lập khi cần kiểm tra, sửa chữa hoặc xử lý rò rỉ.

Ví dụ, khu ẩm thực, siêu thị, rạp chiếu phim, kho hàng và khu để xe nên có khả năng kiểm soát riêng nếu thiết kế yêu cầu. Điều này giúp đội vận hành xử lý từng khu vực mà không ảnh hưởng đến toàn bộ trung tâm.

Các van khu vực cần có nhãn ghi rõ cấp cho tầng nào, khu nào, trạng thái bình thường là mở hay đóng. Nếu là van quan trọng, nên đưa vào danh sách kiểm tra định kỳ.

Bố trí van cho hệ sprinkler

Hệ sprinkler trong trung tâm thương mại thường có mật độ đầu phun lớn và chia thành nhiều khu vực. Van Arita dùng cho hệ này cần được bố trí tại các điểm kiểm soát zone, trước cụm thiết bị liên quan và tại các nhánh cần cô lập.

Với hệ sprinkler, trạng thái van rất quan trọng. Nhiều van cần luôn mở để đảm bảo nước sẵn sàng cấp đến đầu phun. Vì vậy, nên ưu tiên van tín hiệu điện tại các vị trí cần giám sát, tránh tình trạng van bị đóng nhầm mà không phát hiện.

Khi bố trí, cần đảm bảo van dễ kiểm tra, có nhãn rõ và tín hiệu báo về tủ trung tâm hoạt động đúng.

Bố trí van cho họng nước vách tường

Họng nước vách tường thường được bố trí tại hành lang, sảnh, lối thoát hiểm hoặc khu vực dễ tiếp cận. Van Arita trên tuyến cấp cho họng nước cần được bố trí để đảm bảo nước luôn sẵn sàng và có thể cô lập khi bảo trì từng tầng hoặc từng nhánh.

Không nên đặt van khóa chính của nhánh họng nước ở vị trí khó tìm hoặc không có nhãn. Khi có sự cố, đội vận hành cần xác định nhanh van nào cấp cho khu vực nào.

Với các tầng có nhiều hộp chữa cháy, nên bố trí van theo từng cụm hoặc theo bản vẽ thiết kế để việc quản lý dễ hơn.

Bố trí van tại tầng hầm và khu để xe

Tầng hầm và khu để xe thường có độ ẩm cao, nhiều đường ống, nhiều thiết bị kỹ thuật và không gian phức tạp. Van Arita lắp tại khu vực này cần được bố trí ở nơi dễ quan sát, tránh va chạm xe cộ và có đủ không gian thao tác.

Cần chú ý chống rỉ cho tay quay, bulong, mặt bích và hộp tín hiệu nếu có. Nếu van đặt gần khu vực có nguy cơ va chạm, nên có biện pháp bảo vệ cơ khí.

Tại tầng hầm, hệ thống chữa cháy thường rất quan trọng, nên các van cấp chính, van chia khu, van sau bơm và van tuyến ống đứng cần được kiểm tra thường xuyên hơn.

Bố trí van xả khí tại điểm cao

Trong hệ thống đường ống chữa cháy, khí có thể tích tụ tại các điểm cao, đầu tuyến hoặc đoạn ống ít lưu thông. Van xả khí Arita cần được bố trí tại những vị trí phù hợp để giúp hệ thống thoát khí, hạn chế hiện tượng tụ khí gây giảm hiệu quả cấp nước.

Van xả khí cần đặt ở nơi có thể kiểm tra và bảo trì. Không nên lắp quá kín trong trần hoặc trục kỹ thuật mà không có cửa thăm. Nếu van xả khí bị rò hoặc kẹt, cần xử lý sớm để tránh ảnh hưởng đến áp lực hệ thống.

Bố trí van một chiều để bảo vệ máy bơm và tuyến ống

Van một chiều Arita thường được bố trí sau bơm chữa cháy hoặc tại các vị trí cần ngăn nước chảy ngược. Đây là bộ phận giúp bảo vệ máy bơm, hạn chế dòng hồi lưu và giữ hệ thống vận hành ổn định.

Khi bố trí van một chiều, cần kiểm tra đúng chiều dòng chảy theo mũi tên trên thân van. Không nên lắp sai chiều hoặc lắp tại vị trí khó tháo kiểm tra. Với tuyến sau bơm, cần có đủ khoảng cách và không gian để bảo trì khi van phát sinh tiếng ồn, kẹt đĩa hoặc rò ngược.

Bố trí Y lọc tại vị trí cần bảo vệ thiết bị

Y lọc Arita có thể được bố trí tại các vị trí cần giữ cặn, bảo vệ thiết bị phía sau hoặc theo yêu cầu thiết kế. Khi lắp Y lọc trong hệ thống chữa cháy, cần đảm bảo đúng chiều dòng chảy và có đủ không gian tháo nắp để vệ sinh lưới lọc.

Không nên đặt Y lọc ở vị trí quá sát tường, sát trần hoặc bị che khuất khiến việc vệ sinh khó khăn. Nếu lưới lọc bị nghẹt mà không được kiểm tra, dòng nước có thể bị cản và ảnh hưởng đến áp lực cấp nước.

Bảng checklist bố trí van Arita trong hệ thống chữa cháy trung tâm thương mại

Những lỗi thường gặp khi bố trí van Arita

Lỗi đầu tiên là bố trí van quá sâu trong trục kỹ thuật, khiến đội vận hành khó tiếp cận khi cần kiểm tra hoặc xử lý sự cố.

Lỗi thứ hai là không có nhãn van. Với trung tâm thương mại có nhiều tầng và nhiều khu vực, nếu không đánh mã rõ ràng sẽ rất dễ nhầm tuyến.

Lỗi thứ ba là thiếu van cô lập khu vực. Khi một nhánh bị rò, đội kỹ thuật phải đóng phạm vi quá rộng, ảnh hưởng đến nhiều khu vực đang hoạt động.

Lỗi thứ tư là dùng van thường tại vị trí cần giám sát trạng thái. Điều này làm tăng rủi ro van bị đóng nhầm mà tủ trung tâm không nhận biết.

Lỗi thứ năm là không để đủ không gian bảo trì cho Y lọc, van xả khí, van một chiều hoặc van tín hiệu điện.

Lưu ý khi nghiệm thu và vận hành

Khi nghiệm thu, cần kiểm tra từng van theo bản vẽ, đúng loại, đúng kích cỡ, đúng chiều lắp và đúng trạng thái vận hành. Các van cần mở thường trực phải được xác nhận mở hoàn toàn.

Với van tín hiệu điện, cần test trạng thái tại van và tín hiệu báo về tủ trung tâm. Với van một chiều, cần kiểm tra chiều dòng chảy. Với Y lọc, cần đảm bảo có không gian vệ sinh. Với van trong trục kỹ thuật, cần kiểm tra cửa thăm và khả năng thao tác thực tế.

Sau khi hệ thống đi vào vận hành, nên có sổ theo dõi van theo từng tầng, từng khu vực và từng tuyến cấp nước.

Kết luận

Van Arita trong hệ thống chữa cháy trung tâm thương mại nên được bố trí theo từng khu vực rõ ràng: phòng bơm, tuyến ống chính, tuyến ống đứng, từng tầng, hệ sprinkler, họng nước vách tường, tầng hầm, khu kỹ thuật và các điểm cần xả khí hoặc lọc cặn. Cách bố trí cần đảm bảo dễ thao tác, dễ kiểm tra, có nhãn nhận biết và phù hợp với yêu cầu nghiệm thu PCCC.

Với các vị trí quan trọng, nên ưu tiên van có khả năng giám sát trạng thái để hạn chế rủi ro đóng nhầm. Khi bố trí đúng, hệ thống chữa cháy sẽ dễ quản lý hơn, bảo trì thuận tiện hơn và sẵn sàng cấp nước khi có sự cố. Nếu cần tham khảo nhóm van dùng cho hệ chữa cháy, có thể xem thêm tại Van PCCC.
