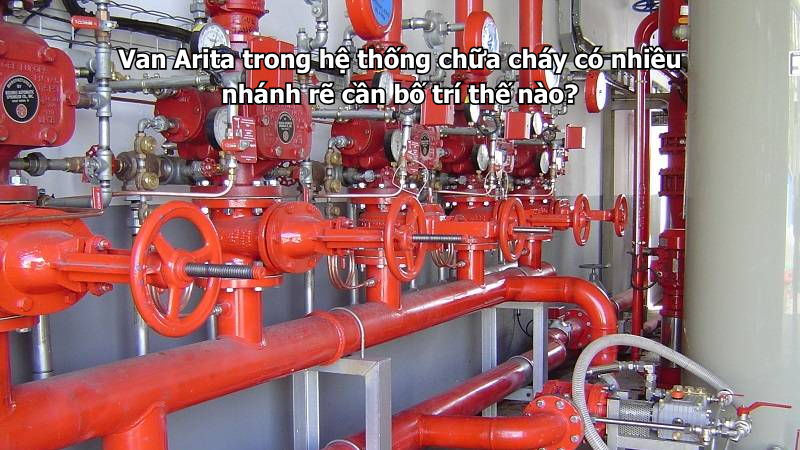

Van Arita trong hệ thống chữa cháy có nhiều nhánh rẽ cần bố trí thế nào?
Th6
Van Arita trong hệ thống chữa cháy có nhiều nhánh rẽ cần được bố trí theo từng tuyến chính, từng nhánh phụ, từng khu vực sử dụng và từng vị trí cần cô lập khi bảo trì. Hệ thống càng nhiều nhánh rẽ thì việc bố trí van càng phải rõ ràng, có nhãn nhận diện và dễ kiểm tra, tránh tình trạng đóng nhầm van hoặc không biết nhánh nào đang được cấp nước.
Trong hệ thống PCCC, các nhánh rẽ có thể cấp nước cho sprinkler, họng nước vách tường, khu nhà xưởng, kho hàng, tầng hầm, khu văn phòng, khu kỹ thuật hoặc từng tầng trong công trình. Nếu van Arita bố trí không hợp lý, khi một nhánh bị rò hoặc cần sửa chữa, đội vận hành có thể phải dừng phạm vi quá rộng, ảnh hưởng đến toàn bộ hệ thống.
Hệ thống chữa cháy nhiều nhánh rẽ là gì?
Hệ thống chữa cháy nhiều nhánh rẽ là hệ thống có một hoặc nhiều tuyến ống chính, sau đó chia ra nhiều nhánh cấp nước đến từng khu vực khác nhau. Mỗi nhánh có thể phục vụ một tầng, một khu sản xuất, một khoang hàng, một cụm sprinkler hoặc một dãy họng chữa cháy.
Đặc điểm của dạng hệ thống này là số lượng van nhiều, tuyến ống phức tạp và dễ nhầm lẫn khi vận hành. Vì vậy, van cần được bố trí có logic, dễ nhận biết và thuận tiện khi kiểm tra định kỳ.
Bố trí van tại đầu tuyến chính
Tại đầu tuyến chính, nên bố trí van Arita để kiểm soát nguồn nước cấp vào toàn bộ hệ thống hoặc từng khu lớn. Vị trí này thường nằm sau phòng bơm, trên tuyến ống chính hoặc tại điểm phân phối nước đến các khu vực.
Van ở đầu tuyến chính cần chọn đúng kích cỡ, đúng áp lực và dễ thao tác. Nếu đây là van quan trọng, nên dùng loại có tín hiệu giám sát theo yêu cầu thiết kế để tránh tình trạng van bị đóng nhầm mà không phát hiện.
Bố trí van tại đầu mỗi nhánh rẽ
Mỗi nhánh rẽ quan trọng nên có van riêng tại đầu nhánh. Đây là cách giúp đội kỹ thuật cô lập từng nhánh khi cần sửa chữa, kiểm tra hoặc thay thế thiết bị mà không phải dừng toàn bộ hệ thống.
Ví dụ, nhánh cấp cho tầng 1, tầng 2, khu kho A, khu kho B, nhánh sprinkler hoặc nhánh họng nước vách tường nên có van quản lý riêng nếu thiết kế yêu cầu. Van tại đầu nhánh cần có nhãn rõ: nhánh nào, cấp cho khu nào, trạng thái bình thường là mở hay đóng.
Bố trí van theo từng khu vực sử dụng
Với công trình lớn như nhà xưởng, kho hàng, bệnh viện, trường học, trung tâm thương mại hoặc tầng hầm, hệ thống chữa cháy thường cần chia theo từng khu vực. Van Arita nên được bố trí tại ranh giới giữa các khu để dễ quản lý.
Cách bố trí theo khu vực giúp khi một khu bị rò nước hoặc cần bảo trì, đội vận hành chỉ cần đóng van khu đó. Những khu vực còn lại vẫn có thể duy trì trạng thái sẵn sàng nếu hệ thống cho phép.
Chú ý van tín hiệu tại nhánh quan trọng
Các nhánh cấp sprinkler, nhánh cấp khu đông người, nhánh cấp kho hàng lớn hoặc nhánh cấp khu vực có nguy cơ cháy cao nên được xem xét dùng van tín hiệu điện nếu bản vẽ yêu cầu.
Van tín hiệu giúp báo trạng thái mở đóng về tủ trung tâm. Điều này rất quan trọng vì trong hệ nhiều nhánh, chỉ cần một van đầu nhánh bị đóng nhầm thì toàn bộ khu vực phía sau có thể mất nước chữa cháy.
Khi dùng van tín hiệu, cần kiểm tra dây tín hiệu, hộp công tắc, trạng thái thực tế tại van và tín hiệu báo về tủ.
Chú ý áp lực và lưu lượng ở cuối nhánh
Hệ thống nhiều nhánh rẽ dễ bị ảnh hưởng bởi tổn thất áp, đặc biệt ở các nhánh xa phòng bơm hoặc cuối tuyến. Khi bố trí van Arita, cần chọn đúng kích cỡ DN, không tự ý giảm size và không lắp sai loại van gây cản dòng.
Các nhánh dài, nhánh lên cao hoặc nhánh cấp nhiều đầu phun cần được kiểm tra kỹ về áp lực. Nếu chọn sai van hoặc bố trí quá nhiều điểm cản dòng, áp lực cuối nhánh có thể không đạt yêu cầu.
Chú ý van xả khí ở điểm cao hoặc cuối nhánh
Ở hệ thống nhiều nhánh, một số nhánh có thể đi lên cao, vòng qua dầm, đi trên trần hoặc tạo điểm cao cục bộ. Những vị trí này có thể tích khí, làm giảm hiệu quả cấp nước hoặc gây tiếng ồn, rung khi hệ thống hoạt động.
Van xả khí Arita nên được bố trí tại các điểm dễ tích khí theo thiết kế. Đặc biệt cần chú ý cuối nhánh, điểm cao nhất của tuyến hoặc các đoạn ít lưu thông.
Chú ý van một chiều ở vị trí cần chống hồi lưu
Nếu hệ thống có nhiều nguồn cấp, nhiều tuyến bơm hoặc các nhánh có nguy cơ chảy ngược, cần bố trí van một chiều Arita tại vị trí phù hợp. Van một chiều giúp nước đi đúng hướng và hạn chế hồi lưu về bơm hoặc tuyến khác.
Khi lắp van một chiều, cần kiểm tra đúng chiều dòng chảy theo mũi tên trên thân van. Trong hệ nhiều nhánh rẽ, việc nhầm chiều dòng chảy khá dễ xảy ra nếu không đối chiếu bản vẽ kỹ.
Bảng checklist bố trí van Arita trong hệ chữa cháy nhiều nhánh rẽ
| Hạng mục kiểm tra | Nội dung cần lưu ý |
|---|---|
| Đầu tuyến chính | Có van kiểm soát nguồn cấp chính, dễ thao tác và đúng áp lực |
| Đầu nhánh rẽ | Mỗi nhánh quan trọng nên có van riêng để cô lập khi cần |
| Khu vực sử dụng | Bố trí van theo tầng, khu, zone hoặc khoang hàng |
| Van tín hiệu | Dùng tại nhánh quan trọng cần giám sát trạng thái |
| Van một chiều | Lắp tại vị trí cần chống nước chảy ngược |
| Van xả khí | Bố trí tại điểm cao, cuối nhánh hoặc nơi dễ tích khí |
| Kích cỡ DN | Đúng theo bản vẽ, không tự ý giảm kích cỡ |
| Áp lực làm việc | Phù hợp áp lực vận hành và áp lực thử kín |
| Tổn thất áp | Tránh chọn van gây cản dòng ở nhánh xa hoặc cuối tuyến |
| Mặt bích, gioăng | Đúng tiêu chuẩn, kín nước, không lệch tâm |
| Không gian thao tác | Tay quay, tay gạt, hộp số dễ đóng mở |
| Nhãn van | Ghi rõ mã van, nhánh cấp, khu vực phục vụ |
| Trạng thái van | Ghi rõ thường mở hoặc thường đóng |
| Hồ sơ quản lý | Sơ đồ van cần khớp với thực tế lắp đặt |
| Bảo trì định kỳ | Kiểm tra rò nước, tín hiệu, đóng mở và trạng thái từng nhánh |
Những lỗi thường gặp khi bố trí van trên hệ nhiều nhánh
Lỗi đầu tiên là thiếu van đầu nhánh. Khi một nhánh cần sửa, đội kỹ thuật phải đóng cả tuyến lớn, ảnh hưởng đến nhiều khu vực không liên quan.
Lỗi thứ hai là không dán nhãn van. Trong hệ nhiều nhánh, nếu không ghi rõ van cấp cho khu nào, thao tác nhầm rất dễ xảy ra.
Lỗi thứ ba là không dùng van tín hiệu tại nhánh quan trọng. Nếu van bị đóng nhầm, tủ trung tâm không phát hiện và khu vực phía sau có thể mất nước chữa cháy.
Lỗi thứ tư là lắp sai chiều van một chiều hoặc Y lọc do tuyến ống rẽ phức tạp.
Lỗi thứ năm là không kiểm tra áp lực cuối nhánh, khiến hệ thống nhìn tổng thể vẫn có nước nhưng khu vực xa lại không đạt áp lực cần thiết.
Lưu ý khi bảo trì hệ thống nhiều nhánh rẽ
Khi bảo trì, nên kiểm tra theo từng tuyến và từng nhánh, không kiểm tra rời rạc. Cần xác nhận trạng thái van, rò nước, mặt bích, bulong, tay quay, hộp số, tín hiệu điện và nhãn nhận diện.
Sau khi sửa đường ống hoặc thay van, cần cập nhật lại sơ đồ van và hồ sơ bảo trì. Nếu nhánh rẽ được bổ sung thêm sau này, cần bố trí van kiểm soát rõ ràng, tránh đấu nối tùy tiện làm khó vận hành.
Kết luận
Van Arita trong hệ thống chữa cháy có nhiều nhánh rẽ cần được bố trí tại đầu tuyến chính, đầu mỗi nhánh quan trọng, điểm chia khu vực, vị trí cần chống hồi lưu, điểm cao cần xả khí và các nhánh cần giám sát trạng thái. Mỗi van cần có nhãn rõ ràng, trạng thái vận hành cụ thể và nằm trong hồ sơ quản lý.
Bố trí đúng giúp hệ thống dễ vận hành, dễ bảo trì, hạn chế thao tác nhầm và đảm bảo từng nhánh luôn sẵn sàng cấp nước chữa cháy. Nếu cần tham khảo nhóm van chuyên dùng cho hệ chữa cháy, có thể xem thêm tại Van PCCC.
