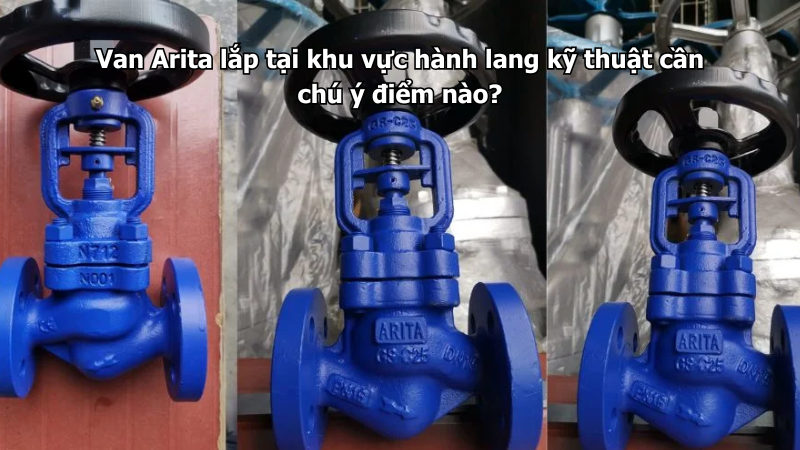

Van Arita lắp tại khu vực hành lang kỹ thuật cần chú ý điểm nào?

Van Arita lắp tại khu vực hành lang kỹ thuật cần chú ý nhiều yếu tố như vị trí thao tác, khoảng trống bảo trì, chiều đóng mở, nguy cơ va chạm, độ ẩm, nhãn nhận biết, trạng thái van và khả năng kiểm tra định kỳ. Hành lang kỹ thuật thường là nơi tập trung nhiều đường ống, máng cáp, ống gió, tủ điện, trục kỹ thuật và thiết bị phụ trợ, nên nếu bố trí van không hợp lý sẽ rất khó vận hành sau này.

Trong các công trình như chung cư, khách sạn, trung tâm thương mại, nhà máy hoặc tòa nhà văn phòng, hành lang kỹ thuật thường có không gian hẹp nhưng lại chứa nhiều van quan trọng. Vì vậy, khi lắp van Arita tại khu vực này, không nên chỉ quan tâm đến việc “lắp vừa đường ống”, mà cần tính đến việc người vận hành có đóng mở được không, có kiểm tra được rò nước không và có bảo trì được khi hệ thống đã đi vào sử dụng không.

Hành lang kỹ thuật là khu vực như thế nào?

Hành lang kỹ thuật là khu vực dùng để bố trí các tuyến kỹ thuật của công trình như đường ống cấp nước, PCCC, HVAC, thoát nước, điện, điều khiển, thông gió và các thiết bị phụ trợ. Khu vực này thường nằm sau trần, sau vách kỹ thuật, dọc hành lang tầng, trong tầng hầm hoặc gần trục kỹ thuật.

Đặc điểm của hành lang kỹ thuật là nhiều thiết bị cùng đi qua một không gian. Vì vậy, van Arita lắp ở đây phải được bố trí gọn, dễ nhận biết, dễ thao tác và không gây cản trở cho các hệ thống khác.

Nếu lắp van quá sát tường, quá sát trần hoặc bị che bởi ống gió, máng cáp, việc bảo trì sau này sẽ rất bất tiện.

Chọn đúng loại van Arita theo chức năng

Trước khi lắp, cần xác định van Arita dùng để làm gì. Nếu dùng để đóng mở tuyến ống, có thể chọn van cổng, van bi hoặc van bướm tùy kích cỡ và không gian. Nếu dùng để chống dòng chảy ngược, cần chọn van một chiều. Nếu dùng để xả khí, chọn van xả khí. Nếu cần lọc cặn, chọn Y lọc.

Với hành lang kỹ thuật có không gian hẹp, van bướm Arita thường được ưu tiên ở nhiều tuyến ống cỡ trung và lớn vì thân van gọn, lắp đặt tiết kiệm không gian, thao tác nhanh. Tuy nhiên, vẫn cần chọn đúng theo thiết kế, không nên thay đổi loại van khi chưa kiểm tra chức năng của vị trí đó.

Chú ý không gian thao tác tay quay, tay gạt

Đây là điểm rất quan trọng. Van lắp xong phải thao tác được thật sự, không chỉ nhìn trên bản vẽ là đủ. Tay gạt cần đủ góc xoay, tay quay cần đủ khoảng để xoay, hộp số không được bị vướng tường, vướng máng cáp hoặc vướng tuyến ống khác.

Nếu van bướm tay gạt bị vướng, người vận hành có thể không mở hết hoặc đóng hết van. Nếu van tay quay đặt quá sát tường, việc xoay van sẽ rất khó, nhất là khi van đã sử dụng lâu ngày và cần lực thao tác lớn hơn.

Khi bố trí, nên kiểm tra cả trạng thái mở và đóng để chắc chắn van không bị cấn trong toàn bộ hành trình.

Chú ý khoảng trống bảo trì

Van Arita lắp tại hành lang kỹ thuật cần có đủ khoảng trống để kiểm tra và bảo trì. Với van mặt bích, cần quan sát được vị trí gioăng, bulong và mặt bích. Với Y lọc, cần có khoảng trống để tháo nắp và lấy lưới lọc ra vệ sinh. Với van tín hiệu điện, cần tiếp cận được hộp tín hiệu và dây đấu nối.

Không nên lắp van ở vị trí bị che kín hoàn toàn sau trần thạch cao hoặc vách cố định mà không có cửa thăm. Nếu sau này van bị rò, kẹt hoặc cần thay thế, đội kỹ thuật sẽ phải tháo dỡ rất nhiều hạng mục.

Một van lắp đúng là van vừa đảm bảo kỹ thuật, vừa có thể kiểm tra được sau khi công trình hoàn thiện.

Chú ý nguy cơ va chạm

Hành lang kỹ thuật có thể là nơi đội bảo trì thường xuyên di chuyển, kéo thiết bị, mang thang, vận chuyển vật tư hoặc mở tủ kỹ thuật. Nếu van Arita lắp nhô ra quá nhiều, tay quay hoặc tay gạt có thể bị va chạm.

Va chạm có thể làm cong tay gạt, lệch hộp số, hỏng công tắc tín hiệu, lỏng bulong hoặc ảnh hưởng đến mối nối mặt bích. Với các khu vực có nguy cơ va đập, nên bố trí van gọn vào trong tuyến ống hoặc có biện pháp bảo vệ phù hợp.

Đặc biệt với van tín hiệu điện, hộp tín hiệu cần tránh vị trí dễ bị đụng vào khi mở cửa tủ, di chuyển thang hoặc thao tác thiết bị gần đó.

Chú ý độ ẩm và khả năng chống rỉ

Hành lang kỹ thuật có thể bị ẩm do nước ngưng điều hòa, rò rỉ từ đường ống khác, khu vực tầng hầm hoặc thông gió kém. Vì vậy, khi lắp van Arita tại đây cần kiểm tra lớp phủ thân van, tình trạng bulong, tay quay, trục van và hộp số.

Nếu môi trường ẩm, cần ưu tiên bảo trì định kỳ để phát hiện sớm rỉ sét, kẹt tay quay, thấm nước mặt bích hoặc hư phần tín hiệu điện. Với van có hộp tín hiệu, dây điện cần đi gọn, tránh nước nhỏ giọt và tránh bị kéo căng.

Không nên để van bị ẩm lâu ngày mà không kiểm tra, vì các chi tiết bên ngoài có thể xuống cấp trước khi thân van phát sinh lỗi lớn.

Chú ý chiều dòng chảy

Một số loại van Arita có yêu cầu chiều dòng chảy, đặc biệt là van một chiều, Y lọc, van giảm áp hoặc các thiết bị có mũi tên trên thân. Khi lắp ở hành lang kỹ thuật, nhiều tuyến ống đi vòng, đổi hướng hoặc chạy song song nên rất dễ nhầm chiều.

Trước khi lắp cần đối chiếu bản vẽ và hướng nước thực tế. Nếu lắp sai chiều, van một chiều có thể không mở đúng, Y lọc giảm hiệu quả lọc, còn thiết bị điều áp hoặc xả khí có thể hoạt động không ổn định.

Sau khi lắp xong, nên kiểm tra lại mũi tên trên thân van để tránh sai sót trước khi thử áp.

Chú ý nhãn van và quản lý trạng thái

Trong hành lang kỹ thuật thường có nhiều van gần nhau. Nếu không có nhãn, đội vận hành rất khó biết van nào cấp cho khu vực nào, tầng nào hoặc hệ thống nào. Điều này dễ dẫn đến thao tác nhầm.

Mỗi van nên có mã nhận diện, tên tuyến, khu vực phục vụ và trạng thái bình thường. Ví dụ: van cấp nước tầng 5, van PCCC nhánh hành lang, van khóa khu vệ sinh, van cấp AHU hoặc van tuyến ống đứng.

Với các van cần luôn mở, nên ghi rõ trạng thái thường mở. Với van chỉ mở khi bảo trì hoặc xả cặn, cần ghi rõ để tránh nhầm lẫn.

Bảng checklist khi lắp van Arita tại hành lang kỹ thuật

Các lỗi thường gặp khi lắp van Arita ở hành lang kỹ thuật

Lỗi đầu tiên là lắp van quá sát tường hoặc sát trần, khiến tay quay và tay gạt không đủ khoảng thao tác. Khi cần đóng mở, người vận hành phải dùng lực khó hoặc không thể thao tác hết hành trình.

Lỗi thứ hai là không để cửa thăm. Van nằm sau trần hoặc vách kỹ thuật nhưng không có lối tiếp cận, đến khi rò nước hoặc cần bảo trì mới phát hiện rất khó xử lý.

Lỗi thứ ba là không đánh nhãn van. Nhiều van đặt cạnh nhau nhưng không ghi rõ chức năng, dễ dẫn đến đóng nhầm tuyến đang vận hành.

Lỗi thứ tư là lắp sai chiều van một chiều hoặc Y lọc. Đây là lỗi thường gặp khi tuyến ống trong hành lang kỹ thuật đi phức tạp, đổi hướng nhiều lần.

Lỗi thứ năm là bỏ qua chống ẩm. Van lắp lâu ngày trong khu vực ẩm có thể bị rỉ tay quay, kẹt hộp số, rỉ bulong hoặc lỗi tín hiệu điện.

Khi nào cần kiểm tra lại van Arita tại hành lang kỹ thuật?

Nên kiểm tra van sau khi lắp đặt, sau khi thử áp, sau khi hoàn thiện trần/vách, sau khi chạy thử hệ thống và trong các đợt bảo trì định kỳ. Ngoài ra, cần kiểm tra ngay khi thấy rò nước, vệt ẩm, tiếng rung, tay quay nặng, tín hiệu báo sai hoặc có va chạm vào van.

Với các van quan trọng trong hệ thống PCCC, cấp nước chính hoặc HVAC, nên ghi hồ sơ kiểm tra để theo dõi tình trạng từng van. Nếu van nhiều lần bị kẹt, rò hoặc thao tác nặng, cần xử lý sớm thay vì chỉ đóng mở tạm thời.

Kết luận

Van Arita lắp tại khu vực hành lang kỹ thuật cần chú ý nhiều điểm quan trọng như chọn đúng loại van, đúng kích cỡ, đúng áp lực, đúng chiều dòng chảy, đủ không gian thao tác, đủ khoảng bảo trì, có cửa thăm, tránh va chạm, chống ẩm và đánh nhãn rõ ràng.

Hành lang kỹ thuật là khu vực dễ bị xem nhẹ nhưng lại ảnh hưởng nhiều đến vận hành lâu dài. Nếu van được bố trí hợp lý ngay từ đầu, việc kiểm tra, bảo trì và xử lý sự cố sẽ nhanh hơn, hạn chế phải tháo dỡ trần vách hoặc dừng hệ thống diện rộng. Với các tuyến ống cần van gọn, dễ lắp trong không gian hạn chế, có thể tham khảo thêm nhóm Van bướm để lựa chọn theo kích cỡ và nhu cầu thực tế.

Câu hỏi thường gặp về van Arita lắp tại hành lang kỹ thuật
