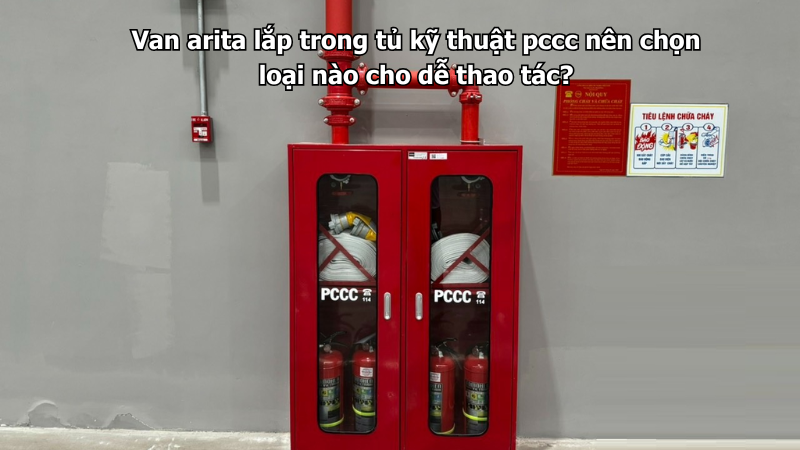

Van Arita lắp trong tủ kỹ thuật PCCC nên chọn loại nào cho dễ thao tác?

Van Arita lắp trong tủ kỹ thuật PCCC nên chọn loại có thiết kế gọn, trạng thái đóng mở dễ quan sát, thao tác không quá nặng và phù hợp với không gian hẹp bên trong tủ. Thông thường, các vị trí trong tủ kỹ thuật PCCC có thể sử dụng van bướm tay quay, van bướm tín hiệu điện, van cổng, van 1 chiều, lọc Y hoặc van xả khí tùy theo chức năng của tuyến ống. Tuy nhiên, nếu xét riêng yếu tố dễ thao tác trong không gian hẹp, van bướm Arita thường là lựa chọn được ưu tiên hơn ở nhiều vị trí.

Tủ kỹ thuật PCCC thường đặt tại hành lang, tầng kỹ thuật, tầng hầm, khu vực thang bộ, trục kỹ thuật hoặc gần các tuyến ống cấp nước chữa cháy. Không gian bên trong tủ thường không quá rộng, nhiều đường ống đi chung, có thể có đồng hồ áp, công tắc dòng chảy, van chặn, van xả, đầu nối kiểm tra hoặc thiết bị giám sát. Vì vậy, khi chọn van Arita lắp trong tủ kỹ thuật, không chỉ cần đúng kích cỡ và đúng áp lực, mà còn phải tính đến khả năng đóng mở, bảo trì và kiểm tra trạng thái sau này.

Nếu bạn đang tìm hiểu tổng thể các dòng van dùng trong hệ thống chữa cháy, có thể tham khảo thêm nhóm Van chữa cháy UL/FM Arita để xem thêm các sản phẩm như van cổng, van bướm, van 1 chiều, lọc Y và van xả khí chuyên dùng cho PCCC.

Tủ kỹ thuật PCCC là gì?

Tủ kỹ thuật PCCC là khu vực chứa một phần thiết bị, đường ống và phụ kiện phục vụ hệ thống phòng cháy chữa cháy. Tùy thiết kế công trình, tủ kỹ thuật có thể chứa van chặn khu vực, đồng hồ áp, van xả, thiết bị kiểm tra, công tắc dòng chảy, tuyến ống cấp sprinkler, tuyến họng nước vách tường hoặc các cụm van quản lý theo tầng.

Khác với phòng bơm rộng hơn, tủ kỹ thuật thường có không gian giới hạn. Người vận hành phải thao tác qua cánh tủ, cửa thăm hoặc khoảng mở nhỏ. Nếu van quá lớn, tay quay bị vướng, tay gạt không đủ góc xoay hoặc lọc Y không tháo được lưới, việc bảo trì sẽ rất khó khăn.

Do đó, chọn van cho tủ kỹ thuật PCCC cần ưu tiên tính thực tế. Một van đúng thông số nhưng thao tác quá khó vẫn có thể gây bất tiện lớn khi kiểm tra định kỳ, nghiệm thu hoặc xử lý sự cố.

Vì sao cần chọn van dễ thao tác trong tủ kỹ thuật PCCC?

Van trong tủ kỹ thuật thường được dùng để kiểm soát từng khu vực hoặc từng tuyến ống. Nếu xảy ra sự cố, đội kỹ thuật cần thao tác nhanh và chính xác. Nếu van bị đặt sâu, tay quay vướng thành tủ hoặc trạng thái đóng mở khó nhìn, người vận hành rất dễ thao tác nhầm hoặc không thao tác được hết hành trình.

Ngoài ra, hệ thống PCCC cần kiểm tra định kỳ. Một số van có thể ít dùng nhưng vẫn phải đóng mở thử để tránh kẹt. Nếu van khó thao tác, đội bảo trì dễ bỏ qua, lâu ngày van có thể bị cứng, kẹt hoặc báo sai trạng thái.

Với các tủ kỹ thuật nằm ở hành lang, tầng hầm hoặc khu vực đông người qua lại, việc thao tác cũng cần gọn và an toàn. Van không nên nhô ra quá nhiều, không gây vướng, không cản trở đóng mở cánh tủ và không làm khó việc kiểm tra thiết bị khác trong cùng tủ.

Van bướm Arita – lựa chọn gọn cho tủ kỹ thuật PCCC

Van bướm Arita thường là lựa chọn phù hợp cho nhiều vị trí trong tủ kỹ thuật PCCC vì thiết kế gọn, chiều dài lắp đặt ngắn và dễ bố trí hơn van cổng. Van bướm dùng đĩa xoay để đóng mở dòng nước, thao tác nhanh và dễ nhận biết trạng thái qua chỉ thị trên tay quay hoặc tay gạt.

Với các tuyến ống nhánh, tuyến cấp sprinkler theo tầng hoặc tuyến cấp khu vực, van bướm giúp tiết kiệm không gian bên trong tủ. Khi chọn loại tay quay hộp số, người vận hành có thể đóng mở từ từ, nhẹ hơn so với dạng tay gạt ở các kích cỡ lớn.

Tuy nhiên, khi lắp van bướm trong tủ kỹ thuật, cần kiểm tra tay quay có đủ khoảng xoay không, đĩa van có bị cấn mặt bích không và vị trí chỉ thị có dễ quan sát không. Nếu tay quay bị vướng thành tủ hoặc ống khác, dù van đúng loại vẫn rất khó sử dụng.

Van bướm tay quay Arita phù hợp khi nào?

Van bướm tay quay Arita phù hợp với các tuyến trong tủ kỹ thuật có kích cỡ vừa hoặc lớn, cần thao tác chắc chắn và không muốn dùng lực quá mạnh. Bộ tay quay hộp số giúp người vận hành xoay nhẹ hơn, kiểm soát hành trình đóng mở tốt hơn và hạn chế thao tác đột ngột.

Dòng này nên dùng khi tủ kỹ thuật có đủ không gian cho tay quay xoay, vị trí van dễ tiếp cận và không yêu cầu báo tín hiệu về tủ trung tâm. Với các tuyến nhánh không quá phức tạp, van bướm tay quay là lựa chọn cân bằng giữa độ gọn, độ dễ dùng và chi phí.

Lưu ý là tay quay cần hướng ra phía cửa tủ hoặc vị trí người đứng thao tác. Không nên quay tay quay vào sâu bên trong tủ, sát tường hoặc sát đường ống khác vì sau này rất khó vận hành.

Van bướm tín hiệu điện Arita phù hợp với tủ kỹ thuật quan trọng

Van bướm tín hiệu điện Arita phù hợp với các tuyến trong tủ kỹ thuật cần giám sát trạng thái đóng mở. Đây là lựa chọn nên cân nhắc cho hệ sprinkler, tuyến cấp nước theo tầng, khu vực quan trọng hoặc vị trí mà van cần luôn mở để hệ thống sẵn sàng hoạt động.

Dòng van này có thêm công tắc giám sát trạng thái. Khi van bị đóng hoặc thay đổi trạng thái, tín hiệu có thể báo về tủ trung tâm hoặc hệ thống giám sát. Điều này rất hữu ích vì van nằm trong tủ kỹ thuật có thể không được quan sát thường xuyên.

Cần hiểu đúng rằng van bướm tín hiệu điện trong PCCC thường là van đóng mở cơ học nhưng có thêm bộ phận báo trạng thái, không phải van điều khiển điện tự động bằng mô tơ. Khi lắp trong tủ, cần chừa không gian để kiểm tra hộp tín hiệu, dây đấu nối và trạng thái cơ khí của van.

Van tay gạt Arita có nên dùng trong tủ kỹ thuật không?

Van tay gạt Arita có ưu điểm là thao tác nhanh và dễ nhìn trạng thái. Khi tay gạt song song với đường ống, thông thường van đang mở; khi tay gạt vuông góc với đường ống, van đang đóng. Vì vậy, nếu tủ kỹ thuật đủ không gian và đường ống kích cỡ nhỏ, van tay gạt có thể khá tiện.

Tuy nhiên, tay gạt cần khoảng xoay lớn. Trong tủ kỹ thuật hẹp, tay gạt rất dễ bị vướng thành tủ, tường, ống khác, máng cáp hoặc thiết bị bên cạnh. Nếu không đủ góc xoay, van có thể không đóng mở hết hành trình.

Vì vậy, van tay gạt chỉ nên dùng cho size nhỏ, vị trí rất dễ thao tác và có đủ khoảng trống. Với size lớn hoặc tủ hẹp, van bướm tay quay thường phù hợp hơn.

Van cổng Arita có phù hợp với tủ kỹ thuật PCCC không?

Van cổng Arita có thể dùng trong tủ kỹ thuật nếu bản vẽ yêu cầu hoặc vị trí cần đóng mở hoàn toàn dòng nước với độ ổn định cao. Khi mở hết, van cổng cho dòng nước đi qua tương đối thẳng, phù hợp với các tuyến cần hạn chế cản dòng.

Tuy nhiên, van cổng thường chiếm nhiều không gian hơn van bướm. Nếu là van cổng ty nổi, cần chừa khoảng trống phía trên để ty van nhô lên khi mở. Trong tủ kỹ thuật thấp hoặc hẹp, đây có thể là bất lợi lớn. Nếu ty van bị vướng nóc tủ, dầm hoặc ống khác, van không thể vận hành đúng.

Nếu bắt buộc dùng van cổng trong tủ kỹ thuật, nên kiểm tra kỹ chiều cao, hướng tay quay, khoảng trống thao tác và khả năng quan sát trạng thái. Với không gian hẹp, van cổng ty chìm có thể gọn hơn nhưng khó nhận biết trạng thái đóng mở hơn, nên cần ghi nhãn rõ.

Van 1 chiều Arita trong tủ kỹ thuật cần lưu ý gì?

Van 1 chiều Arita không phải van thao tác bằng tay như van chặn, nhưng vẫn có thể xuất hiện trong một số tủ kỹ thuật nếu tuyến đó cần chống dòng nước chảy ngược. Khi chọn van 1 chiều, điều quan trọng nhất là đúng chiều dòng chảy, đúng kích cỡ, đúng áp lực và có khả năng kiểm tra khi cần.

Trong tủ kỹ thuật, không nên đặt van 1 chiều ở vị trí quá sâu hoặc bị che kín hoàn toàn. Nếu sau này van phát tiếng va đập, đóng không kín hoặc nghi ngờ nước chảy ngược, đội kỹ thuật cần có lối tiếp cận để kiểm tra.

Với van 1 chiều lá lật, cần kiểm tra chiều mũi tên trên thân van trước khi lắp. Nếu lắp ngược, van sẽ không hoạt động đúng chức năng.

Lọc Y Arita có nên lắp trong tủ kỹ thuật không?

Lọc Y Arita có thể lắp trong tủ kỹ thuật nếu cần bảo vệ thiết bị phía sau khỏi cặn bẩn, mạt hàn hoặc dị vật trong đường ống. Tuy nhiên, lọc Y là thiết bị cần vệ sinh định kỳ, nên vị trí lắp phải thật sự thuận tiện.

Nếu lắp lọc Y trong tủ kỹ thuật mà không đủ chỗ tháo nắp, không rút được lưới lọc hoặc bầu lọc quay vào góc khuất, việc bảo trì gần như không thể thực hiện đúng cách. Khi lưới lọc bị nghẹt, áp lực và lưu lượng phía sau có thể giảm, ảnh hưởng đến hệ thống chữa cháy.

Vì vậy, nếu dùng lọc Y Arita trong tủ kỹ thuật, cần bố trí bầu lọc hướng ra phía dễ thao tác, có đủ khoảng trống tháo lưới và có thể xả nước an toàn khi vệ sinh.

Van xả khí Arita trong tủ kỹ thuật cần lưu ý gì?

Van xả khí Arita dùng để loại bỏ khí tích tụ trong đường ống. Trong một số tủ kỹ thuật, van xả khí có thể được bố trí tại điểm cao hoặc đoạn ống dễ tích khí. Khi lắp loại van này, cần ưu tiên vị trí dễ kiểm tra vì van xả khí có thể phát sinh rò nước nếu cặn bẩn làm kẹt cơ cấu bên trong.

Không nên đặt van xả khí ngay phía trên tủ điện, thiết bị điều khiển hoặc khu vực nếu rò nước sẽ gây hư hỏng. Nếu lắp trong tủ kỹ thuật, cần đảm bảo có không gian quan sát, có thể thay thế khi cần và không bị che khuất bởi các thiết bị khác.

Bảng gợi ý chọn van Arita trong tủ kỹ thuật PCCC

Tiêu chí chọn van Arita để dễ thao tác trong tủ kỹ thuật

Ưu tiên thiết kế gọn

Tủ kỹ thuật thường hẹp, vì vậy van càng gọn càng dễ bố trí. Van bướm thường phù hợp hơn van cổng trong nhiều trường hợp vì chiều dài lắp đặt ngắn và không cần nhiều không gian theo chiều cao.

Trạng thái đóng mở phải dễ quan sát

Van trong tủ kỹ thuật cần có chỉ thị trạng thái rõ. Người kiểm tra phải dễ biết van đang mở, đóng hay mở một phần. Với tuyến quan trọng, nên ưu tiên van có chỉ thị rõ hoặc van bướm tín hiệu điện.

Tay quay hoặc tay gạt không được vướng

Trước khi lắp, cần kiểm tra góc xoay của tay quay, tay gạt hoặc hộp số. Van phải thao tác được hết hành trình sau khi đóng cánh tủ, lắp thêm ống khác hoặc hoàn thiện công trình.

Có đủ chỗ bảo trì

Không chỉ đóng mở được, van còn phải bảo trì được. Lọc Y cần tháo được lưới lọc. Van tín hiệu điện cần kiểm tra được hộp tín hiệu. Van xả khí cần thay được khi rò. Van mặt bích cần có không gian kiểm tra rò rỉ và siết lại bulong nếu cần.

Phù hợp áp lực và kích cỡ đường ống

Dễ thao tác không có nghĩa là chọn van nhỏ hơn hoặc sai loại. Van vẫn phải đúng DN/inch, đúng áp lực làm việc, đúng kiểu kết nối và đúng yêu cầu bản vẽ. Không nên giảm size van chỉ để lắp cho gọn.

Có nhãn và trạng thái vận hành rõ ràng

Van trong tủ kỹ thuật nên có nhãn ghi tuyến cấp, khu vực phục vụ, chức năng và trạng thái bình thường. Với van cần luôn mở, có thể cân nhắc khóa niêm phong hoặc dùng van tín hiệu điện theo yêu cầu hệ thống.

Những lỗi thường gặp khi chọn van lắp trong tủ kỹ thuật PCCC

Lỗi đầu tiên là chọn van quá cồng kềnh so với không gian tủ. Khi lắp xong, tay quay bị vướng hoặc cửa tủ không đóng mở thuận tiện.

Lỗi thứ hai là dùng van tay gạt trong tủ quá hẹp. Tay gạt cần góc xoay lớn, nếu không đủ không gian sẽ không đóng mở hết hành trình.

Lỗi thứ ba là lắp lọc Y nhưng không chừa chỗ tháo lưới. Khi cần vệ sinh, đội kỹ thuật phải tháo cả đoạn ống hoặc không thể xử lý đúng cách.

Lỗi thứ tư là đặt hộp tín hiệu điện quay vào phía trong, khó kiểm tra và khó đấu nối. Với van bướm tín hiệu điện, hộp tín hiệu nên ở vị trí dễ quan sát, dễ bảo trì.

Lỗi thứ năm là không ghi nhãn van. Trong tủ kỹ thuật có nhiều van và đường ống, nếu không ghi rõ chức năng, người vận hành rất dễ thao tác nhầm.

Lưu ý khi lắp đặt van Arita trong tủ kỹ thuật

Trước khi lắp, cần kiểm tra bản vẽ, vị trí thực tế và không gian thao tác. Không nên chỉ đo đường kính ống mà bỏ qua chiều xoay tay quay, khoảng mở cánh tủ và vị trí các thiết bị khác.

Với van bướm, cần kiểm tra đĩa van xoay tự do, không bị cấn vào mặt bích hoặc gioăng. Với van cổng ty nổi, cần kiểm tra chiều cao khi van mở hết. Với lọc Y, cần bố trí hướng bầu lọc thuận tiện cho vệ sinh. Với van tín hiệu điện, cần bảo vệ dây tín hiệu và thử báo trạng thái sau khi lắp.

Sau khi lắp xong, nên thao tác thử van ngay khi hệ thống chưa bị che khuất bởi các hạng mục hoàn thiện. Nếu phát hiện tay quay vướng, chỉ thị khó nhìn hoặc không đủ chỗ bảo trì, cần xử lý sớm trước khi nghiệm thu.

Bảo trì van Arita trong tủ kỹ thuật PCCC

Van trong tủ kỹ thuật cần được kiểm tra định kỳ. Khi kiểm tra, cần mở tủ, quan sát trạng thái van, kiểm tra rò rỉ, rỉ sét, tay quay, hộp số, tín hiệu điện và tình trạng nhãn van.

Với van chặn như van bướm hoặc van cổng, nên đóng mở thử trong phạm vi cho phép để tránh kẹt do lâu ngày không vận hành. Với van bướm tín hiệu điện, cần kiểm tra trạng thái thực tế và tín hiệu báo về tủ trung tâm. Với lọc Y, cần vệ sinh lưới lọc theo kế hoạch. Với van xả khí, cần kiểm tra rò nước và khả năng xả khí.

Không nên để tủ kỹ thuật bị chất vật tư, khóa kín không có người quản lý hoặc bị che khuất bởi đồ đạc. Van PCCC cần luôn có lối tiếp cận rõ ràng để thao tác khi cần.

Kết luận

Van Arita lắp trong tủ kỹ thuật PCCC nên ưu tiên loại gọn, dễ thao tác, dễ quan sát trạng thái và dễ bảo trì. Trong nhiều trường hợp, van bướm tay quay Arita là lựa chọn phù hợp vì thiết kế gọn, thao tác ổn định và tiết kiệm không gian. Với các tuyến quan trọng cần giám sát trạng thái, van bướm tín hiệu điện Arita là lựa chọn nên ưu tiên. Van tay gạt chỉ nên dùng cho size nhỏ và tủ đủ khoảng xoay. Van cổng có thể dùng nếu bản vẽ yêu cầu nhưng cần kiểm tra kỹ không gian thao tác.

Ngoài van chặn, tủ kỹ thuật cũng có thể có van 1 chiều, lọc Y hoặc van xả khí tùy chức năng. Khi chọn các loại này, cần đảm bảo đúng chiều dòng chảy, đúng vị trí lắp, có đủ chỗ kiểm tra và bảo trì.

Điều quan trọng nhất là không chọn van chỉ theo kích cỡ. Cần xem xét đồng thời bản vẽ thiết kế, không gian tủ, hướng thao tác, yêu cầu giám sát, áp lực làm việc và khả năng bảo trì sau này. Khi chọn đúng loại van Arita, tủ kỹ thuật PCCC sẽ dễ vận hành hơn, dễ kiểm tra hơn và an toàn hơn trong quá trình sử dụng lâu dài.
