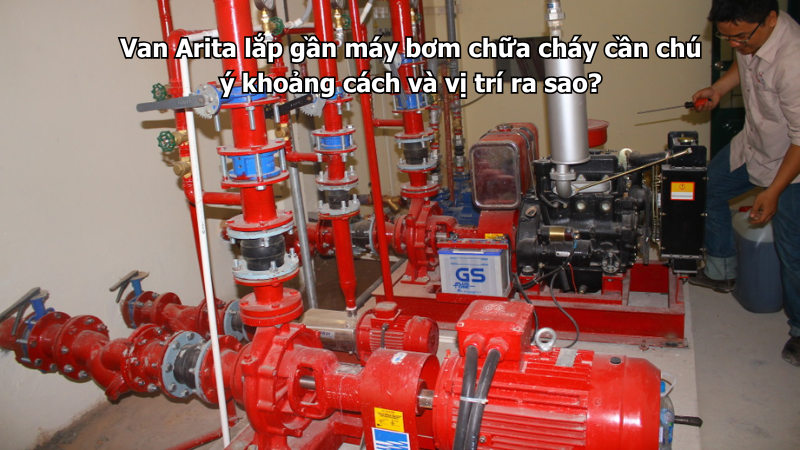

Van Arita lắp gần máy bơm chữa cháy cần chú ý khoảng cách và vị trí ra sao?

Van Arita lắp gần máy bơm chữa cháy cần được bố trí đúng vị trí, đúng chiều dòng chảy, có khoảng cách thao tác hợp lý và không gây cản trở cho việc bảo trì máy bơm. Đây là khu vực rất quan trọng trong hệ thống PCCC vì máy bơm là thiết bị tạo áp, còn van là thiết bị kiểm soát dòng nước, cô lập bơm, chống hồi lưu, giữ áp và hỗ trợ kiểm tra khi vận hành.

Nếu van lắp quá sát máy bơm, quá sát tường, bị vướng tay quay, không đủ chỗ tháo lắp hoặc không đúng thứ tự trên đường ống, quá trình bảo trì sẽ rất khó khăn. Nghiêm trọng hơn, hệ thống có thể bị rung, phát tiếng ồn, rò mặt bích, van 1 chiều va đập hoặc máy bơm không hoạt động ổn định.

Nếu bạn đang tìm hiểu các dòng van dùng cho hệ thống chữa cháy, có thể tham khảo nhóm Van chữa cháy UL/FM Arita để xem thêm các sản phẩm như van cổng, van bướm, van 1 chiều, lọc Y và van xả khí chuyên dùng cho PCCC.

Vì sao vị trí lắp van gần máy bơm chữa cháy rất quan trọng?

Máy bơm chữa cháy là điểm tạo áp lực chính cho toàn bộ hệ thống. Khi bơm chạy, nước đi qua đường hút, buồng bơm, đường đẩy, van 1 chiều, van chặn và tuyến góp chính. Các van lắp gần bơm phải chịu áp lực thay đổi nhanh, rung động cơ học và lưu lượng lớn hơn nhiều vị trí khác.

Nếu van lắp sai vị trí, hệ thống có thể phát sinh nhiều lỗi như bơm hút nước không ổn định, đường ống rung mạnh, van 1 chiều đóng mở va đập, áp lực dao động, mặt bích rò nước hoặc khó cô lập bơm khi cần bảo trì.

Ngoài ra, phòng bơm thường có nhiều thiết bị đặt gần nhau như bơm chính, bơm dự phòng, bơm bù áp, tủ điều khiển, đồng hồ áp, đường hút, đường đẩy và tuyến góp. Vì vậy, khoảng cách lắp van cần đủ để vừa đảm bảo kỹ thuật, vừa thuận tiện cho người vận hành.

Các loại van Arita thường lắp gần máy bơm chữa cháy

Van chặn trên đường hút bơm

Van chặn đường hút thường dùng để cô lập máy bơm khi cần bảo trì, sửa chữa hoặc thay thế thiết bị. Vị trí này thường dùng van cổng Arita hoặc loại van chặn phù hợp theo thiết kế.

Khi hệ thống ở trạng thái sẵn sàng, van chặn đường hút thường phải mở hoàn toàn để đảm bảo bơm luôn có nước cấp. Nếu van mở không hết, đường hút bị cản, bơm có thể thiếu nước, rung, ồn hoặc không đạt lưu lượng.

Van 1 chiều sau bơm

Van 1 chiều Arita thường được lắp trên đường đẩy sau bơm để ngăn nước chảy ngược về máy bơm khi bơm dừng. Đây là thiết bị rất quan trọng, đặc biệt trong phòng bơm có nhiều bơm chạy song song.

Nếu van 1 chiều lắp sai chiều, quá gần vị trí gây dòng chảy rối hoặc bị cặn mắc vào lá van, hệ thống có thể phát tiếng va đập, tụt áp hoặc bơm bù áp chạy bất thường.

Van chặn sau van 1 chiều

Sau van 1 chiều thường cần có van chặn để cô lập tuyến bơm khi bảo trì. Van này giúp kỹ thuật có thể sửa bơm, thay van 1 chiều hoặc kiểm tra đường ống mà không phải xả toàn bộ hệ thống.

Tùy thiết kế, vị trí này có thể dùng van cổng Arita hoặc van bướm Arita. Nếu phòng bơm hẹp, van bướm tay quay có thể thuận tiện hơn vì thiết kế gọn.

Lọc Y nếu thiết kế yêu cầu

Lọc Y Arita có thể được bố trí để bảo vệ thiết bị phía sau khỏi cặn bẩn, mạt hàn hoặc dị vật trong đường ống. Tuy nhiên, không nên tự ý lắp lọc Y ở đầu hút bơm nếu bản vẽ không yêu cầu, vì khi lọc bị nghẹt có thể làm giảm nước vào bơm.

Nếu có lắp lọc Y gần bơm, cần chừa đủ không gian để tháo nắp, rút lưới lọc và vệ sinh định kỳ.

Thứ tự bố trí van Arita gần máy bơm chữa cháy

Trên đường hút, thứ tự cơ bản thường là:

Bể nước / nguồn nước → van chặn đường hút → máy bơm chữa cháy

Trên đường đẩy sau bơm, thứ tự thường gặp là:

Máy bơm → van 1 chiều Arita → van chặn Arita → tuyến góp chính → hệ thống PCCC

Cách bố trí này giúp khi bơm dừng, van 1 chiều ngăn nước hồi ngược về bơm. Van chặn phía sau giúp cô lập đoạn đường đẩy khi cần kiểm tra hoặc sửa chữa. Tuy nhiên, thứ tự cụ thể vẫn cần bám theo bản vẽ thiết kế, quy chuẩn áp dụng và yêu cầu của đơn vị tư vấn PCCC.

Khoảng cách giữa van và máy bơm cần chú ý gì?

Khoảng cách giữa van và máy bơm không nên quá sát đến mức gây khó tháo lắp, khó bảo trì hoặc làm dòng nước vào bơm không ổn định. Đặc biệt trên đường hút, cần tránh bố trí quá nhiều thiết bị gây cản dòng ngay sát đầu hút bơm nếu không có tính toán kỹ thuật.

Với đường đẩy, van 1 chiều thường được đặt sau bơm để chống hồi lưu, nhưng vẫn cần đủ không gian cho mặt bích, bulong, gioăng, đồng hồ áp và thao tác bảo trì. Nếu lắp quá sát đầu bơm, khi cần tháo van hoặc sửa bơm sẽ rất khó thao tác.

Khoảng cách thực tế phụ thuộc vào kích cỡ ống, loại bơm, loại van, thiết kế phòng bơm và tiêu chuẩn kỹ thuật của từng công trình. Khi thi công, không nên tự ý rút ngắn khoảng cách chỉ để tiết kiệm diện tích nếu điều đó làm ảnh hưởng đến vận hành và bảo trì.

Lưu ý trên đường hút máy bơm chữa cháy

Đường hút là tuyến đưa nước từ bể chứa hoặc nguồn nước vào máy bơm. Đây là tuyến rất nhạy với cản trở dòng chảy. Nếu bố trí van sai, lắp thiết bị quá dày hoặc để van mở không hết, bơm có thể hút không ổn định.

Van chặn trên đường hút cần được lắp ở vị trí dễ thao tác, dễ quan sát và thường phải mở hoàn toàn khi hệ thống sẵn sàng. Không nên đặt van ở vị trí quá sát tường, quá thấp hoặc bị che bởi bệ bơm khiến người vận hành khó kiểm tra.

Nếu đường hút có lọc hoặc thiết bị phụ, cần kiểm tra theo bản vẽ thiết kế. Lọc bị nghẹt trên đường hút có thể làm bơm thiếu nước, gây rung, ồn và giảm hiệu quả cấp nước chữa cháy.

Lưu ý trên đường đẩy sau máy bơm

Đường đẩy là tuyến nước có áp lực cao sau khi qua máy bơm. Đây là vị trí cần kiểm tra kỹ về van 1 chiều, van chặn, mặt bích, gioăng và bulong.

Van 1 chiều cần lắp đúng chiều dòng chảy, mũi tên trên thân van phải hướng từ bơm ra hệ thống. Nếu lắp ngược, nước không đi đúng hướng và bơm có thể không cấp nước ra hệ thống.

Van chặn sau van 1 chiều cần dễ thao tác để khi bảo trì có thể cô lập tuyến. Với van bướm, cần đảm bảo đĩa van không bị cấn mặt bích. Với van cổng, cần đủ không gian xoay tay quay và kiểm tra trạng thái mở đóng.

Không nên lắp van quá sát máy bơm nếu gây khó bảo trì

Một lỗi thường gặp là bố trí van quá sát máy bơm, khiến khi cần tháo bơm, tháo van hoặc thay gioăng mặt bích phải cắt sửa đường ống hoặc tháo nhiều thiết bị xung quanh. Điều này làm tăng thời gian bảo trì và có thể khiến hệ thống PCCC phải dừng lâu hơn.

Khi lắp van gần máy bơm, cần chừa không gian cho các thao tác sau:

Cần bố trí van sao cho dễ quan sát trạng thái

Van gần máy bơm cần được đặt ở vị trí dễ nhìn để kỹ thuật kiểm tra nhanh trạng thái mở đóng. Trong phòng bơm, việc nhầm trạng thái van có thể làm bơm không hút được nước, không đẩy được nước hoặc làm hệ thống không cấp nước đúng tuyến.

Với van cổng ty nổi, cần quan sát được ty van. Với van bướm, cần nhìn được chỉ thị trên tay quay hoặc hộp số. Với van bướm tín hiệu điện, cần kiểm tra được cả trạng thái cơ khí tại van và tín hiệu báo về tủ trung tâm.

Các van quan trọng nên được gắn nhãn rõ như: “Van hút bơm chính”, “Van đẩy bơm dự phòng”, “Van 1 chiều sau bơm”, “Van tuyến góp chính”. Nếu hệ thống có nhiều bơm, nên đánh số từng van để tránh thao tác nhầm.

Cần chú ý giá đỡ đường ống và tải trọng của van

Van lắp gần máy bơm thường có kích cỡ lớn và trọng lượng đáng kể. Không nên để toàn bộ trọng lượng van, mặt bích và đường ống dồn lên đầu bơm. Điều này có thể gây lệch tâm, rung, ảnh hưởng đến bơm và làm mối nối nhanh xuống cấp.

Đường ống gần bơm cần có giá đỡ chắc chắn. Các đoạn gần van, gần co, gần tê và gần tuyến góp chính nên được đỡ phù hợp. Nếu giá đỡ yếu hoặc thiếu, khi bơm chạy, đường ống có thể rung mạnh, làm lỏng bulong, hư gioăng hoặc phát tiếng ồn.

Khi kiểm tra phòng bơm, cần quan sát xem đường ống có bị võng, rung hoặc dồn lực lên thân bơm không.

Cần kiểm tra chiều dòng chảy của van 1 chiều và lọc Y

Van 1 chiều và lọc Y là hai thiết bị có hướng dòng chảy rõ ràng. Khi lắp gần máy bơm, cần kiểm tra mũi tên trên thân thiết bị trước khi siết cố định.

Với van 1 chiều sau bơm, mũi tên phải hướng từ bơm ra tuyến cấp. Với lọc Y, mũi tên phải trùng với chiều nước đi qua lọc. Nếu lắp sai chiều, thiết bị sẽ không hoạt động đúng chức năng, gây cản dòng hoặc không bảo vệ được hệ thống.

Đây là lỗi cần kiểm tra kỹ trong nghiệm thu vì sau khi hệ thống đã hoàn thiện, việc tháo lắp lại sẽ mất nhiều thời gian.

Cần tránh vị trí dễ rung và va chạm cơ học

Phòng bơm thường có rung động do máy bơm, mô tơ, khớp nối và dòng nước áp lực cao. Van lắp gần bơm cần được cố định chắc, mặt bích thẳng tâm và không bị tác động bởi thiết bị khác.

Không nên để tay quay hoặc hộp số của van nằm ở vị trí dễ va vào người vận hành, thiết bị bảo trì hoặc đường đi thao tác. Nếu phòng bơm chật, cần bố trí hướng tay quay sao cho dễ dùng nhưng không gây vướng.

Nếu có nguy cơ rung mạnh, cần kiểm tra thêm khớp nối mềm, giá đỡ, chân đế bơm và độ đồng tâm đường ống.

Bảng checklist lắp van Arita gần máy bơm chữa cháy

Các lỗi thường gặp khi lắp van gần máy bơm PCCC

Lỗi đầu tiên là lắp van quá sát máy bơm, khiến không đủ chỗ tháo mặt bích, thay gioăng hoặc kiểm tra van. Khi cần sửa chữa, đội kỹ thuật phải tháo nhiều hạng mục, gây mất thời gian.

Lỗi thứ hai là lắp van 1 chiều sai chiều dòng chảy. Đây là lỗi nghiêm trọng vì nước không được kiểm soát đúng hướng, bơm có thể bị ảnh hưởng và hệ thống không giữ áp tốt.

Lỗi thứ ba là thiếu giá đỡ đường ống gần van. Khi bơm chạy, đường ống rung, làm bulong mặt bích lỏng và gây rò nước.

Lỗi thứ tư là tay quay bị quay vào tường hoặc vào vị trí khó thao tác. Sau khi bàn giao, đội vận hành rất khó đóng mở van khi cần.

Lỗi thứ năm là không kiểm tra trạng thái van sau khi chạy thử bơm. Một số van có thể bị để sai trạng thái sau quá trình test, ảnh hưởng đến khả năng sẵn sàng của hệ thống.

Sau khi lắp van gần máy bơm cần kiểm tra gì?

Sau khi lắp đặt, cần chạy thử và kiểm tra toàn bộ cụm van gần bơm. Khi bơm chạy, cần quan sát áp lực, tiếng ồn, rung đường ống, rò nước tại mặt bích và trạng thái van 1 chiều. Khi bơm dừng, cần kiểm tra xem van 1 chiều có chống hồi lưu tốt không và áp lực có tụt nhanh không.

Cần kiểm tra các van chặn có mở đúng trạng thái vận hành không. Van hút và van đẩy thường phải mở khi hệ thống trực sẵn sàng. Nếu có van tín hiệu điện, cần kiểm tra tín hiệu báo về tủ trung tâm.

Sau khi chạy thử, nên ghi nhận kết quả vào hồ sơ: mã van, vị trí, trạng thái, áp lực, rò rỉ, tiếng ồn, rung và các lỗi đã xử lý nếu có.

Có cần đánh số van gần máy bơm không?

Nên đánh số. Phòng bơm thường có nhiều van giống nhau trên bơm chính, bơm dự phòng và bơm bù áp. Nếu không đánh số, người vận hành rất dễ nhầm van hút bơm chính với van hút bơm dự phòng, hoặc van đẩy bơm này với van đẩy bơm khác.

Mã van có thể đặt đơn giản như:

• PB-BC-H01: Van hút bơm chính số 01.
• PB-BC-D01: Van đẩy bơm chính số 01.
• PB-BDP-H01: Van hút bơm dự phòng.
• PB-BBA-D01: Van đẩy bơm bù áp.
• PB-CV-01: Van 1 chiều sau bơm.

Mã van nên khớp với hồ sơ quản lý, bản vẽ hoàn công và nhãn thực tế ngoài phòng bơm.

Kết luận

Van Arita lắp gần máy bơm chữa cháy cần chú ý đúng vị trí, đúng thứ tự và đủ khoảng cách thao tác. Trên đường hút, van chặn cần bố trí sao cho không cản nước vào bơm và dễ cô lập khi bảo trì. Trên đường đẩy, thứ tự thường gặp là máy bơm → van 1 chiều → van chặn → tuyến góp chính, giúp chống hồi lưu và dễ bảo trì tuyến bơm.

Khi lắp van gần bơm, cần đảm bảo có đủ không gian xoay tay quay, tháo bulong, thay gioăng, kiểm tra mặt bích, vệ sinh lọc Y nếu có và quan sát đồng hồ áp. Đường ống cần có giá đỡ chắc chắn, không để tải trọng dồn lên đầu bơm. Van 1 chiều, lọc Y và các thiết bị có hướng dòng chảy phải lắp đúng mũi tên trên thân.

Nếu bố trí đúng, van Arita sẽ giúp phòng bơm PCCC vận hành ổn định hơn, giảm rung, giảm rò nước, dễ bảo trì và đảm bảo hệ thống chữa cháy luôn sẵn sàng hoạt động khi cần.
