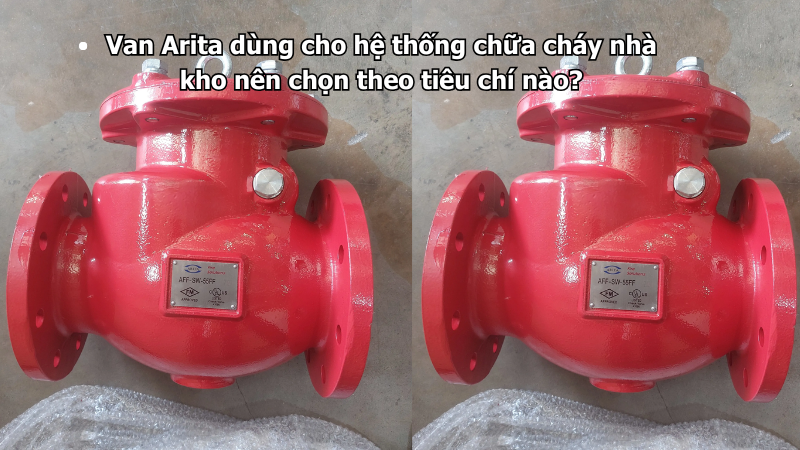

Van Arita dùng cho hệ thống chữa cháy nhà kho nên chọn theo tiêu chí nào?

Van Arita dùng cho hệ thống chữa cháy nhà kho nên được chọn theo các tiêu chí: đúng loại van, đúng kích cỡ đường ống, đúng áp lực làm việc, phù hợp với hệ sprinkler hoặc họng nước, có khả năng vận hành ổn định, dễ kiểm tra trạng thái, dễ bảo trì và có hồ sơ kỹ thuật rõ ràng. Nhà kho là khu vực có nguy cơ cháy cao hơn nhiều công trình thông thường vì thường chứa hàng hóa, bao bì, pallet, vật liệu dễ cháy hoặc hàng hóa có giá trị lớn. Vì vậy, hệ thống PCCC trong nhà kho cần được thiết kế và lựa chọn thiết bị cẩn thận.

Trong hệ thống chữa cháy nhà kho, van Arita có thể được lắp tại phòng bơm, tuyến ống chính, tuyến nhánh, hệ sprinkler, họng nước vách tường, trụ chữa cháy, tủ kỹ thuật, khu vực ngoài trời hoặc các tuyến cấp nước theo từng khu vực kho. Mỗi vị trí sẽ cần loại van khác nhau, không nên chọn một loại van chung cho toàn bộ hệ thống.

Nếu bạn đang tìm hiểu tổng thể các dòng van dùng trong hệ thống chữa cháy, có thể tham khảo nhóm Van chữa cháy UL/FM Arita để xem thêm các sản phẩm như van cổng, van bướm, van 1 chiều, lọc Y và van xả khí chuyên dùng cho PCCC.

Đặc điểm của hệ thống chữa cháy nhà kho

Nhà kho thường có diện tích lớn, chiều cao lớn, nhiều khu vực chứa hàng và hệ thống đường ống PCCC phân nhánh phức tạp. Tùy loại hàng hóa lưu trữ, hệ thống có thể gồm sprinkler tự động, họng nước chữa cháy trong nhà, trụ chữa cháy ngoài nhà, phòng bơm, bể nước, tuyến ống vòng và các van kiểm soát từng khu vực.

Điểm đặc biệt của nhà kho là hàng hóa có thể được thay đổi liên tục. Lối đi, kệ hàng, khu vực chất hàng, xe nâng và khu vực xuất nhập hàng thường hoạt động thường xuyên. Vì vậy, van PCCC lắp trong nhà kho cần được bố trí dễ quan sát, tránh bị che khuất bởi hàng hóa và không nằm ở vị trí dễ bị va chạm.

Ngoài ra, nhà kho thường có nhiều tuyến ống dài. Nếu chọn van sai kích cỡ, sai áp lực hoặc không bảo trì đúng cách, hệ thống có thể bị giảm áp, rung đường ống, rò nước hoặc không cấp nước đủ khi xảy ra sự cố.

Tiêu chí 1: Chọn đúng loại van theo chức năng sử dụng

Tiêu chí đầu tiên khi chọn van Arita cho hệ thống chữa cháy nhà kho là xác định đúng chức năng của từng vị trí. Mỗi loại van có nhiệm vụ riêng, không nên thay thế tùy tiện cho nhau.

Nếu cần đóng mở tuyến ống chính hoặc cô lập khu vực, có thể dùng van cổng Arita hoặc van bướm Arita. Nếu tuyến cần giám sát trạng thái đóng mở, nên dùng van bướm tín hiệu điện Arita. Nếu cần chống nước chảy ngược sau bơm hoặc trên tuyến có nguy cơ hồi lưu, cần dùng van 1 chiều Arita. Nếu cần giữ lại cặn bẩn trước thiết bị quan trọng, dùng lọc Y Arita. Nếu tuyến có điểm cao dễ tích khí, nên dùng van xả khí Arita.

Trong nhà kho, việc chọn đúng loại van rất quan trọng vì nếu một van cấp chính bị đóng nhầm hoặc một van 1 chiều không hoạt động đúng, cả khu vực kho phía sau có thể bị ảnh hưởng khi cần chữa cháy.

Tiêu chí 2: Chọn đúng kích cỡ DN theo đường ống

Van Arita cần đúng kích cỡ theo đường ống PCCC. Nếu tuyến ống là DN100 thì chọn van DN100, tuyến DN150 thì chọn van DN150, tuyến DN200 thì chọn van DN200, trừ khi bản vẽ thiết kế có yêu cầu chuyển cỡ cụ thể.

Không nên tự ý giảm kích cỡ van để tiết kiệm chi phí. Với nhà kho, lưu lượng nước chữa cháy là yếu tố rất quan trọng. Nếu van nhỏ hơn đường ống, dòng nước có thể bị cản, tổn thất áp tăng và lưu lượng cấp cho khu vực chữa cháy có thể không đạt yêu cầu.

Khi chọn van cho nhà kho cải tạo hoặc thay thế van cũ, cần kiểm tra kỹ kích cỡ thực tế, tiêu chuẩn mặt bích, số lỗ bulong và khoảng cách lắp đặt để tránh chọn sai.

Tiêu chí 3: Kiểm tra áp lực làm việc của van

Hệ thống PCCC nhà kho thường có tuyến ống dài, nhiều nhánh và có thể cần áp lực lớn để cấp nước đến toàn bộ khu vực. Vì vậy, van Arita phải có áp lực làm việc phù hợp với thiết kế.

Các vị trí như phòng bơm, đường đẩy sau bơm, tuyến ống chính và tuyến cấp sprinkler thường cần kiểm tra cấp áp lực kỹ hơn. Van đúng kích cỡ nhưng không đủ áp lực vẫn có thể bị rò, hỏng gioăng hoặc không đạt khi thử kín.

Khi chọn van, cần đối chiếu thông số trên catalogue, thân van hoặc hồ sơ kỹ thuật. Không nên chọn theo cảm tính hoặc chỉ dựa vào hình dáng bên ngoài.

Tiêu chí 4: Ưu tiên van dễ quan sát trạng thái đóng mở

Trong nhà kho, van có thể bị che bởi kệ hàng, pallet, thùng carton hoặc khu vực chất hàng. Vì vậy, các van quan trọng cần được lắp ở vị trí dễ quan sát trạng thái. Người vận hành phải biết van đang mở, đóng hay mở một phần.

Với tuyến cấp sprinkler hoặc tuyến cấp chính, nếu van bị đóng nhầm mà không phát hiện, hệ thống có thể không cấp nước khi xảy ra cháy. Do đó, nên ưu tiên van có chỉ thị trạng thái rõ ràng, van cổng ty nổi hoặc van bướm tín hiệu điện tại các vị trí quan trọng.

Ngoài ra, các van cần luôn mở nên được gắn nhãn, ghi trạng thái bình thường và có thể khóa niêm phong nếu quy trình vận hành yêu cầu.

Tiêu chí 5: Chọn van phù hợp với hệ sprinkler nhà kho

Nhiều nhà kho sử dụng hệ thống sprinkler tự động. Với hệ này, các tuyến cấp nước cần luôn sẵn sàng. Van dùng cho sprinkler nên được chọn kỹ, đặc biệt là van chặn khu vực và van cần giám sát trạng thái.

Van bướm tín hiệu điện Arita là lựa chọn phù hợp cho các tuyến cần báo trạng thái về tủ trung tâm. Khi van thay đổi trạng thái, hệ thống có thể phát hiện sớm để tránh tình trạng van bị đóng mà không ai biết.

Ngoài van tín hiệu điện, hệ sprinkler còn có thể cần van xả khí tại điểm cao, lọc Y tại vị trí cần bảo vệ thiết bị và van 1 chiều tại các tuyến chống hồi lưu. Tất cả cần được chọn theo bản vẽ thiết kế, không lắp tùy tiện.

Tiêu chí 6: Chọn van phù hợp với phòng bơm chữa cháy nhà kho

Phòng bơm là trung tâm cấp nước cho hệ thống chữa cháy nhà kho. Tại đây thường có van đường hút, van đường đẩy, van 1 chiều, van chặn, đồng hồ áp, bơm chính, bơm dự phòng và bơm bù áp.

Trên đường hút, cần van chặn phù hợp để cô lập bơm khi bảo trì. Trên đường đẩy sau bơm, cần van 1 chiều để ngăn nước chảy ngược và van chặn để cô lập tuyến khi cần. Van tại phòng bơm cần chịu áp tốt, dễ thao tác, dễ quan sát và có đủ không gian bảo trì.

Với nhà kho lớn, phòng bơm có thể vận hành ở áp lực cao hơn các khu vực thông thường, nên cấp áp lực của van cần được kiểm tra rất kỹ.

Tiêu chí 7: Chọn van có khả năng chống rỉ và phù hợp môi trường nhà kho

Môi trường nhà kho có thể có bụi, độ ẩm, hơi nóng, khu vực gần cửa xuất nhập hàng, khu vực ngoài trời hoặc tầng hầm. Vì vậy, van Arita cần có lớp sơn phủ bảo vệ tốt, bulong mặt bích chắc chắn và các chi tiết vận hành không dễ bị rỉ sét.

Nếu van lắp ngoài trời, trong hố van hoặc gần khu vực ẩm, cần chú ý chống rỉ nhiều hơn. Nếu van lắp trong kho có xe nâng hoạt động, cần bố trí tránh va chạm hoặc có cọc bảo vệ.

Van bị rỉ sét lâu ngày có thể đóng mở nặng, kẹt tay quay, rò mặt bích hoặc khó bảo trì. Vì vậy, ngoài chất lượng vật liệu, cần có kế hoạch kiểm tra định kỳ sau khi lắp đặt.

Tiêu chí 8: Chọn van dễ thao tác và không bị cản bởi hàng hóa

Nhà kho thường có nhiều hàng hóa và thiết bị vận chuyển. Nếu van bị đặt sau kệ hàng, sau pallet hoặc trong khu vực xe nâng khó tiếp cận, khi cần thao tác sẽ rất bất tiện.

Van Arita nên được lắp ở vị trí có lối tiếp cận rõ ràng. Tay quay, tay gạt hoặc hộp số phải có đủ không gian để vận hành hết hành trình. Không nên lắp van quá sát tường, sát kệ, sát dầm, sát ống gió hoặc nơi dễ bị hàng hóa che khuất.

Với các van quan trọng, nên có biển nhãn hoặc sơn đánh dấu khu vực để không bị chất hàng che mất.

Tiêu chí 9: Kiểm tra kiểu kết nối và mặt bích

Van Arita dùng cho nhà kho thường có thể sử dụng kết nối mặt bích, wafer, lug hoặc các kiểu kết nối khác tùy từng loại van. Khi chọn, cần đảm bảo kiểu kết nối phù hợp với đường ống và bản vẽ.

Với van mặt bích, cần kiểm tra tiêu chuẩn mặt bích, số lỗ bulong, đường kính vòng chia lỗ và gioăng làm kín. Với van bướm wafer hoặc lug, cần kiểm tra khoảng cách lắp đặt và chiều dài bulong.

Nếu chọn sai kiểu kết nối, van có thể không lắp được hoặc phải sửa ống, gây chậm tiến độ thi công.

Tiêu chí 10: Có đầy đủ hồ sơ, tem nhãn và chứng từ

Với hệ thống PCCC nhà kho, hồ sơ kỹ thuật là phần rất quan trọng. Khi chọn van Arita, nên chuẩn bị catalogue, CO, CQ, chứng chỉ nếu công trình yêu cầu, phiếu giao hàng và thông tin model sản phẩm.

Tem nhãn trên van cần rõ ràng để đối chiếu khi nghiệm thu và bảo trì. Nếu công trình yêu cầu UL/FM, cần kiểm tra đúng dòng van, đúng model và đúng kích cỡ theo hồ sơ.

Hồ sơ đầy đủ giúp quá trình nghiệm thu thuận lợi hơn, đồng thời giúp đơn vị vận hành dễ quản lý sau khi bàn giao.

Bảng tiêu chí chọn van Arita cho hệ thống chữa cháy nhà kho

Gợi ý chọn van Arita theo từng vị trí trong nhà kho

Tuyến ống chính

Tuyến ống chính nên dùng van cổng Arita hoặc van bướm Arita đúng áp lực và đúng kích cỡ. Nếu tuyến cần giám sát trạng thái, nên cân nhắc van bướm tín hiệu điện Arita. Van trên tuyến chính cần dễ quan sát và không được để hàng hóa che khuất.

Hệ sprinkler

Hệ sprinkler nhà kho nên ưu tiên các van có khả năng giám sát trạng thái tại tuyến quan trọng. Van bướm tín hiệu điện Arita phù hợp để kiểm soát việc van có bị đóng nhầm hay không. Ngoài ra, cần kiểm tra van xả khí, lọc Y và các van chặn khu vực theo thiết kế.

Phòng bơm PCCC

Phòng bơm cần van cổng, van bướm, van 1 chiều và các thiết bị hỗ trợ khác theo thiết kế. Van 1 chiều sau bơm rất quan trọng để chống hồi lưu. Van chặn đường hút và đường đẩy cần dễ thao tác, dễ kiểm tra và chịu áp phù hợp.

Khu vực ngoài trời quanh nhà kho

Các van ngoài trời cần chú ý chống rỉ, bảo vệ va chạm, thoát nước quanh hố van và nhãn nhận diện. Nếu van đặt gần đường xe tải hoặc xe nâng, nên có cọc bảo vệ.

Tủ kỹ thuật hoặc khu vực trong kho

Van trong tủ kỹ thuật cần gọn, dễ thao tác, có nhãn rõ. Van bướm thường phù hợp vì tiết kiệm không gian. Nếu có lọc Y, phải chừa chỗ tháo lưới lọc.

Các lỗi thường gặp khi chọn van cho hệ thống chữa cháy nhà kho

Một lỗi thường gặp là chọn van đúng kích cỡ nhưng sai chức năng. Ví dụ, vị trí cần van tín hiệu điện nhưng lại lắp van tay quay thường, khiến hệ thống không giám sát được trạng thái van.

Lỗi thứ hai là không chú ý xe nâng và hàng hóa. Van lắp ở vị trí dễ bị che hoặc dễ va chạm sẽ rất khó kiểm tra sau này.

Lỗi thứ ba là không kiểm tra áp lực làm việc. Với nhà kho lớn, tuyến ống dài hoặc phòng bơm công suất lớn, van không đủ áp lực có thể bị rò khi thử kín.

Lỗi thứ tư là bỏ qua lọc Y và van xả khí. Nếu hệ thống có nhiều tuyến dài, cặn và khí trong đường ống có thể làm hệ thống vận hành không ổn định.

Lỗi thứ năm là thiếu hồ sơ nghiệm thu. Van đã lắp nhưng thiếu catalogue, CO, CQ hoặc chứng chỉ cần thiết sẽ gây khó khăn khi bàn giao.

Lưu ý khi lắp đặt van Arita trong nhà kho

Trước khi lắp, cần kiểm tra đúng loại van, đúng kích cỡ, đúng áp lực và đúng kiểu kết nối. Đường ống cần được vệ sinh sạch để tránh mạt hàn, cát, rác hoặc dị vật làm kẹt van.

Với van 1 chiều và lọc Y, cần kiểm tra đúng chiều dòng chảy theo mũi tên trên thân van. Với van bướm, cần kiểm tra đĩa van xoay tự do, không bị cấn. Với van tín hiệu điện, cần kiểm tra dây tín hiệu và trạng thái báo về tủ trung tâm.

Sau khi lắp, cần thử áp, kiểm tra rò rỉ tại mặt bích, thân van, trục van, nắp lọc Y và các mối nối. Các van quan trọng nên được gắn nhãn rõ ràng và đưa vào hồ sơ quản lý bảo trì.

Bảo trì van Arita trong hệ thống chữa cháy nhà kho

Van trong nhà kho cần được kiểm tra định kỳ để đảm bảo luôn sẵn sàng hoạt động. Các nội dung cần kiểm tra gồm trạng thái đóng mở, rò rỉ, rỉ sét, tay quay, hộp số, mặt bích, bulong, gioăng, tín hiệu điện và khả năng tiếp cận van.

Với lọc Y, cần vệ sinh lưới lọc sau giai đoạn chạy thử và theo lịch bảo trì. Với van 1 chiều, cần kiểm tra tiếng va đập, dòng hồi lưu hoặc tụt áp bất thường. Với van xả khí, cần kiểm tra rò nước và khả năng xả khí. Với van tín hiệu điện, cần test trạng thái báo về tủ trung tâm.

Ngoài ra, cần kiểm tra xem van có bị hàng hóa che khuất hay không. Trong nhà kho, việc thay đổi cách sắp xếp hàng có thể làm van vốn dễ tiếp cận trở thành vị trí khó thao tác.

Kết luận

Van Arita dùng cho hệ thống chữa cháy nhà kho nên được chọn theo các tiêu chí: đúng chức năng, đúng kích cỡ, đúng áp lực, đúng kiểu kết nối, phù hợp hệ sprinkler, phù hợp phòng bơm, dễ quan sát trạng thái, dễ thao tác, có khả năng chống rỉ, tránh va chạm và có đầy đủ hồ sơ kỹ thuật.

Nhà kho là khu vực có rủi ro cháy cao và thường có nhiều hàng hóa, kệ chứa, xe nâng, pallet và tuyến ống dài. Vì vậy, van không chỉ cần tốt về thông số mà còn phải phù hợp với điều kiện vận hành thực tế. Những van quan trọng nên được ghi nhãn, quản lý trạng thái và kiểm tra định kỳ để tránh bị đóng nhầm hoặc bỏ sót khi bảo trì.

Khi chọn đúng và lắp đặt đúng kỹ thuật, van Arita sẽ giúp hệ thống chữa cháy nhà kho vận hành ổn định hơn, dễ nghiệm thu hơn và an toàn hơn trong quá trình sử dụng lâu dài.
