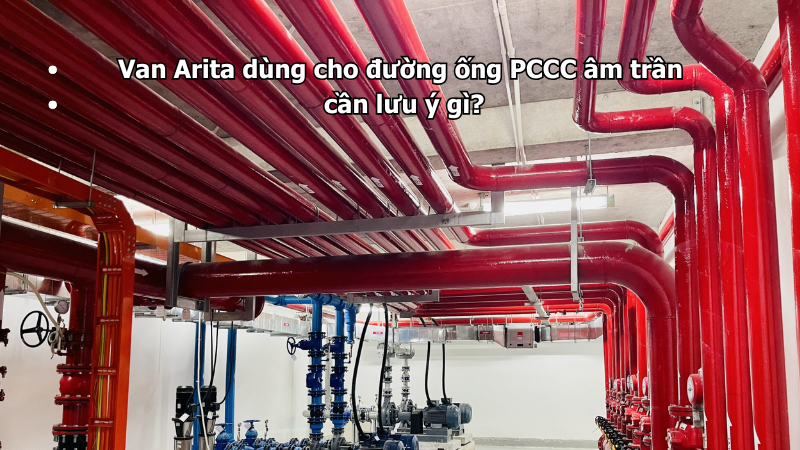

Van Arita dùng cho đường ống PCCC âm trần cần lưu ý gì?

Van Arita dùng cho đường ống PCCC âm trần cần được lựa chọn và bố trí cẩn thận vì đây là khu vực khó quan sát, khó thao tác và khó bảo trì hơn so với đường ống lộ thiên. Đường ống PCCC âm trần thường xuất hiện trong hệ thống sprinkler, tuyến ống nhánh cấp nước chữa cháy, khu vực hành lang, tầng hầm, trung tâm thương mại, nhà xưởng, văn phòng, khách sạn hoặc các công trình có yêu cầu thẩm mỹ cao.

Khác với đường ống đặt trong phòng bơm hoặc ngoài trời, van lắp âm trần thường nằm phía trên trần thạch cao, trần kỹ thuật hoặc khu vực không dễ tiếp cận trực tiếp. Vì vậy, nếu chọn sai loại van, bố trí sai vị trí hoặc không chừa cửa thăm, sau này việc kiểm tra, đóng mở, xử lý rò rỉ, vệ sinh lọc Y hoặc kiểm tra tín hiệu sẽ rất khó khăn.

Nếu bạn đang tìm hiểu các dòng van dùng cho hệ thống chữa cháy, có thể tham khảo thêm nhóm Van chữa cháy UL/FM Arita để xem các sản phẩm như van cổng, van bướm, van 1 chiều, lọc Y và van xả khí chuyên dùng cho hệ thống PCCC.

Đường ống PCCC âm trần là gì?

Đường ống PCCC âm trần là hệ thống ống chữa cháy được bố trí phía trên trần hoàn thiện hoặc trong khoảng không kỹ thuật phía trên trần. Loại đường ống này thường dùng để cấp nước cho đầu phun sprinkler, tuyến ống nhánh, đường cấp cho từng khu vực hoặc các cụm thiết bị trong hệ thống chữa cháy tự động.

Ưu điểm của đường ống âm trần là giúp công trình gọn hơn, thẩm mỹ hơn và không làm lộ quá nhiều đường ống trong không gian sử dụng. Tuy nhiên, nhược điểm là việc kiểm tra và sửa chữa sẽ khó hơn. Khi có rò rỉ hoặc van bị kẹt, đội kỹ thuật có thể phải mở trần, tháo tấm trần hoặc tìm đúng vị trí cửa thăm mới xử lý được.

Vì vậy, với van Arita lắp trên đường ống PCCC âm trần, điều quan trọng không chỉ là chọn đúng van, mà còn phải bố trí đúng vị trí để sau này vẫn có thể thao tác và bảo trì.

Van Arita có dùng được cho đường ống PCCC âm trần không?

Van Arita có thể dùng cho đường ống PCCC âm trần nếu chọn đúng loại van, đúng kích cỡ, đúng áp lực, đúng kiểu kết nối và phù hợp với bản vẽ thiết kế. Các loại thường gặp gồm van bướm tay quay, van bướm tín hiệu điện, van cổng, van 1 chiều, lọc Y và van xả khí tùy theo chức năng của từng vị trí.

Tuy nhiên, không phải loại van nào cũng phù hợp để lắp âm trần. Với không gian hạn chế, thường nên ưu tiên loại van có thiết kế gọn, dễ thao tác và dễ kiểm tra trạng thái. Nếu vị trí cần đóng mở thường xuyên hoặc cần giám sát trạng thái, nên cân nhắc van có chỉ thị rõ ràng hoặc van bướm tín hiệu điện.

Đặc biệt, mọi van lắp âm trần đều cần có lối tiếp cận. Không nên chôn kín van trong trần mà không có cửa thăm, vì khi cần đóng mở hoặc xử lý sự cố sẽ rất khó khăn.

Các loại van Arita thường dùng cho đường ống PCCC âm trần

Van bướm Arita cho tuyến âm trần cần thiết kế gọn

Van bướm Arita là lựa chọn phổ biến cho nhiều tuyến ống âm trần vì có thiết kế gọn, chiều dài lắp đặt ngắn và thao tác đóng mở tương đối nhanh. So với van cổng, van bướm thường chiếm ít không gian hơn, phù hợp với khu vực trần kỹ thuật có chiều cao hạn chế.

Van bướm có thể dùng để cô lập từng tuyến nhánh, từng khu vực sprinkler hoặc từng đoạn đường ống khi cần bảo trì. Khi lắp âm trần, cần đảm bảo tay quay hoặc tay gạt có đủ khoảng trống để thao tác. Nếu van bị đặt quá sát trần, sát dầm hoặc sát ống khác, sau này rất khó đóng mở.

Với van bướm, cũng cần kiểm tra đĩa van có đủ không gian xoay tự do. Nếu đĩa bị cấn vào thành ống, gioăng hoặc mặt bích, van có thể không đóng mở hết hành trình.

Van bướm tín hiệu điện Arita cho tuyến cần giám sát trạng thái

Van bướm tín hiệu điện Arita phù hợp với các tuyến ống PCCC âm trần cần giám sát trạng thái đóng mở. Dòng van này thường dùng trong hệ sprinkler hoặc tuyến cấp nước quan trọng, nơi van cần luôn ở trạng thái mở để sẵn sàng cấp nước khi có cháy.

Khi van bị đóng hoặc thay đổi trạng thái, tín hiệu có thể gửi về tủ báo cháy hoặc hệ thống giám sát trung tâm. Đây là lợi thế lớn đối với các vị trí âm trần, vì người vận hành không thể quan sát van thường xuyên bằng mắt thường.

Khi lắp van bướm tín hiệu điện âm trần, cần chừa vị trí để kiểm tra hộp tín hiệu, dây đấu nối và trạng thái cơ khí của van. Không nên đặt hộp tín hiệu ở vị trí bị che kín hoàn toàn hoặc khó tiếp cận.

Van cổng Arita cho vị trí cần đóng mở hoàn toàn

Van cổng Arita có thể dùng cho một số tuyến ống âm trần nếu bản vẽ yêu cầu đóng mở hoàn toàn dòng nước và cần dòng chảy ít bị cản trở khi van mở hết. Tuy nhiên, van cổng thường chiếm nhiều không gian hơn van bướm, thao tác chậm hơn và cần khoảng trống cho tay quay hoặc ty van.

Nếu dùng van cổng ty nổi Arita trong khu vực âm trần, cần đặc biệt chú ý khoảng trống phía trên để ty van nhô lên khi mở. Nếu không đủ chiều cao, van có thể bị vướng trần, dầm hoặc đường ống khác.

Với không gian âm trần thấp, van cổng ty chìm có thể gọn hơn, nhưng nhược điểm là khó quan sát trạng thái đóng mở. Khi dùng loại này, cần có nhãn và hồ sơ ghi rõ trạng thái vận hành bình thường của van.

Van 1 chiều Arita trên tuyến âm trần

Van 1 chiều Arita có nhiệm vụ ngăn nước chảy ngược trong đường ống. Với hệ thống PCCC âm trần, van 1 chiều có thể được bố trí ở một số nhánh có nguy cơ hồi lưu hoặc theo yêu cầu thiết kế.

Khi lắp van 1 chiều âm trần, cần kiểm tra đúng chiều dòng chảy theo mũi tên trên thân van. Đây là yêu cầu bắt buộc. Nếu lắp ngược, van có thể không cho nước đi qua hoặc không ngăn được nước chảy ngược.

Ngoài ra, nên bố trí van 1 chiều ở vị trí có thể kiểm tra được. Nếu van bị kẹt lá, đóng không kín hoặc phát tiếng va đập, đội kỹ thuật cần có lối tiếp cận để xử lý.

Lọc Y Arita trên đường ống PCCC âm trần

Lọc Y Arita có thể được dùng trên tuyến âm trần nếu cần bảo vệ thiết bị phía sau khỏi cặn bẩn, mạt hàn hoặc dị vật trong đường ống. Tuy nhiên, đây là loại thiết bị cần đặc biệt lưu ý khi lắp âm trần vì lọc Y phải được vệ sinh định kỳ.

Nếu lắp lọc Y trên trần mà không có cửa thăm hoặc không đủ khoảng trống để tháo nắp lọc, sau này gần như không thể vệ sinh lưới lọc đúng cách. Khi lưới lọc bị nghẹt, áp lực và lưu lượng nước phía sau có thể giảm, ảnh hưởng đến hệ thống chữa cháy.

Vì vậy, nếu bắt buộc lắp lọc Y âm trần, cần đặt tại vị trí có cửa thăm rộng, dễ tháo nắp, dễ lấy lưới lọc và có đủ không gian thao tác an toàn.

Van xả khí Arita tại điểm cao âm trần

Van xả khí Arita thường được lắp tại điểm cao của đường ống để loại bỏ khí tích tụ. Với hệ thống âm trần, đường ống thường chạy trên cao, đi qua nhiều đoạn đổi hướng, vượt dầm hoặc chia nhiều nhánh nên có thể xuất hiện điểm tích khí.

Van xả khí nên đặt tại vị trí khí dễ tập trung như điểm cao, cuối tuyến hoặc đoạn đổi cao độ. Nếu lắp sai vị trí, van sẽ không phát huy tác dụng. Nếu lắp đúng nhưng không có lối tiếp cận, khi van bị rò nước hoặc cần thay thế sẽ rất khó xử lý.

Với van xả khí âm trần, cần bố trí cửa thăm và tính đến khả năng nước rò nhỏ nếu van hoạt động không ổn định. Không nên đặt van xả khí ngay phía trên khu vực thiết bị điện, trần trang trí quan trọng hoặc nơi khó phát hiện rò rỉ.

Những lưu ý quan trọng khi lắp van Arita trên đường ống PCCC âm trần

Phải có cửa thăm để thao tác và bảo trì

Đây là lưu ý quan trọng nhất. Bất kỳ van nào lắp âm trần cũng cần có cửa thăm hoặc lối tiếp cận phù hợp. Nếu van bị che kín hoàn toàn sau trần thạch cao, việc đóng mở, kiểm tra rò rỉ, bảo trì hoặc thay thế sẽ rất khó khăn.

Cửa thăm nên đặt đúng vị trí van, đủ rộng để thao tác tay quay, kiểm tra mặt bích, tháo nắp lọc Y hoặc kiểm tra hộp tín hiệu nếu có. Không nên đặt cửa thăm lệch quá xa, vì khi mở ra vẫn không thao tác được.

Ưu tiên loại van gọn, dễ thao tác

Không gian âm trần thường hạn chế, nhiều đường ống, dây điện, ống gió và thiết bị kỹ thuật đi chung. Vì vậy, nên ưu tiên các dòng van có thiết kế gọn và dễ thao tác.

Van bướm thường phù hợp hơn van cổng ở nhiều vị trí âm trần vì chiều dài lắp đặt ngắn và không cần nhiều không gian theo chiều cao. Tuy nhiên, việc chọn loại van vẫn phải bám theo bản vẽ thiết kế và yêu cầu nghiệm thu.

Không đặt van ở vị trí bị vướng dầm, ống gió hoặc máng cáp

Van cần được đặt ở vị trí có thể vận hành thực tế. Nếu tay quay bị vướng dầm, ống gió, máng cáp hoặc đường ống khác, người vận hành có thể không xoay được van dù đã có cửa thăm.

Trước khi lắp, cần kiểm tra không gian xung quanh van. Với các khu vực trần kỹ thuật phức tạp, nên phối hợp giữa đội PCCC, đội cơ điện, đội trần thạch cao và đơn vị giám sát để tránh xung đột vị trí.

Kiểm tra chiều dòng chảy trước khi đóng trần

Với van 1 chiều, lọc Y và một số thiết bị có hướng làm việc cố định, cần kiểm tra chiều dòng chảy trước khi hoàn thiện trần. Khi trần đã đóng, việc tháo ra lắp lại sẽ mất nhiều thời gian và có thể ảnh hưởng đến thẩm mỹ công trình.

Nguyên tắc đơn giản là mũi tên trên thân van phải trùng với hướng nước đi trong đường ống. Nếu chưa chắc chắn, cần đối chiếu bản vẽ hoặc hỏi kỹ thuật phụ trách trước khi siết cố định.

Kiểm tra rò rỉ kỹ trước khi hoàn thiện trần

Van âm trần nếu bị rò nước sẽ rất phiền phức vì nước có thể thấm xuống trần, làm ố trần, hỏng tấm thạch cao hoặc ảnh hưởng đến thiết bị bên dưới. Vì vậy, trước khi đóng trần, cần thử áp và kiểm tra rò rỉ kỹ tại thân van, mặt bích, trục van, nắp lọc Y và các mối nối.

Không nên đóng trần khi hệ thống chưa thử áp hoặc chưa kiểm tra hết các điểm van. Với hệ thống PCCC, lỗi rò nhỏ ban đầu cũng cần xử lý sớm vì sau này việc sửa chữa sẽ khó hơn nhiều.

Ghi nhãn vị trí van trên bản vẽ hoàn công

Do van nằm âm trần nên sau khi hoàn thiện, người vận hành rất khó nhớ chính xác vị trí. Vì vậy, cần ghi rõ vị trí van trên bản vẽ hoàn công, đánh số van và có thể dán nhãn gần cửa thăm.

Nhãn nên thể hiện van thuộc tuyến nào, cấp cho khu vực nào, trạng thái bình thường là mở hay đóng và có phải van tín hiệu điện hay không. Điều này giúp đội bảo trì kiểm tra nhanh hơn và tránh thao tác nhầm.

Hạn chế lắp lọc Y ở vị trí quá khó vệ sinh

Lọc Y là thiết bị cần vệ sinh lưới lọc, đặc biệt sau giai đoạn chạy thử hệ thống. Nếu lắp lọc Y ở vị trí âm trần quá hẹp, không tháo được nắp hoặc không rút được lưới, việc bảo trì sẽ rất khó.

Nếu bắt buộc phải đặt lọc Y trên tuyến âm trần, nên bố trí ngay gần cửa thăm, có khoảng trống đủ rộng và hướng bầu lọc thuận tiện cho thao tác.

Kiểm tra tín hiệu với van bướm tín hiệu điện

Nếu dùng van bướm tín hiệu điện Arita âm trần, cần kiểm tra tín hiệu trước khi bàn giao. Khi van mở, đóng hoặc thay đổi trạng thái, tín hiệu báo về tủ trung tâm phải đúng với trạng thái thực tế của van.

Ngoài ra, dây tín hiệu cần được đi gọn, có bảo vệ, tránh bị kéo căng, đứt, ngấm nước hoặc bị che khuất hoàn toàn sau khi đóng trần. Hộp tín hiệu cần có vị trí để kiểm tra khi cần.

Bảng checklist kiểm tra van Arita âm trần trước khi đóng trần

Các lỗi thường gặp khi lắp van PCCC âm trần

Một lỗi thường gặp là lắp van xong nhưng không chừa cửa thăm. Khi cần đóng mở hoặc sửa chữa, đội kỹ thuật phải phá trần mới tiếp cận được van.

Lỗi thứ hai là cửa thăm có nhưng đặt lệch vị trí, mở ra vẫn không thao tác được tay quay hoặc không tháo được nắp lọc Y. Đây là lỗi rất phổ biến trong các công trình có nhiều hệ thống kỹ thuật trên trần.

Lỗi thứ ba là lắp lọc Y ở vị trí không thể vệ sinh. Sau một thời gian, lưới lọc bị nghẹt nhưng không thể tháo ra, khiến lưu lượng và áp lực phía sau giảm.

Lỗi thứ tư là chưa thử áp kỹ đã đóng trần. Khi van hoặc mặt bích bị rò nước, nước thấm xuống trần hoàn thiện, gây hư hỏng và mất nhiều công sửa chữa.

Lỗi thứ năm là không ghi nhãn hoặc không cập nhật bản vẽ hoàn công. Sau khi công trình bàn giao, đội vận hành không biết van nằm ở đâu, van thuộc tuyến nào và trạng thái bình thường ra sao.

Cách bảo trì van Arita lắp âm trần

Van Arita lắp âm trần cần được đưa vào kế hoạch kiểm tra định kỳ. Khi kiểm tra, đội kỹ thuật cần mở cửa thăm, quan sát tình trạng van, mặt bích, trục van, tay quay, hộp tín hiệu và các mối nối xung quanh.

Với van bướm và van cổng, nên đóng mở thử trong phạm vi cho phép để tránh kẹt do lâu ngày không vận hành. Với van bướm tín hiệu điện, cần kiểm tra cả trạng thái cơ khí và tín hiệu báo về tủ trung tâm.

Với lọc Y, cần vệ sinh lưới lọc sau giai đoạn chạy thử và theo lịch bảo trì. Với van xả khí, cần kiểm tra rò nước và khả năng xả khí. Nếu phát hiện nước thấm, trần ố hoặc áp lực bất thường, cần kiểm tra ngay các van và mối nối trên tuyến âm trần.

Khi nào nên cân nhắc thay đổi vị trí van âm trần?

Nên cân nhắc thay đổi vị trí van nếu vị trí hiện tại quá khó tiếp cận, không thể chừa cửa thăm, bị vướng dầm, ống gió, máng cáp hoặc không đủ không gian thao tác. Một van lắp đúng loại nhưng không thể bảo trì sẽ gây rủi ro lớn trong quá trình vận hành.

Với các van cần kiểm tra thường xuyên như van tín hiệu điện, lọc Y, van xả khí hoặc van chặn khu vực, nên ưu tiên đặt ở vị trí dễ tiếp cận nhất có thể. Nếu phải điều chỉnh vị trí so với bản vẽ, cần có sự xác nhận của kỹ thuật thiết kế, tư vấn giám sát hoặc chủ đầu tư.

Kết luận

Van Arita dùng cho đường ống PCCC âm trần cần lưu ý nhiều yếu tố hơn so với đường ống lộ thiên. Người dùng cần chọn đúng loại van, đúng kích cỡ, đúng áp lực, đúng kiểu kết nối và đúng chiều dòng chảy. Quan trọng hơn, cần bố trí van ở vị trí có cửa thăm, đủ không gian thao tác, dễ kiểm tra rò rỉ, dễ bảo trì và được ghi rõ trên bản vẽ hoàn công.

Các dòng van thường dùng cho tuyến âm trần gồm van bướm, van bướm tín hiệu điện, van cổng, van 1 chiều, lọc Y và van xả khí. Trong đó, van bướm thường phù hợp với không gian gọn; van bướm tín hiệu điện phù hợp tuyến cần giám sát; lọc Y và van xả khí cần đặc biệt chú ý cửa thăm và không gian bảo trì.

Nếu lắp đúng ngay từ đầu, hệ thống PCCC âm trần sẽ dễ nghiệm thu hơn, vận hành ổn định hơn và hạn chế rủi ro phải phá trần để sửa chữa sau này.

Câu hỏi thường gặp về van Arita dùng cho đường ống PCCC âm trần
