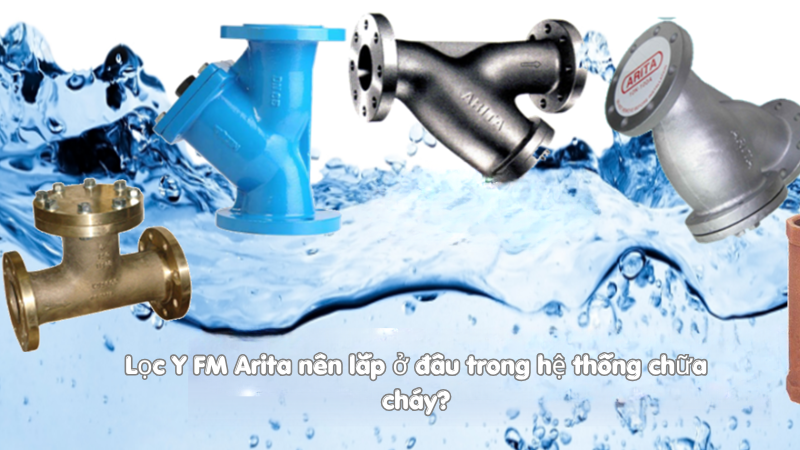

Lọc Y FM Arita nên lắp ở đâu trong hệ thống chữa cháy?

Lọc Y FM Arita là thiết bị dùng để lọc rác, cặn bẩn, mạt hàn và các tạp chất có trong đường ống nước chữa cháy. Trong hệ thống PCCC, lọc Y không trực tiếp đóng mở dòng nước như van cổng hay van bướm, nhưng lại giữ vai trò rất quan trọng trong việc bảo vệ máy bơm, van báo động, đồng hồ, đầu phun sprinkler và các thiết bị phía sau.

Vị trí lắp đặt lọc Y FM Arita cần được tính toán đúng theo bản vẽ thiết kế và hướng dòng chảy thực tế. Nếu lắp sai vị trí, sai chiều hoặc không bảo trì định kỳ, lọc Y có thể bị nghẹt, làm giảm lưu lượng nước và ảnh hưởng đến khả năng cấp nước chữa cháy khi hệ thống hoạt động.

Nếu bạn đang tìm hiểu các dòng thiết bị dùng cho hệ thống chữa cháy, có thể tham khảo thêm nhóm Van chữa cháy UL/FM Arita để xem thêm các sản phẩm như van cổng, van bướm, van 1 chiều, lọc Y và van xả khí dùng trong hệ thống PCCC.

Lọc Y FM Arita là gì?

Lọc Y FM Arita là thiết bị lọc dạng chữ Y, được lắp trên đường ống để giữ lại các tạp chất rắn có trong dòng nước. Bên trong thân lọc có lưới lọc, khi nước đi qua, các cặn bẩn lớn hơn khe lưới sẽ bị giữ lại trong khoang lọc, còn nước sạch hơn tiếp tục đi qua hệ thống.

Trong hệ thống chữa cháy, nước có thể mang theo nhiều tạp chất như cát, rỉ sét, mạt hàn, đá nhỏ, băng keo, mảnh gioăng hoặc cặn bám trong đường ống. Các tạp chất này nếu đi sâu vào hệ thống có thể làm kẹt van, tắc đầu phun sprinkler, ảnh hưởng đồng hồ đo áp hoặc gây lỗi ở các thiết bị điều khiển.

Lọc Y FM Arita được sử dụng nhằm hạn chế các rủi ro này. Thiết bị giúp dòng nước sạch hơn trước khi đi qua các bộ phận quan trọng, từ đó hỗ trợ hệ thống PCCC vận hành ổn định và giảm nguy cơ hư hỏng thiết bị.

Vì sao hệ thống chữa cháy cần lắp lọc Y?

Hệ thống PCCC thường có nhiều đoạn ống dài, nhiều nhánh, nhiều điểm nối và nhiều thiết bị khác nhau. Trong quá trình thi công, bên trong đường ống rất dễ còn sót lại mạt hàn, bụi sắt, cát, đá nhỏ hoặc dị vật. Khi hệ thống được bơm nước, các tạp chất này có thể di chuyển theo dòng nước và gây ảnh hưởng đến các thiết bị phía sau.

Nếu không có lọc Y, rác và cặn có thể đi vào van báo động, van giảm áp, đồng hồ nước, đầu phun sprinkler hoặc các thiết bị kiểm soát dòng chảy. Khi đó, hệ thống có thể bị giảm lưu lượng, đóng mở không kín, báo sai tín hiệu hoặc thậm chí không cấp nước đúng khi xảy ra cháy.

Lọc Y có nhiệm vụ giống như một “điểm chặn cặn” trên đường ống. Thiết bị này giúp giữ lại phần lớn tạp chất trước khi nước đi vào các bộ phận nhạy cảm hơn. Nhờ vậy, hệ thống chữa cháy hoạt động ổn định hơn, dễ bảo trì hơn và giảm rủi ro phát sinh lỗi sau khi nghiệm thu.

Lọc Y FM Arita nên lắp ở đâu trong hệ thống chữa cháy?

Lắp trước các thiết bị cần bảo vệ

Vị trí phổ biến nhất của lọc Y FM Arita là trước các thiết bị cần được bảo vệ khỏi cặn bẩn. Những thiết bị này có thể là van báo động, van giảm áp, đồng hồ đo lưu lượng, đồng hồ nước, van điều khiển hoặc các cụm thiết bị có khe hở nhỏ bên trong.

Khi lắp lọc Y trước các thiết bị này, cặn bẩn sẽ được giữ lại trước khi đi vào bộ phận quan trọng. Điều này giúp hạn chế tình trạng kẹt cơ cấu bên trong, tắc nghẽn đường nước nhỏ hoặc làm sai lệch tín hiệu vận hành.

Trong hệ thống PCCC, đây là vị trí rất nên cân nhắc vì nhiều thiết bị phía sau có vai trò quan trọng trong việc kiểm soát và giám sát dòng nước chữa cháy.

Lắp trước cụm van báo động sprinkler

Trong hệ thống sprinkler, cụm van báo động là bộ phận rất quan trọng. Nếu cặn bẩn đi vào bên trong cụm van, thiết bị có thể hoạt động không ổn định, báo sai, kẹt cơ cấu hoặc ảnh hưởng đến dòng nước cấp cho đầu phun.

Vì vậy, lọc Y FM Arita thường được bố trí trước cụm van báo động sprinkler để giảm lượng cặn đi vào thiết bị. Việc này giúp bảo vệ cụm van tốt hơn, đồng thời hỗ trợ hệ thống sprinkler vận hành ổn định khi có sự cố cháy.

Khi lắp tại vị trí này, cần đảm bảo lọc Y có kích cỡ phù hợp với đường ống, áp lực làm việc đáp ứng yêu cầu và hướng lắp đúng theo chiều dòng chảy.

Lắp trước van giảm áp hoặc thiết bị điều chỉnh áp

Van giảm áp trong hệ thống PCCC có nhiệm vụ kiểm soát áp lực nước về mức phù hợp. Bên trong van giảm áp thường có cơ cấu làm việc cần độ sạch nhất định. Nếu cặn bẩn đi vào, van có thể bị kẹt, đóng mở không ổn định hoặc điều chỉnh áp không chính xác.

Do đó, lắp lọc Y FM Arita trước van giảm áp là vị trí rất hợp lý. Lọc Y sẽ giúp giữ lại mạt hàn, rỉ sét và các tạp chất lớn trước khi nước đi vào van giảm áp. Nhờ vậy, van giảm áp hoạt động ổn định hơn và giảm nguy cơ hư hỏng trong quá trình sử dụng.

Đây là vị trí đặc biệt cần chú ý ở các tòa nhà cao tầng, hệ thống phân vùng áp lực hoặc công trình có nhiều tầng cần kiểm soát áp theo từng khu vực.

Lắp trước đồng hồ nước hoặc đồng hồ đo lưu lượng

Đồng hồ nước và đồng hồ đo lưu lượng cần dòng nước tương đối sạch để đo chính xác và vận hành ổn định. Nếu rác, cặn hoặc dị vật đi vào bên trong, đồng hồ có thể bị kẹt cánh, sai số hoặc hư hỏng.

Lọc Y FM Arita có thể được lắp trước đồng hồ để bảo vệ thiết bị đo. Vị trí này giúp hệ thống dễ kiểm soát lượng nước, áp lực và tình trạng vận hành hơn.

Khi lắp trước đồng hồ, cần bố trí khoảng cách hợp lý theo yêu cầu thiết kế, đồng thời chừa không gian để mở nắp lọc và vệ sinh lưới lọc định kỳ.

Lắp trên đường ống cấp vào khu vực có nhiều đầu phun

Trong các hệ thống sprinkler hoặc hệ thống cấp nước chữa cháy cho khu vực rộng, đường ống có thể cấp cho nhiều đầu phun cùng lúc. Nếu trong nước có nhiều cặn, các đầu phun nhỏ có thể bị ảnh hưởng, đặc biệt khi hệ thống lâu ngày không vận hành.

Lọc Y FM Arita có thể được bố trí trên tuyến cấp vào khu vực có nhiều đầu phun để hạn chế tạp chất đi sâu vào nhánh ống. Điều này giúp giảm nguy cơ tắc nghẽn và tăng độ ổn định của hệ thống.

Tuy nhiên, vị trí này cần được tính toán cẩn thận để không làm tăng tổn thất áp quá nhiều. Kích cỡ lọc, mật độ lưới lọc và khả năng bảo trì cần phù hợp với thiết kế tổng thể.

Lắp sau bơm có được không?

Trong nhiều hệ thống chữa cháy, lọc Y có thể được bố trí trên tuyến sau bơm nếu mục đích là bảo vệ các thiết bị phía sau. Tuy nhiên, cần lưu ý rằng lọc Y có thể gây tổn thất áp nếu lưới lọc bị bẩn hoặc bị nghẹt. Vì vậy, không nên lắp tùy tiện ngay sau bơm nếu bản vẽ không yêu cầu hoặc không tính toán tổn thất áp.

Nếu lắp sau bơm, cần đảm bảo lọc Y đúng kích cỡ, áp lực phù hợp và được vệ sinh định kỳ. Đồng thời nên bố trí đồng hồ áp trước và sau lọc để dễ nhận biết khi lọc bị nghẹt.

Có nên lắp lọc Y trước máy bơm chữa cháy không?

Thông thường, việc lắp lọc Y trước máy bơm chữa cháy cần xem xét rất kỹ theo thiết kế. Nếu lắp sai, lọc bị nghẹt có thể làm giảm lượng nước vào bơm, gây thiếu nước đầu hút và ảnh hưởng nghiêm trọng đến khả năng hoạt động của bơm chữa cháy.

Trong nhiều trường hợp, đầu hút bơm thường ưu tiên đảm bảo dòng nước vào bơm thông thoáng, ổn định và không bị cản trở quá nhiều. Nếu cần bảo vệ bơm khỏi rác lớn, thiết kế có thể dùng rọ bơm hoặc lưới chắn phù hợp tại nguồn nước, thay vì tự ý lắp lọc Y trên đường hút.

Vì vậy, không nên tự ý lắp lọc Y trước bơm chữa cháy nếu bản vẽ thiết kế không yêu cầu. Nếu cần lắp, phải có tính toán kỹ về lưu lượng, tổn thất áp, khả năng vệ sinh và yêu cầu của hệ thống bơm.

Các vị trí nên ưu tiên lắp lọc Y FM Arita

Lọc Y FM Arita nên lắp theo chiều nào?

Lọc Y FM Arita cần được lắp đúng chiều dòng chảy theo mũi tên được đúc hoặc ký hiệu trên thân van. Nếu lắp ngược chiều, nước sẽ không đi qua lọc đúng cách, làm giảm hiệu quả lọc và có thể gây cản trở dòng nước.

Ngoài chiều dòng chảy, hướng đặt bầu lọc cũng rất quan trọng. Thông thường, bầu lọc nên được bố trí hướng xuống dưới hoặc nghiêng xuống dưới để cặn bẩn dễ đọng lại trong khoang lọc. Cách lắp này cũng giúp việc mở nắp xả cặn và vệ sinh lưới lọc thuận tiện hơn.

Không nên lắp lọc Y ở vị trí khiến nắp lọc bị kẹt sát tường, sát nền hoặc không có không gian tháo lưới lọc. Nếu không chừa không gian bảo trì, sau này việc vệ sinh sẽ rất khó khăn, dễ dẫn đến tình trạng lọc bị nghẹt nhưng không xử lý kịp.

Lưu ý khi chọn lọc Y FM Arita cho hệ thống chữa cháy

Khi chọn lọc Y FM Arita, cần kiểm tra đúng kích cỡ đường ống. Kích cỡ lọc phải tương thích với tuyến ống để không gây thu hẹp dòng chảy hoặc phát sinh phụ kiện chuyển đổi không cần thiết.

Áp lực làm việc của lọc Y cũng phải phù hợp với hệ thống PCCC. Những tuyến ống gần bơm hoặc đường cấp chính thường có áp lực cao hơn đường nước thông thường, vì vậy không nên chọn lọc chỉ theo giá rẻ mà bỏ qua thông số áp lực.

Kiểu kết nối cũng cần đúng với bản vẽ thiết kế. Lọc Y có thể dùng kết nối mặt bích hoặc kiểu kết nối khác tùy từng model và kích cỡ. Nếu chọn sai kiểu kết nối, việc lắp đặt sẽ phát sinh thêm chi phí và có thể ảnh hưởng đến tiến độ thi công.

Ngoài ra, cần quan tâm đến vật liệu thân lọc, lưới lọc, cấp áp lực, tiêu chuẩn chứng nhận và hồ sơ đi kèm. Với công trình PCCC, hồ sơ kỹ thuật là yếu tố rất quan trọng trong quá trình trình duyệt vật tư và nghiệm thu.

Lưu ý khi lắp đặt lọc Y FM Arita

Trước khi lắp đặt, cần vệ sinh đường ống để loại bỏ mạt hàn, đất cát, rác lớn hoặc các dị vật còn sót lại sau thi công. Dù lọc Y có nhiệm vụ giữ cặn, nhưng nếu lượng rác ban đầu quá nhiều, lưới lọc có thể bị nghẹt nhanh và làm giảm lưu lượng nước.

Khi lắp lọc mặt bích, cần đặt gioăng đúng vị trí và siết bulong đều theo đường chéo. Không nên siết lệch một phía vì có thể làm hở gioăng hoặc gây rò rỉ tại mặt bích.

Cần kiểm tra đúng chiều mũi tên dòng chảy trên thân lọc. Đây là lỗi thường gặp nhưng rất dễ ảnh hưởng đến hiệu quả vận hành. Sau khi lắp xong, nên kiểm tra rò rỉ, áp lực trước và sau lọc, đồng thời xác nhận nắp lọc có đủ không gian để tháo vệ sinh.

Với hệ thống mới thi công, nên kiểm tra và vệ sinh lọc Y sau thời gian chạy thử ban đầu. Giai đoạn đầu thường có nhiều cặn trong đường ống, nếu không vệ sinh kịp thời, lưới lọc có thể bị bít kín.

Cách nhận biết lọc Y bị nghẹt trong hệ thống PCCC

Một trong những dấu hiệu dễ nhận biết là áp lực sau lọc giảm bất thường so với trước lọc. Nếu có đồng hồ áp ở hai bên, người vận hành có thể so sánh để phát hiện tình trạng nghẹt lưới.

Ngoài ra, hệ thống có thể xuất hiện tình trạng lưu lượng nước yếu hơn, thời gian cấp nước chậm hơn, thiết bị phía sau hoạt động không ổn định hoặc phát sinh tiếng ồn, rung nhẹ tại khu vực lọc.

Khi nghi ngờ lọc Y bị nghẹt, cần dừng tuyến ống theo đúng quy trình an toàn, cô lập khu vực cần bảo trì, xả áp và tháo nắp lọc để vệ sinh lưới. Không nên tự ý mở nắp lọc khi đường ống còn áp lực vì có thể gây nguy hiểm cho người thao tác.

Bao lâu nên vệ sinh lọc Y FM Arita?

Tần suất vệ sinh lọc Y phụ thuộc vào chất lượng nước, tình trạng đường ống và mức độ vận hành của hệ thống. Với hệ thống mới thi công, nên kiểm tra lọc sau giai đoạn chạy thử vì lúc này cặn bẩn trong đường ống thường nhiều hơn bình thường.

Trong quá trình sử dụng lâu dài, lọc Y nên được đưa vào kế hoạch bảo trì định kỳ của hệ thống PCCC. Nếu hệ thống có nước nhiều cặn, đường ống cũ hoặc thường xuyên có dấu hiệu giảm áp sau lọc, cần kiểm tra thường xuyên hơn.

Không nên chờ đến khi hệ thống gặp sự cố mới vệ sinh lọc. Với hệ thống chữa cháy, thiết bị cần luôn sẵn sàng hoạt động, vì vậy việc kiểm tra định kỳ là rất cần thiết.

Kết luận

Lọc Y FM Arita nên được lắp tại các vị trí cần bảo vệ thiết bị phía sau khỏi cặn bẩn, đặc biệt là trước van báo động sprinkler, van giảm áp, đồng hồ nước, đồng hồ lưu lượng hoặc các thiết bị điều khiển dòng chảy. Trong một số trường hợp, lọc Y cũng có thể được bố trí trên tuyến cấp vào khu vực có nhiều đầu phun, nhưng cần tính toán để không làm ảnh hưởng đến lưu lượng và áp lực nước chữa cháy.

Không nên tự ý lắp lọc Y trước đầu hút bơm chữa cháy nếu bản vẽ không yêu cầu, vì lọc bị nghẹt có thể làm giảm nước cấp vào bơm. Khi lắp đặt, cần đảm bảo đúng chiều dòng chảy, đúng hướng bầu lọc, đủ không gian vệ sinh và có kế hoạch bảo trì định kỳ.

Nếu được chọn đúng vị trí và bảo trì đúng cách, lọc Y FM Arita sẽ giúp hệ thống PCCC sạch hơn, ổn định hơn và giảm rủi ro hư hỏng các thiết bị quan trọng trong quá trình vận hành.
